一、概述
VGA拼接處理器又稱大螢幕處理器,主要功能是將一個完整的VGA圖像信號劃分成N塊後分配給N個視頻顯示單元(如背投單元),完成用多個VGA信號單元組成一個超大螢幕動態圖像顯示屏,可以支持VGA/視頻設備的同時接入,如:DVD 攝像機 衛星接收機 機頂盒 標準計算機VGA信號.可以實現多個
VGA拼接處理器二、原理
VGA拼接控制器採用純硬體結構設計，無作業系統，整個系統完全封閉式運行，不需要電腦和啟動軟體等操作，非常簡便，穩定性大大高於基於WINDOWS作業系統的"計算機+板卡"方式和嵌入式系統設計的傳統控制器，採用最先進的高速視頻處理晶片，套用先進的數字圖像處理算法(去隔行算法)實時處理多路視頻VGA圖像，即使把壓縮後的畫面在投影機上顯示，非常適合要求長期連續穩定工作的場合，1秒鐘上電快速啟動，免維護。
三、套用
VGA拼接控制器專業針對大螢幕、投影、液晶等設備的拼接控制器，最新引進專用超高速晶片，同時支持非實時顯示TCPIP網路內任意多台PC機桌面圖像，可控制多路實時視頻和VGA至UXGA組合顯示。處理器組成的電視牆分辯率高、可靠性高、動態圖象自然流暢、清晰艷麗、成本低、顯示特技豐富。適合指揮、電視電話會議、三維演示、監控、廣告等UXGA和視頻混合運用的高端領域。多台級連可組成任意規模的電視牆 。直接連線監控硬碟錄像機VGA接口、電視會議電視牆終端、web視頻監控工作站終端。是專門針對高要求實時超高分辯率套用而設計的。
四、功能
·將一路視頻/VGA信號分割成多種效果的組合；
·通過遙控器/軟體控制，可以選擇多種不同的顯示效果；
·圖象參數的亮度，對比度，色度，平滑的自動調整；
·輸出顯示為顯示格式XGA或者SXGA，直接驅動平板顯示設備或者投影機;
·三種不同的邊緣處理技術，以根據不同的情況實現最佳的拼接效果;
·處理器內置數位化多屏色平衡，通過數字三基色調整電路後，有效地抑制了各個投影單元的三原色離散，使得紅綠藍三基色都實現了一致，因此可以確保各個拼接單元顯示色彩的一致性，牆體無明顯色差。
五、特性
可靠性
VGA拼接控制器純硬體設計，是可全螢幕動態實時顯示VGA至UXGA逐行超高解析度純硬體圖像的高速處理器 ，非常適合要求長期連續穩定工作的場合，1秒鐘上電快速啟動，免維護。
可擴張性
VGA拼接控制器最大可以同時接入顯示24路VGA至UXGA和96路視頻，任意選擇其中一路放大至全螢幕幕。
簡易性
VGA拼接控制器處理過程完全硬體化，不需要電腦和啟動軟體等操作， 非常簡便，連上信號線、接上電源即可工作。
支持高畫質電視（HDTV）輸入、輸出
VGA拼接控制器採用模組化設計，根據不同需求，增減不同的功能模組。以最優的性能價格比來滿足您的要求。可以根據用戶的實際需求配置成支持2拼接至48拼接等規格。
多種顯示和視窗模式
VGA拼接控制器提供多種顯示模式，可以實現視窗漫遊，視窗疊加，縮放，畫外畫平鋪，畫中畫，視窗透視等功能，並且預設多種模式，用戶還可以自行定義預存模式。
六、參數
視頻輸入：VGA或者複合視頻(標準）
視頻輸出：VGA
同步類型: RGsB，RGBS，RGBHV
電源交流電壓: 180-240V/50Hz
輸出解析度：1024×768@60Hz
控制類型: RS-232
無線技術: IR 紅外遙控
功率消耗: 單路最大15W
圖象控制：全螢幕顯示，縮放，漫遊
工作溫度: 0～60℃
工作濕度: 5～95%RH
機箱規格: 2U-8U標準機架機箱
七、方案圖

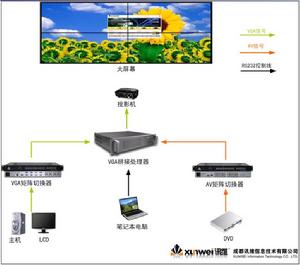

VGA拼接處理器方案圖
