大螢幕拼接器

大螢幕拼接器簡介

大螢幕拼接器可分為：內置嵌入式大螢幕拼接器、外置大螢幕控制器、PC式大螢幕控制器；

大螢幕拼接器又稱電視牆控制器,液晶拼接器,液晶拼接處理器,電視牆拼接器,顯示牆拼接器,拼接牆控制器,多屏處理器,多屏拼接處理器,顯示牆拼接器,大螢幕處理器,數碼拼接處理器,多屏圖象處理器,顯示牆處理器,主要功能是將一個完整的圖像信號劃分成N塊後分配給N個視頻顯示單元(如背投單元、液晶拼接牆),完成用多個普通視頻單元組成一個超大螢幕

動態圖像顯示屏,可以支持多種視頻設備的同時接入,如:DVD 攝像機 衛星接收機 高清機頂盒 標準計算機A信號.數字DVI信號等等。電視牆處理器可以實現多個物理輸出組合成一個解析度疊加後的超高解析度顯示輸出,使螢幕牆構成一個超高解析度,超高亮度,超大顯示尺寸的邏輯顯示屏,完成多個信號源(網路信號RGB信號和視頻信號)在螢幕牆上的開窗 移動 縮放等各種方式的顯示功能。

大螢幕拼接器的套用領域

多屏拼接器做為大螢幕拼接系統,科創液晶拼接處理系統,大螢幕投影拼接牆系統,投影機正投大屏,投影背投拼接屏系統,LCD電視牆系統、等離子拼接系統,液晶顯示器拼接牆系統,PDP無縫拼接系統 電視機拼牆系統的核心設備,廣泛套用於政府機關,電力,水利,電信,公安,軍隊,武警,鐵路,交通,礦業,能源,鋼鐵,企業等的監控中心,調度中心,指揮中心,會議室,展示廳大螢幕顯示系統,可以接駁DLP背投箱、等離子、液晶電視等大螢幕顯示設備。

大螢幕拼接器的分類

1.內置型嵌入式液晶拼接處理器
2.嵌入式拼接控制器(多指純硬體拼接控制器)
3.計算機插卡式拼接器（基於計算機+作業系統+多屏顯示卡+視頻信號採集卡+操作軟體）

大螢幕拼接器特點介紹

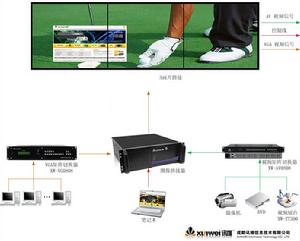

1、純硬體式拼接控制器功能及特點(如右圖所示)

● 廣電級信號輸出標準，每通道輸出解析度高達1920*1200@60Hz(1080P)；
● 廣電級信號採集標準，每通道可採集接受解析度高達1920*1200@60Hz(1080P)，接口支持HD-SDI輸入接口；
● 純硬體結構，無作業系統，開機即可運行；
● 系統穩定高效，切實保障系統長時間運行；
● 模組化設計，系統組成較為簡單，軟、硬體獨立研發生產，故障率低；

● 自主研發的高速匯流排，各通道獨立處理，可同時處理多路RGB、DVI、Video信號，速度不受影響；
● 所有輸入信號可在任意單個或多個屏上全螢幕或獨立顯示，信號實時性不受影響；
● 輸出接口均為高質量DVI-I(向下兼容VGA信號)信號可選；
● 可接受高解析度DVI數位訊號、VGA模擬信號輸入，同時顯示的數量不受限制，可任意的在螢幕上任何位置顯示，畫面速度不受影響；
● 可接收YUV,YC,VIDEO等格式的視頻信號，NP自適應，動態補償；圖像經過處理，顯示質量好，畫面速度不受影響；
● 上電即可使用，操作簡單，對工作環境要求低，運行安靜，發熱量小；
● 採用數字同步識別處理（DSIP）技術，可通過自動識別採集信號，也可手動調節；
● 採用RS-232直通控制方式，NET網路控制亦可選配，設備能與第三方控制設備實現遠程控制和智慧型控制；
● 可採用雙電源1+1冗餘備份方式；（選配）

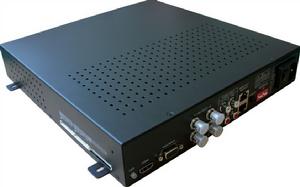

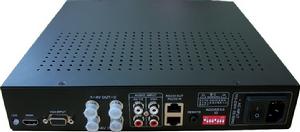

● 多組全局預置，掉電自動保存。大螢幕內置嵌入式拼接器特點

可靠性 STI 內置拼接處理器硬體集成度高，集成了液晶驅動、電源、圖像顯示和串口控制；信號全部通過硬體

處理，更穩定可靠，啟動時間更短，避免病毒干擾，無系統崩潰的可能；
可擴張性 科創液晶拼接器最大支持15行×15列，可以任意拼接調到信號到大螢幕上
簡易性 擁有更多種的預案管理；支持矩陣聯動功能，可以隨時切入矩陣信號；
穩定性 可 全天24小時持續工作。
科創液晶拼接器支持大螢幕圖像的漫遊、疊加、縮放、拉伸；支持不同像素的圖像在大屏顯示牆上顯示以及在大屏顯示牆上任意開視窗、視窗放大縮小、跨屏漫遊顯示等大螢幕外置控制器特點

將一路視頻/VGA信號分割成1X3效果的組合;

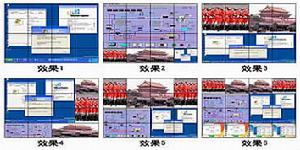

·通過遙控器/軟體控制，可以選擇2種不同的顯示效果;
·圖象參數的亮度，對比度，色度，平滑的自動調整;
·輸出顯示為顯示格式XGA或者SXGA，直接驅動平板顯示設備或者投影機;
·三種不同的邊緣處理技術，以根據不同的情況實現最佳的拼接效果;
·處理器內置數位化多屏色平衡，通過數字三基色調整電路後，有效地抑制了各個投影單元的三原色離散，使得紅綠藍三基色都實現了一致，因此可以確保各個拼接單元顯示色彩的一致性，牆體無明顯色差;
可靠性 訊維純硬體拼接處理器，是目前唯一可全螢幕動態實時顯示VGA至UXGA逐行超高解析度純硬體圖像的高速處理器 ，非常適合要求長期連續穩定工作的場合，1秒鐘上電快速啟動，免維護。
可擴張性 最大可以同時接入顯示24路VGA至UXGA和96路視頻，任意選擇其中一路放大至全螢幕幕。
簡易性 訊維繫列視頻分割器處理過程完全硬體化，不需要電腦和啟動軟體等操作， 非常簡便，連上信號線、接上電源即可工作。
支持高畫質電視（HDTV）輸入、輸出 採用模組化設計，根據不同需求，增減不同的功能模組。以最優的性能價格比來滿足您的要求。可以根據用戶的實際需求配置成支持2分割至48分割等規格。
多種顯示和視窗模式 訊維繫列產品提供多種顯示模式，可以實現視窗漫遊，視窗疊加，縮放，畫外畫平鋪，畫中畫，視窗透視等功能，並且預設多種模式，用戶還可以自行定義預存模式。
