UCS布線

簡介

UCS布線是美國UCS公司提供的全球領先的網路基礎架構解決方案。

1 、UCS 銅纜布線解決系統

UCS Jupiter TG 系列萬兆銅纜解決方案

UCS( 優勢 ® )Jupiter TG 萬兆銅纜解決方案是一個完全符合針對 10GBASE-T的最新IEEE 802.3an工作組指導的解決方案。UCS (優勢 ®)CAT 6A系統的產品，成功解決了線外串擾( ANEXT )問題，可以套用在4連線點的100米信道模型上支持萬兆乙太網套用。我們的電纜和連線硬體設計可大幅度減少ANEXT的不良影響，獲得高信噪比，使其具備支持萬兆乙太網套用所需的穩定傳輸性能。通過在最惡劣的安裝信道測試配置( 6 in1)以及廣泛的現場套用測試，證明了Jupiter TG萬兆銅纜解決方案的優越性。
UCS(優勢®) Jupiter TG萬兆銅纜系統若由"UCS認證安裝商"完成安裝，可以提供基於產品、安裝與套用方面的最高至25年的系統保證。
Jupiter TG萬兆銅纜系列基於其優異的產品性能基礎上，能提供UTP 和 FTP 兩種解決方案。
Jupiter TG 系列UTP產品包括：
> UCS CAT6A

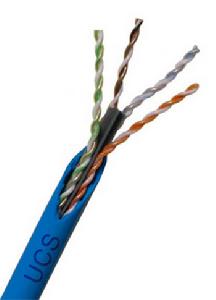

UTP Cable--採用內齒

外圓的護套結構和十字隔離技術，比特率誤差率（BER）可達10-12。
> UCS CAT6AUTP Keystone--通過新型印刷線路板和專利技術的線纜尾蓋，有效防止串擾，實現信號在UTP系統中的高速穩定傳輸。

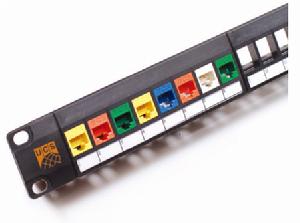

> UCS EPP Patchpanel--通用型PPO配線架，靈活配置UCS數據模組。

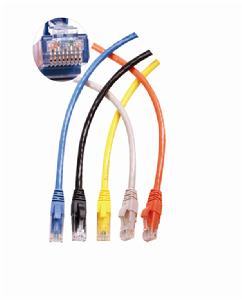

> UCS CAT6AUTP Patchcord--實現最後五米10G高速傳輸。
Jupiter TG 系列 FTP 產品包括：
> UCS CAT 6AFTP Cable-- 可達 360 度全

覆蓋多種禁止層設計和十字隔離技術，滿足不同的抗電磁干擾要求，比特率誤差率（ BER ）可達 10 -12 。
> UCS CAT 6AFTP Keystone-- 通過新型印刷線路板、全金屬鑄造部件和其它補償技術展現極佳的高頻時的內部和外部串擾的性能指標。
> UCS EMP Patchpanel--通用型金屬配線架，靈活配置UCS FTP模組，預留接地。
> UCS CAT6AFTP Patchcord--採用了一項正在申請專利的插拔設計，具有獨特的金屬化結構、簡單的後蓋和防阻塞設計。UCS Neptune GG 系列六類銅纜解決方案



UCS (優勢®) Neptune GG六類銅纜解決方案符合ANSI/TIA-568-C.2六類系統和ISO/IEC 11801E級標準,可以有效的支持目前的各種網路套用，如 10/100M快速乙太網，千兆乙太網 1000Base-T 和 1000Base-Tx ，令牌環，155Mbps ATM，100Mbps P-PMD。在使用六類產品設計和實施布線工程時，要注意六類產品與以往的布線產品的一個重要區別是：六類布線產品是以完整系統的方式設計的，即應該選擇一個品牌的完整的六類產品來組建系統，不可以混合使用不同品牌的產品，否則將無法保證系統達到六類的性能。另外系統中涉及到的所有產品都應該分別達到標準中對六類部件的性能要求，否則也無法保證系統性能。實際上系統設計並沒有大的變化，設計人員仍然可以使用以往的系統設計方法設計六類網路，系統可以採用分散式網路結構（DNA），也可以採用集中式體系結構（CNA）。
Neptune GG六類銅纜解決方案可以提供高達350MHz工作頻寬，UCS(優勢®) 6類系統的每個組件，以及連線和信道，構完全滿足並超過ANSI/TIA-568-C.2標準關於"4對100歐姆6 類布線傳輸性能說明" 的要求。已經通過獨立的測試機ETL的測試。若由"UCS認證安裝商"完成安裝，可以提供基於產品、安裝與套用方面的最高至25年的系統保證。
Neptune GG 六類銅纜系列基於其優異的產品性能基礎上，能提供 UTP 和 FTP 兩種解決方案。
Neptune GG 系列 UTP 產品包括：
> U

CS CAT6 FTP Cable-- 用更大直徑的銅導體（23AWG） ,可以降低傳輸過程中的損耗，提高 ACR，電纜中線對的絞合密度增加可以增強抑制串擾（ CROSSTALK ）的能力，而電纜中的塑膠十字骨架可以在安裝和使用的過程中準確的固定導線的位置，這種位置的固定可以很好的降低回損（ Return loss ）對傳輸的影響，相對於一些未使用十字骨架固定線對位置的產品，線纜的傳輸性能在長期的使用過程中能夠保持穩定。有阻燃、非阻燃和低煙無鹵型。
> UCS CAT6 UTP Keystone-- 電路板和卡接簧片採用專利的平衡補償技術，觸點的錯位針排序，有效提升串擾性能。可選擇多種顏色或 E-TOOL 系列產品。
> UCS CAT6 UTP Patchpanel-- 有 EPP 通用型和集成式兩個系列可以選擇，可以色彩管理。
> UCS CAT6 UTP Patchcord-- 採用 UCS6 類水晶頭的高速率跳線，多種顏色可選。
Neptune GG 系列 FTP 產品包括：
> UCS CA

T6 FTP Cable--可達360度全覆蓋多種禁止層設計和十字隔離技術，滿足不同的抗電磁干擾要求。有各種屏蔽形態及阻燃、非阻燃和低煙無鹵型
> UCS CAT6 FTP Keystone--觸點的錯位針排序，全金屬鑄造部件和其它補償平術，具有優異電氣特性。
> UCS CAT6 EMP Patchpanel--通用型金屬配線架，靈活配置UCS FTP模組，預留接地。
> UCS CAT6 FTP Patchcord--獨特的金屬化結構、簡單的後蓋和防阻塞設計。UCS Mars HM 系列超五類銅纜解決方案

UCS(優勢®) Mars HM超五類銅纜解決方案可在100MHz頻寬下為系統提供附加的6.7 dB近端串擾（NEXT）性能，使對設備造成干擾的串擾較5類系統減少四分之一。Mars HM系列的信道性能規範不但超越目前 TIA 和 ISO 批准並推薦的超5類布線系統標準，而且能夠提供高達 155.5 MHz 的長期穩定、持續的性能。全部由 Mars HM無源產品組成的端對端UCS超五類信道能夠根據套用標準為工作站提供每秒 1.0 GB (Gbps) 的速率。這種高性能需要按照嚴格的標準進行電
纜和連線器設計與製造，在所有性能特點方面比5類UTP具有更好的性能：更低的衰減、更少的串音、更好的ACR與回損性能以及更佳的對稱性能。
UCS( 優勢 ®) Mars HM超五類銅纜系統若由 "UCS 認證安裝商 " 完成安裝，可以提供基於產品、安裝與套用方面的最高至 25 年的系統保證。
Mars HM 超五類銅纜系列基於其優異的產品性能基礎上，能提供 UTP 和 FTP 兩種解決方案。
Mars HM 系列 UTP 產品包括：
>

UCS CAT5E UTP Cable--有阻燃、非阻燃和低煙無鹵型。
> UCS CAT5E UTP Keystone--可選擇多種顏色或E-TOOL系列產品。
> UCS CAT5E UTP Patchpanel--有EPP通用型和集成式兩個系列可以選擇，可以色彩管理。
> 110連線系統
> 工作區跳線--多種顏色可選。
Mars HM 系列 FTP 產品包括：
> UCS CAT5E FTP Cable--有各種禁止形態及阻燃、非阻燃和低煙無鹵型。
> UCS CAT5E FTP Keystone--全金屬鑄造部件和其它補償平衡技術，具有較高性能。
> UCS CAT5E EMP Patchpanel--通用型金屬配線架，靈活配置UCS FTP模組，預留接地。
> 工作區跳線--多種顏色可選。

2. UCS 光纖布線解決方案

UCS 多模 50/125 微米 OM3/OM4 解決方案

2009 年 8 月 5 日 ,TIA 標準委員會表決通過了新的 EIA/TIA492AAD 定義的多模光纖標準 , 既業界普遍關心的 OM4 多模光纖。

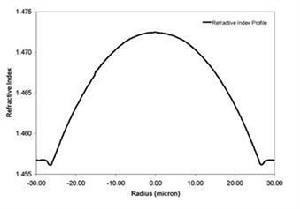

OM4 光纜折射率分布圖

UCS(優勢®)萬兆光纖解決方案中的OM3-550型光纖已經提前滿足了OM4光纖中的所有參數要求。
UCS(優勢®)萬兆光纖解決方案提供一種高成本效率、低風險的方案來實現在 Gb/s範圍可靠的區域網路通信。這種端對端多模光纖解決方案能夠實現建築網路從 10Mb/s 到 10Gb/s 之間的低成本高效的轉換。隨著 10 Gb/s IEEE 標準 (IEEE 802.3ae)和雷射最佳化多模光纖標準 (TIA) 的發布，現在網路用戶能夠安心地在公司主幹網上配置 10Gb/s 乙太網。UCS(優勢®)萬兆光纖解決方案減少了以往多模光纖為達到10 Gb/s而所需的昂貴的光端設備，大大降低了成本，同時輕鬆將性能提高到10Gb/s。雷射最佳化多模光纖為光子傳輸提供了一個理想的通道。增加的頻寬和光纖的幾何特性降低了對昂貴的高精雷射器件、合成器、分裂器和過濾器的需求。UCS( 優勢®)萬兆光纖僅僅使用一個 vcsel（垂直腔面雷射）收發器就能實現 10 Gb/s 的傳輸。結果表明對需要更多精密光電子的傳統 CWDM（粗波分復用）系統，UCS(優勢®)光纖解決方案可以將整體擁有成本降低多達 30%－ 40%。
為了進一步降低整體擁有成本，UCS(優勢®)萬兆光纖解決方案向下兼容目前的 LAN 應用程式。其標準的 50微米芯徑讓您可以繼續運行現有的乙太網、快速乙太網、FDDI、ATM、SONET 和令牌環套用。UCS(優勢®) 萬兆光纖還支持 1 Gb/s 或 10 Gb/s 速率的雙通道連線埠，能夠實現乙太網向新型高速 10 Gb/s 標準網路的無中斷升級。
UCS(優勢®)萬兆光纖解決方案根據傳輸距離要求分為 OM4/OM3-550型，OM3-300型，OM3-150 型各類型室內/室外光纜，提供低煙無毒護套，大容量收容盤及SFF連線件。UCS 多模 OM1/OM2 解決方案

UCS(優勢®)為62.5/125微米光纜提供了優勢。普通的 FDDI級62.5/125微米光纜僅支持220米以下的850納米千兆乙太網，這對於接線距離來說太短了。但是，不必升級到昂貴的單模方案或向現有設備增加50/125微米光纖，只需採用UCS(優勢®) 62.5/125微米產品就可實現全300米的距離，同時仍支持由62.5/125微米光纖所支持距離的全部傳統套用。
千兆乙太網和其它高數據速率套用受到實際的 62.5/125微米光纖的限制。50/125微米的優勢是在850納米時的較高頻寬。與在1300納米時的同等頻寬結合，50/125微米光纖能夠為傳統、現在和將來的套用提供最佳支持。UCS(優勢®) 50/125微米光纜在兩個工作視窗支持600米以下的1000BASE-LX千兆乙太網，同時仍支持62.5/125微米光纖所支持距離的全部傳統套用。
UCS(優勢®)多模光纖解決方案提供OM1/OM2型各類型室內/室外光纜，提供低煙無毒護套，大容量收容盤及SFF連線件。

UCS 單模 9/125 微米模解決方案

UCS(優勢®)單模光纜是按照TIA 568、ISO 11801和ICEA標準的光纖和光纜性能要求設計和測試的。因此，光纜滿足甚至超過當前和推薦的套用的全部性能要求，例如 IEEE 802.3乙太網（包括萬兆乙太網）、ATM、光纖通道、FDDI 等。光纜有互聯、配線、室內/室外和室外形式，可用於水平、豎管和主幹套用。
UCS(優勢®)單模光纖解決方案提供9/125微米各類型室內/室外光纜，提供低煙無毒護套，大容量收容盤及SFF連線件。

3.UCS MexchangeTM智慧型配線解決方案

“超過50%的網路中斷是與物理層的故障有關，而80%的檢修時間被用於故障的診斷。企業需要一種能夠自動監測和識別故障以減少檢修與宕機時間的方案。”
UCS(優勢®) Mexchange™ 智慧型配線解決方案為企業及數據中心提供軟體結合硬體的一整套智慧型物理層管理系統解決方案，實現端到端的網路基礎架構管理，降低由於手工管理布線系統帶來的成本和時間的消耗。該系統要採用雙配線架設計方案，在配線架的RJ45連線埠會由傳統的8針（PIN）增加一個感應針，跳線也相應為9芯跳線與配線架相聯，配線架通過I/O 電纜與網路分析器（analyzer）相連。網路分析器及EPV 軟體可以實時、動態監視到配線架之間，網路設備與配線架之間的連線狀態。UCS(優勢®)結構化布線與EPV軟體系統的結合彌補了以往集成網路管理系統中缺少的物理層環節，是網路控制和歸檔管理的革命性方法，這種統一的基礎設施管理系統可以在電信間或數據中心裡自動生成網路系統完整的物理拓撲結構圖，通過實時的物理層自動管理，提供一份實時、完整的網路故障診斷和災難恢復文檔資料，7*24 小時全天候不間斷實時記錄網路布線系統的增加、移動、刪除 （MAC），可以明顯減少網路管理員手動記錄網路連線的工作量，當網路發生故障的時候，網路管理員可以以最快的速度排除故障，從而大大降低網路宕機造成的損失。
Mexchange™ 智慧型配線系統包括Mex智慧型電子配線硬體系統以及PV4E智慧型管理軟體，配合UCS(優勢®)結構化綜合布線系統一起使用，實現實時監控、實時報警、有序管理的諸多特點。

4.企業認證

UCS產品均通過國際相關標準化組織的認證（下圖）
