TQG通氣管產品概述
TQG通氣管又稱GTQ 通氣管，採用材質碳鋼或不鏽鋼焊接而成，口徑為DN50-500mm,壓力為0.6-1.6MPa，也可按客戶要求定做非標通氣管。一般安裝於重質油罐頂部起呼吸作用。
TQG通氣管外形連線尺寸
| 規格 | 尺 寸 | ||||||
| H | L | D | D1 | D2 | n | d | |
| DN100 | 273 | 280 | ф205 | ф170 | ф145 | 4 | 18 |
| DN150 | 367 | 390 | ф260 | ф225 | ф200 | 8 | 18 |
| DN200 | 472 | 510 | ф315 | ф280 | ф255 | 8 | 18 |
| DN250 | 572 | 628 | ф370 | ф335 | ф310 | 12 | 18 |
| DN300 | 635 | 660 | ф395 | ф435 | ф405 | 12 | 18 |

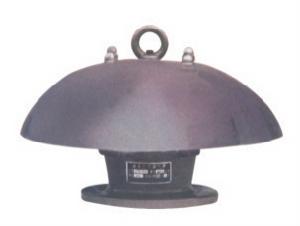

TQG通氣管
