概述

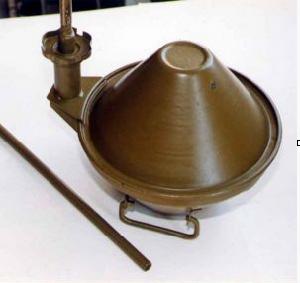

TMK-2防坦克地雷是前蘇聯研製的一種反坦克車底雷。該雷採用半球形薄壁金屬藥形罩聚能裝藥,上部有錐形蓋,裝藥底部有擴爆藥室和木塊,木塊在裝藥爆炸時,起惰性隔板作用。該雷使用觸桿引信,觸桿長314毫米,坦克碰到觸桿時,觸桿偏離,使襯圈傾斜,拉桿將卡帽從套管內拉起,鋼珠從卡帽孔脫出,擊針失去控制,在擊針簧的作用下擊發火帽,點燃延期藥,經0.3~0.5秒,當坦克中部處於地雷上方時,引爆起爆管的雷管和藥塊,通過導爆裝置起爆地雷。MK-2防坦克地雷1955年裝備前蘇聯,阿富汗、安哥拉、亞塞拜然、厄利垂亞、衣索比亞、伊拉克、莫三比克、納米比亞等國武裝部隊都曾裝備過此型地雷。
戰術技術性能
布設方式人工
作用部位底甲
全重12.5千克
形狀錐形
外形尺寸φ307×265(帶觸桿1130)毫米
破甲威力
穿甲厚度110(主裝藥ТГ50/50)或60(主裝藥TNT)毫米
雷殼材料金屬
主裝藥
重量6.5|6千克
種類ТГ50/50|TNT
結構聚能裝藥
引信
類別機械觸發
型號MBK-2觸桿引信
動作壓(推)力78~118牛頓
盤點世界著名防坦克地雷
防坦克地雷是1918年由德國人研製。1916年,坦克出現在第一次世界大戰的戰場上,這導致了防坦克地雷的誕生。受坦克威脅最大的德國人在1918年將炮彈改裝成防坦克地雷,隨後又研製了兩種制式化的防坦克地雷,用於對付英、法軍的坦克,獲得了一定的戰果。在第二次世界大戰中,防坦克地雷得到了廣泛套用。據統計,在當時被毀傷的坦克中,有20%是防坦克地雷的戰績。 |
