TDA2003

TDA2003

TDA2003電流輸出能力強,諧波失真和交越失真小,各引腳都有交,直流短路保護,使用安全,負載上電壓可沖至40V.TDA2003後級功放應該沒問題,問題出在前級或分頻頻率定得太低。TDA2003的ic在多媒體中可以說是用得最普遍的一款ic了,功率不大,而且失真度也很小,才0.5%。 所有的接地的都要接回到負極也即是哪一個負極導線,輸入端相當於正極,一正一負,就構成了迴路。另,你測測LM324的供電是否正常,和注意查LM324的輸出到TDA2003輸入這部分電路,這部分通常是分頻和音量控制的總匯,一旦出現問題也容易造成低音小的故障。

特性參數

V=16.5V f=1kHz Tamb=25

電源電壓 Vcc 8 18 V

靜態輸出端電壓 Vo 6.1 6.9 7.7 V

靜態電流 Iccq 44 50 mA

輸出功率 Po THD=10% RL=4 5.5 6 W THD=10% RL =2 9 10 THD=10% RL =3.2 7.5 THD=10% RL =1.6 12

輸出靈敏度 Vi Po=0.5W RL =4 14 mV Po=6W RL =4 55 Po=0.5W RL =2 10 Po=10W RL =2 50 最大輸入電壓 Vim 300 mV

頻響 BW Po=1W, RL =4 40 15000 Hz 失

真度 THD Po=0.05 4.5W, RL =4 0.15 % Po=0.05 7.5W, RL =2 0.15 %

輸入阻抗 Zi 開環 70 150 k

輸入噪聲電壓 VNI 1 5 V

輸入噪聲電流 INI 60 200 pA

開環增益 Gvo f=1kHz 80 dB f=10kHz 60 dB

閉環增益 Gv RL =4 39.3 40 40.3 dB

效率 Po=6W RL =4 69 % Po=10W RL =2 65 %

電源紋波抑制比 RR f=100Hz Vr=0.5V Rg=10k RL =4 30 36 dB那個輸入端就相當電源的正極,那個下面的一根線的一個橫槓是地線,也就是相當電源負極。

引腳功能

TDA2003的引腳功能和管腳定義

最大額定值 Tamb=25

電源峰值電壓(50mS) Vccp 40 V

直流電源電壓 Vcc 28 V

工作電源電壓 Vcc 18 V

輸出重複峰值電壓 Io 3.5 A

輸出不重複峰值電壓 Io 4.5 A

功耗 T=90 PD 20 W

儲存溫度 Tstg -40 +150度

焊接溫度 Tj -40 +150 度

其它

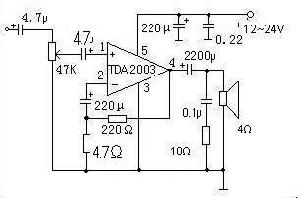

TDA2003的ic在多媒體中可以說是用得最普遍的一款ic了,功率不大,而且失真度也很小,才0.5%。 所有的接地的都要接回到負極也即是哪一個負極導線,輸入端相當於正極,一正一負,就構成了迴路。這個圖只是一個原理圖,畫好PCB圖你就明白了。TDA2003後級功放應該沒問題,問題出在前級或分頻頻率定得太低。

先將信號線的地,接到功放輸入的地端;信號線的另一端,串接一電容(如474n),信號源的信號別開太大,從後級順往前級,一級一級接查,那個地方出問題就能查出來。

另,你測測LM324的供電是否正常,和注意查LM324的輸出到TDA2003輸入這部分電路,這部分通常是分頻和音量控制的總匯,一旦出現問題也容易造成低音小的故障。

TDA2003TDA2003
