液晶顯示模組TC1602A與單片機的接口技術
隨著科技的發展，液晶顯示模組的套用前景更加廣闊，目前已廣泛套用於電子表。計算器。液晶電視機。攜帶型電腦。掌上型電子玩具。複印機。傳真機等許多方面。
液晶顯示(LCD)大體分為筆段型。字元型。點陣圖形型等幾大類，字元型液晶顯示模組是一類專門用於顯示字母。數字。符號等的點陣型液晶顯示模組，它是由若干個5×7或5×11等點陣字符組成。每一個點陣字元位都可以顯示一個字元，點陣字元位之間的一個點距的間隔起字元間距和行距的作用。目前市面上常用的有16字×1行。16字×2行。20字×2行和40字×2行等字元模型，這些LCD雖然顯示的字數各不相同，但是都具有相同的輸入輸出界面。本文介紹的TC1602A是一種16字×2行的字元型液晶顯示模組，其顯示面積為64.5×13.8mm2。
1 TC1602A的引腳功能和內部結構
1.1 TC1602A的引腳功能
TC1602A的引腳排列如圖1所示，它有16個引腳可與外界相連，各引腳功能如下：
1腳VSS:接地；
2腳Vdd:接＋5V電源；
3腳VO:對比度調整端，LCD驅動電壓範圍為Vdd～VO。當VO接地時，對比度最強；
4腳RS:暫存器選擇端，RS為0時，選擇命令暫存器IR;RS為1時，選擇數據暫存器DR;
5腳：讀寫控制端，為1時，選擇讀出；為0時，則選擇寫入；
6腳Enable:使能控制端，Enable為1時，使能；Enable為0,禁止；
7腳～14腳D0～D7:數據匯流排；
15腳LED＋：背景光源，接＋5V;
16腳LED－：背景光源，接地。
1.2 TC1602A的內部結構
TC1602A的內部結構如圖2所示，它主要由DDRAM.CGROM.CGRAM.IR.DR.BF.AC等大規模積體電路組成。
 |
| TC1602 |
DDRAM為數據顯示用的RAM(Data DisplayRAM,簡稱DDRAM),用以存放要LCD顯示的數據，只要將標準的ASCII碼放入DDRAM,內部控制線路就會自動將數據傳送到顯示器上，並顯示出該ASCII碼對應的字元；
CGROM為字元產生器ROM(Character GeneratorROM,簡稱CGORM),它存儲了192個5×7的點陣字型，但只能讀出不能寫入；
CGRAM為字型。字元產生器的RAM(CharacterGenerator RAM,簡稱CGRAM),可供使用者存儲特殊造型的造型碼，CGRAM最多可存8個造型；
IR為指令暫存器(Instruction Register,簡稱IR),負責存儲MCU要寫給LCD的指令碼，當RS及R／W引腳信號為0且Enable引腳信號由1變為0時，D0～D7引腳上的數據便會存入到IR暫存器中；
DR為數據暫存器(Data Register,簡稱DR),它們負責存儲微機要寫到CGRAM或DDRAM的數據，或者存儲MCU要從CGRAM或DDRAM讀出的數據。因此，可將DR視為一個數據緩衝區，當RS及R／W引腳信號為1且Enable引腳信號由1變為0時，讀取數據；當RS引腳信號為1,R／W引腳信號為0且Enable引腳信號由1變為0時，存入數據；
BF為忙碌信號(Busy Flag,簡稱BF),當BF為1時，不接收微機送來的數據或指令；當BR為0時，接收外部數據或指令，所以，在寫數據或指令到LCD之前，必須查看BF是否為0;
AC為地址計數器(Address Counter,簡稱AC),負責計數寫入／讀出CGRAM或DDRAM的數據地址，AC依照MCU對LCD的設定值而自動修改它本身的內容。
TC1602A可分2行共顯示32個字元，每行顯示16個字元。
2 TC1602A的控制指令

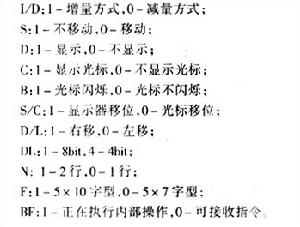

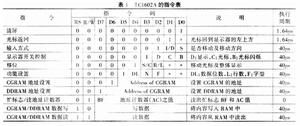

TC1602A的控制指令共11條，其中9條是針對命令暫存器IR的，另外2條是針對數據暫存器DR的，具體指令如表1所列。需要說明的是：表中＊表示可以為0或1,表中的相關命令字設定如下：
3 TC1602A相關的子程式
TC1602A與單片機AT89C51的接口電路如圖3所示，下面是TC1602A相關的子程式：
(1)查看忙碌信號子程式
(4)清TC1604A顯示器子程式
LCR:
MOVA,＃00000001B
CALLWtoiR
RET
(5)啟動TC1602A子程式
當供電電源符合一定要求時，TC1602A通電後能自啟動，並進入默認置。TC1602A自啟動後，單片機(MCU)只要依照系統所需的功能重新對其下達功能設定指令。顯示器開／關控制指令及進入模式設定指令即可。通過下面的子程式可以讓TC1602A5×7的字型顯示器顯示2行8bit數據，同時顯示游標但不閃爍，且可在每一次資料輸入DDRAM後游標向右移動一格。
