Stationary Shoulder FSW 靜軸肩攪拌摩擦焊

定義

在普通的攪拌摩擦焊工藝（FSW)中，主要套用於對接的結構形式，且待焊工件的壁厚相同，如圖1所示：
圖1 普通FSW焊接示意圖
但是遇到不等厚的材料對接，或者是角焊接頭形式的時候，這種連線方式就必須進行一定的最佳化。一種是對材料結構進行設計最佳化，把不等厚改成等厚，把角焊改成對接；另一種就是採用靜軸肩攪拌摩擦焊（Stationary Shoulder FSW),如圖2、圖3所示

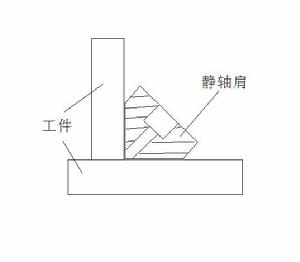

圖2 靜軸肩在角焊接頭上的套用示意

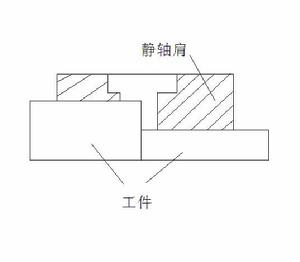

圖3 靜軸肩在不等厚對接接頭上的套用示意
綜上介紹，靜軸肩就是安裝在攪拌摩擦焊攪拌頭上，保證攪拌頭與所焊接頭形式匹配成對接模式的一種輔助工具。

套用

靜軸肩，主要套用在不等厚對接結構，以及角焊結構上

特點

高旋轉頻率的靜止軸肩攪拌摩擦焊在降低焊接載荷的同時,能夠減小、甚至消除飛邊和孔洞缺陷.常規旋轉頻率的靜止軸肩攪拌摩擦焊可獲得沿板厚方向更均勻的焊縫組織,適合於熱導率差的鈦合金的焊接.設計與兩側板面完全貼合的靜止軸肩,以角焊縫的形式實現T形接頭的焊接,拓寬了攪拌摩擦焊的套用範圍.
