SKK系列反擊式破碎機

設備結構SKK系列反擊式破碎機主要由錘頭轉子和機殼兩部分組成的。 反擊錘式破碎機錘頭轉子主要是由錘頭，轉軸，轉盤，皮帶輪，飛輪，軸承座等零部件組成。 反擊錘式碎石機機殼主要是由進料斗，上部機殼，下部機殼，活動機殼組成。

基本介紹

SKK系列反擊式破碎機簡稱SKK反擊破(SKK Series Crusher)特指坤克路橋機械生產的一種利用衝擊能來破碎物料的破碎機械。反擊式破碎機採用最新的製造技術，獨特的結構設計能處理粒度不大於120-500毫米、抗壓強度不超過320兆帕的各種粗、中、細物料礦石、岩石，廣泛用於水電、高速公路、人工砂石料、破碎等行業。反擊式破碎機結構獨特、配備高鉻板錘、獨特的反擊襯板；適合硬岩破碎、高效節能；排料粒度大小可調，能簡化破碎流程，而且具有破碎比大、破碎效率高、產品形狀呈立方體、可選擇性破碎等優點。

設備結構

SKK系列反擊式破碎機主要由錘頭轉子和機殼兩部分組成的。包括傳動軸，轉子，擊打錘，半圓上護板，下

篩板，進料口，反擊板組成的。 反擊錘式破碎機錘頭轉子主要是由錘頭，轉軸，轉盤，皮帶輪，飛輪，軸承座等零部件組成。反擊錘式碎石機機殼主要是由進料斗，上部機殼，下部機殼，活動機殼組成。

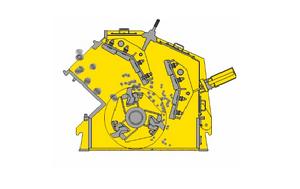

工作原理

石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周

的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊後，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。

工作過程

SKK系列反擊式破碎機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，後又被拋向反擊裝置上再次破碎，然後又從反擊襯板上彈回到板錘作用區重新破碎，此過程重複進行，物料由大到小進入一、二、三、反擊腔重複進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

性能特點

1.獨特的反擊齒板、無鍵聯接。
2.轉子的背板能承受轉子極高的轉動慣量和錘頭的衝擊破碎力。
3.具有三級破碎以及整形的功能，因而破碎比大，產品形狀呈立方體，可選擇性破碎等優點。
4.本機經最佳化設計成低轉速、多破碎腔衝擊型破碎機其線速度較一般反擊破降低20%-25%，以低能耗獲得高的生產能力。
5.合理的板錘結構，具有裝卸快、多換位等優點，可大縮短換板錘的時間。
6.以新的製造技術，研製成功一種高耐磨性、高韌性的鉻、鉬、釩合金材質，解決了硬物料的破碎性難題。大大提高了板錘的使用壽命。
7.配有多功能液壓站，具有液壓高速排料間隙，反擊板穩定減振以及機體自動開啟等多功能。
