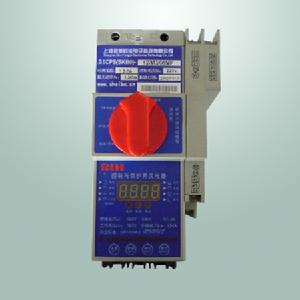

SIKBO是“控制與保護開關電器”取“KB0”二個漢字拼音的縮寫,O是填補國內空白的第一代,控制與保護開關的國內叫法就是KB0,國際上的叫法是CPS, 即“控制與保護開關電器”的英文縮寫,作為新的大類產品,其產品類別代號為“CPS”.是英文Control and Protective Switching Devices的縮寫。
SI是上海思博恆業電子科技有限公司的生產廠家代號。
簡介
CPS即“控制與保護開關電器”是低壓電器中的新型產品,作為新的大類產品,其產品類別代號為“CPS”(Control and Protective Switching Devices)。CPS符合的標準: GB14048.9《 低壓開關設備和控制設備 多功能電器(設備) 第2部分:控制與保護開關電器(設備)》、IEC60947-6-2《低壓開關設備和控制設備 第6部分 多功能電器 第2節 控制與保護開關電器》。符合GB標準和IEC標準規定的電氣設計表示方法。 KB0是填補國內空白的第一代CPS大類產品。
KB0主要用於交流50Hz (60Hz)、額定電壓至690V、額定電流自0.25A至125A的電力系統中,能夠接通、承載和分斷正常條件下包括規定的運行過載條件下的電流,且能夠接通、承載並分斷規定的非正常條件下的電流,如短路電流。
功能
KB0採用模組化的單一產品結構型式,集成了傳統的斷路器(熔斷器)、接觸器、過載(或過流、斷相)繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有協調配合的時間-電流保護特性(反時限、定時限和瞬時三段保護特性),如圖4所示。根據需要選配功能模組或附屬檔案,即可實現對一般(不頻繁起動)的電動機負載、頻繁起動的電動機負載、配電電路負載的控制與保護。
從其結構和功能上來說, KBO系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制保護系統。它的出現從根本上解決了傳統的採用分立元器件(通常是斷路器或熔斷器+接觸器+過載繼電器)由於選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由於採用不同考核標準的電器產品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠性和連續運行性能。
◇特大短路瞬時保護:保護電流與開關主體額定電流有關,其整定電流為20In±20%、動作時間t4≤2~3ms
◇短路瞬時保護:保護電流與電子脫扣器額定工作電流有關,其整定電流為16In±15%、動作時間t3≤0.1ms
◇短路短延時或定時限保護:保護電流與電子脫扣器額定工作電流有關,其整定電流面板上可調(6~12Ir1)±15%(電動機保護)、(3~6Ir1)±10%(配電保護)、延時動作整定時間t2=0.2s ◇過載長延時保護:保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4~1Ie,反時限特性為I2T=(1.5Ir1)2t1, t1為長延時電流1.5Ir1時的整定時間,配電用t1=64s,電動機用t1=128s ◇缺相、斷相保護:動作整定時間為2s
◇三相不平衡保護:任意二相電流相差超過50%,動作整定時間為2s
◇過壓保護:三相470±10V,動作整定時間5s
◇欠壓保護:三相270±10V,動作整定時間5s
◇啟動延時:短路短延時或定時限不保護,整定時間為2s
◇消防接口:直流24V消防接口輸出(可選)
◇漏電保護:剩餘電流根據客戶要求定製,動作時間≤0.1s(延時型為0.3s)(可選)
◇預報警功能:電流可調
◇線上編程功能
◇故障指示
◇試驗功能
用途
由於 KBO具有控制與保護功能集成化、模組化、小型化結構,對環境污染的防護等級高,分斷短路電流能力高,飛弧距離短,電壽命長,保護功能齊全,連續運行性能和可靠性高,安裝使用及維修操作方便等一系列優點,因此特別適用以下系統: 工業設施 冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統; 電動機控制中心(MMC),尤其是智慧型化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護系統; 單電機控制與保護系統; 配電中心 商業及民用設施 現代化建築中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統; 遠程控制照明系統。 醫院 信息處理中心(銀行、市政、證券交易中心等) 電信通訊機房 商業大樓(大型購物中心、超級市場、超市等) 基礎設施 港口或鐵路系統(航空港、鐵路客運中心等) 高速公路照明或通風系統 軍隊駐地控制保護系統(如邊防哨所、雷達機站) 消防系統 各種場合的消防泵,風機等
型號
以KB0基本型產品作為主開關,通過與各種機構和功能附屬檔案組合,構成如下各系列產品:
◇消防型控制與保護開關電器KB0-F
◇隔離型控制與保護開關電器KB0-G
◇雙速電動機控制器KB0D
◇三速電動機控制器KB0D3
◇ 雙電源自動轉換開關電器KB0S
◇ 減壓起動器KB0J、KB0J2、KB0R、KB0Z
◇可逆型控制與保護開關電器KB0N
◇保護控制箱XBK1
◇插入式板後接線KB0-R
◇防爆控制與保護開關箱BQD55-KB0
正常工作環境
■ 周圍空氣溫度
△上限值不超過+40℃
△下限值不低於-5℃
△日平均值不超過+35℃
△當周圍空氣溫度超出以上範圍,用戶可與我公司協商
■安裝地點的海拔高度不超過2000米
■大氣條件:
大氣相對濕度在周圍空氣溫度+40℃時不超過50%;在較低溫度下可以有較高的相對濕度。月平
均最低溫度為+25℃時,該月的平均最大相對濕度為90%,由於溫度變化發生在產品上的凝露必須採取措施
■污染等級:3級
■安裝類別:Ⅲ類(690V系統)、Ⅳ類(380V系統)
■控制電源電壓應在(85%~110%)Us的波動範圍內
其它特點
a. 配套附屬檔案齊全
輔助觸頭與信號報警觸頭、分勵脫扣器、遠距離再扣器、門或抽屜的面板操作機構、控制電路轉換模組等,在單一產品上可構成完整的控制與保護單元,實現協調配合的控制與保護功能。
b. 安裝靈活
橫裝、垂直安裝、水平安裝均不影響使用性能。可廣泛套用於緊湊型成套裝置中,包括固定式或抽屜式的MCC櫃中,特別是KB0-12、16、18、32、45在1/4和1/2抽屜中套用,具有分離元器件不可比擬的優越性。 c. 安全可靠、防護等級高
板前、插入式板後接線的接線端子均具有防觸指功能,配備高防護等級外殼後,可適用於民用建築的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域,是替代目前的電磁起動器、保護式和 組合式起動器的理想產品。
