內部窩輪轉動使水上升,內部壓強變小,由於大氣壓,水又進入窩輪部分。實際上也是水泵,一般直接裝在水管道上、叫管道泵。
SG型管道泵常用於水壓不足的水管上增加水壓,也可用於其他水循環系統。
另外還有熱水管道泵、微型管道泵等...。

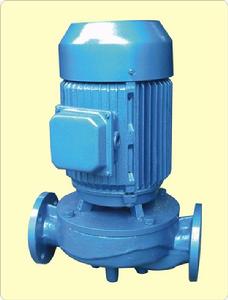

SG型管道泵,由電機殼體
1、電機定子
2、電機轉子
3、密封套筒
4、水泵殼體
5、水泵葉輪
6、端蓋
7、電機轉軸
8、過濾器
9、端蓋槽
10、密封膠圈
11和石墨軸承
12組成,其特徵在於密封套筒4將電機定子2和電機轉子3禁止隔開,並用密封膠圈11密封,在端蓋7內有一過濾器9,端蓋7上有端蓋槽10,軸承採用石墨滑動軸承12,水泵葉輪6採用改性聚苯醚PPO塑膠,電機殼體1採用壓鑄鋁合金或鑄鐵材料,供電電壓常見380v/3相,220v/單相AC.一般功率幾+瓦至幾百瓦不等。
品概述:
SG系列型管道泵是為高層建築增壓送水,解決管道壓力過低而研製的新型立式單級離心泵,比目前套用的臥式離心泵具有很大的優越性。由於採用先進的機械密封,電機主軸直接安裝葉輪,故有漏損少、效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便,並可根據揚程與流量的需要採用並串聯使用等特點。該泵做為常規離心泵的換代產品,代替了多種老式泵,目前已廣泛套用於各行業,已成普遍趨勢。
使用範圍:
SG系列型管道泵主要適用於高層建築,園林噴灌,管道增壓,冷熱水循環,易燃易爆液體與腐蝕性液體輸送及各種鍋爐,供水、暖通、化工、石油管道設備配套。
(1) SG普通型適用於高層建築增壓送水,園林噴灌、冷卻塔上水、遠距離輸水、製冷沖洗、浴室等冷暖流水循環加壓。使用溫度80℃以下。
(2) SGR熱水型適用於暖房、鍋爐等行業的高溫熱水增壓循環。使用溫度140℃以下。
(3) SGP耐腐型是輸送腐蝕介質的不鏽鋼管道泵,適用於食品、製藥、釀造、化工等行業的工藝流程中使用。使用溫度100℃以下。
(4) sgb防爆型適用於石油、化學液體無腐蝕性易燃易爆液體輸送。使用溫度80℃以下。
(5) SGPB防腐防爆型適用於化工、化學液體等帶腐蝕性易燃易爆液體輸送。使用溫度140℃以下。
