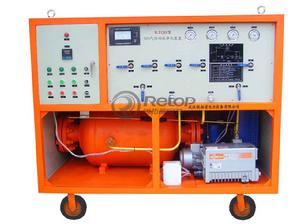

SF6氣體回收裝置
RTQH-60_SF6氣體回收裝置是武漢銳拓普最新研發生產的新一代適用於SF6電器，GIS組合電器SF6氣體絕緣電器設備的製造廠的測量非常準，質量好，回收氣體完全的產品。
RTQH-60_SF6氣體回收裝置一、RTQH-60_SF6氣體回收裝置裝的概述
本裝置是按照DL/T662-1999《六氟化硫充氣及回收裝置》標準 生產的，由SF6壓縮機、真空泵、真空系統有防回油裝置, 冷凝系統、儲液罐、淨化系統內置可再生乾燥過濾器、塵埃過濾器、球型閥門、真空計以及電氣控制，壓力探測，溫度計及報警裝置的控制和儀錶盤等輔助設施等組成。
適用於SF6電器，GIS組合電器SF6氣體絕緣電器設備的製造廠，使用運行科研等部門。
特別提示：
(冬季由於真空泵油在低溫下有凝結，所以真空泵在開機後一段時間內會由於乾摩擦聲音會很響，油溫正常後聲音會趨於正常。)
二、RTQH-60_SF6氣體回收裝置產品功能
1、對裝置本機和SF6開關及GIS抽真空及真空測量
2、對液化罐抽真空及真空測量
3、對裝置本身抽真空及真空測量
4、對SF6開關充氣
5、對電器設備中的SF6氣體進行回收包括水份處理、油份處理6、對回收和回充的SF6氣體進行乾燥、淨化處理
7、對SF6電器中的SF6氣體進行回收、液化儲存及殘壓測定
8、可容納80升容積的貯液罐，在設備本體內。
9、對SF6氣體進行壓縮液態貯存。
10、該裝置為移動式。
三、RTQH-60_SF6氣體回收裝置工作流程說明
1、SF6氣體的回收
當SF6從一個氣室中抽出時，氣體便自動地流經淨化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。（見圖1）
2、SF6開關抽真空
通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。（見圖2）
3、充氣
經淨化和乾燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行：
1、
藉助SF6貯罐壓力使氣體流向SF6開關，直至達到預定的充氣壓力。（見圖4）
2、當SF6貯罐壓力與SF6開關壓力平衡時，再採用壓縮機進行加壓充氣，直至達到預定充氣壓力。（見圖3）
四、RTQH-60_SF6氣體回收裝置技術參數
| 型 式 | 冷凍液化，真空水冷，移動式 | |
| 工作環境溫度 | -10℃～40℃ | |
| 回收 | 初壓力(Mpa) | 0.8 |
| 終壓力(Mpa) | ≤0.05 | |
| 1m容積所需時間(h/m) | ≤1 | |
| 充氣 | 初壓力(Pa) | ≤133 |
| 終壓力(Mpa) | 0.7 | |
| 1m容積所需時間(h/m ) | ≤0.3 | |
| 抽真空從0.1MPa至133Pa需時間 (h/m ) | ≤0.7 | |
| 極 限 真 空 (Pa) | ≤10 | |
| 回收後SF6 氣體純度（50KG） | 水分(PPM/V) | ≤60 |
| 油分(PPM/W) | ≤5 | |
| 塵埃(um) | ≤1 | |
| 貯 | 貯存方式 | 氣液態 |
| 存 | 壓力(MPa) | 4.0 |
| 容 | 容積(L) | 80 |
| 器 | 貯液量(kg) | 80 |
| 液化方式 | 冷凍液化 | |
| 汽化方式 | 電加熱 | |
| 乾燥過濾器再生方式 | 真空加熱活化再生 | |
| 電源 | 三相 3Φ 380V有零線 | |
| 總功率(kW) | ≤8 | |
| 噪聲dB(A) | ≤75 | |
| 外形尺寸(mm) | 1400mm×1000mm×1000mm | |
| 設備自重(kg) | ≤680KG | |
五、RTQH-60_SF6氣體回收裝置主要配置
1、SF6壓縮機要求：CA-0300封閉壓縮機（美國EMERSON公司COPELAND產品）
a：理論排氣量：12m3/h
b：最大排氣壓力：2.5Mpa
c：最小吸氣壓力：50Kpa
d：最大吸氣壓力：0.35~0.8 Mpa
e：功率：2.2KW
f：電源：380V 50HZ
2、真空泵採用：雙級旋片式真空泵（2XZ-4A）
a：真空泵採用水冷式
b：抽真空速率4L/s
c：極限真空度0.06pa
d：功率1KW
3、 SF6制冷機組的要求：日本TOSHIBA 合資主機 1KW
4、過濾系統（淨化系統）：過濾器雙級過濾，真空活化自再生處理）
5、接頭：M27*1.5
6、安全閥：A21H
7、閥門: DN15—13.5MPa
8、貯液罐：80L，最高壓力2.6Mpa
9、壓力表：TECSIS 德國1413 、熱偶真空計
10、液化器：加熱
11、油氣分離器：
12、再生乾燥過濾器：
13、高壓軟管 5米1根,3米1根
14、長度為10m的動力電纜（三相）
組成部件優點：
（1）設計先進，功能齊全，結構合理，操作簡潔明了。
（2）壓縮系統：採用SF6專用封閉壓縮機，無泄漏。
（3）抽真空系統採用旋片式真空泵，有自動防止返回油裝置。
（4）淨化系統採用日本CKD公司原理過濾器，過濾器採用電加熱及內裝高效吸附劑，淨化效果更顯著(無需頻繁更換吸附劑)。
（5）裝置電氣系統三相電源自動確認、斷相自動保護。
（6）裝置控制系統採用最新技術的SF6專用閥門
（7）貯存系統按用戶要求配置80L貯液罐。
（8）設備採用移動式。
六、RTQH-60_SF6氣體回收裝置操作程式圖
| 操作程式圖 | ||
| 1 | 電器抽真空 | 依次打開：SF6電器閥、V3、V4、真空泵（V9即開即閉） |
| 停機 | 依次關閉：SF6電器閥、V3、V4、真空泵 | |
| 2 | 回收 | 依次打開：SF6電器閥、V3、V1、壓縮機、V6 |
| 停機 | 依次關閉：SF6電器閥、V3、V6、壓縮機 | |
| 3 | 氣瓶充氣 | 依次打開：SF6氣瓶閥、V10（根據需要可開V6/壓縮機） |
| 停機 | 依次關閉：SF6氣瓶閥、V10 | |
| 4 | 儲氣罐充氣 | 依次打開：SF6電器閥、V5、V1、V3（控制流量合適） |
| 停機 | 依次關閉：V5、V1、V3、SF6電器閥、 | |
| 5 | 本機抽真空 | 依次打開：真空泵、V1、V4、V6、V2、封閉電器接口 |
| 停機 | 依次關閉：V6、V4、V2、V1、真空泵 | |
| 6 | 過濾器吸附劑活化處理 | 依次打開：電加熱器、真空泵、V4、V1、加熱60分鐘左右、 |
| 停機 | 依次關閉：電加熱器、真空泵、V4、V1 | |
| 備註：機組不使用時，所有閥門均關閉。儲氣罐有SF6氣時，氣罐不抽真空。 | ||
七、RTQH-60_SF6氣體回收裝置注意事項
1、 使用前檢查各連線部分正確與否，接口密封。
2、 設備元件油位合適。
3、 真空泵不得反轉。
4、 設備有氣體壓力時不能開真空度V9。
5、 過濾器濾芯工作5000小時更換。分子篩10000小時更換。
6、 回收氣體時可以提前15-30分鐘開製冷系統。
7、 製冷系統打開時會有少量冷凝水排出，可適當處理。
八、RTQH-60_SF6氣體回收裝置的配套範圍：
1、裝置1台
2、貯罐
3、真空計1台（裝於主機）
4、高低壓管各1根
5、裝置隨帶的附屬檔案和易損件一套
九、RTQH-60_SF6氣體回收裝置檔案：
1、裝置使用說明書
2、合格證
3、產品檢驗報告
4、裝箱清單
