概述
高清SDI轉DVI轉換器是一款專用於單路高清數字分量串列接口(HD-SDI和3G-SDI)信號轉換為DVI信號的設備。該設備集成同三維SDI接收器及DVI調製器，可方便的將SDI信號轉為DVI信號，從而在終端顯示設備顯示高清DVI圖像信號。

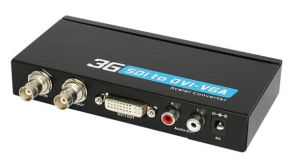

SDI轉DVI轉換器 HD-SDI轉DVI轉換器將廣播級輸出圖像使用的SDI信號轉換成DVI影像信號，中繼廣播與消費型產品的連結器，讓SDI信號格式不用經剪輯軟體再一次的轉換，現場實時轉換輸出，直接連線投影機、電視。
工作原理
其工作原理是把單路數字分量串列接口(SDI)信號轉變成DVI信號，從而可以將高清SDI攝像機和帶DVI接口的顯示終端接起來，該設備還帶有一路環出SDI信號的功能。專為以下套用提供解決方案：電視台、平安城市、公安交警、高速公路、應急指揮中心的高清視頻顯示等環境。產品特點
1、支持在2.970Gbit/s,2.970/1.001Gbit/s,1.485Gbit/s,1.485/1.001Gbit/s和270Mbits/s的情況下進行運作。2、能夠均衡和重新定時迴路輸出。
3、自動視頻模式檢測(3G/HD/SD)
4、能夠從SMPTE425MB級轉為A級的1080p50i/59.94/604:2:210bit。
5、能夠支持長距離與其他的轉換器進行連線來延伸信號。
6、在SDI和VGA信號下能夠自動顯示。
7、選擇音頻輸出到模擬2CH
8、分別支持高達300米的SD信號、200米的高清信號和100M的3G信號的信號傳輸。
規格
SMPTE標準A級和B級的425M，也可以是424M,292M,259M-CSDI傳輸率2.970Gbit/s和2.970/1.001Gbit/s
SDI輸入/輸出解析度標清:480i@60,576i@50
高清:720p@50/60,1080i@50/60
3G:1080p@24/25/29.97/30/50/59.94/60
DVI/VGA輸出解析度：800x600@60Hz,1024x768@60Hz,
1280x720@60Hz,1440x900@60Hz
1280x1024@60Hz,1680x1050@60Hz,
1600x1200@60Hz,1920x1080@60Hz，
1920x1200@60Hz
輸入端1個BNC(SDI/HD/3G-SDI)
輸出端1個BNC(SDI/HD/3G-SDI),1個DVI-VGA,1個RCA(L/R)
電源5V-12V直流電
ESD保護人體模型±8千瓦(空氣放電)
±4千瓦(接觸放電)
尺寸大小164毫米x85毫米x25毫米
重量350克
運行溫度0°C~40°C/32°F~104°F
儲存溫度-20°C~60°C/-4°F~140°F
相對濕度20%~90%RH(無冷凝)
功耗(最大)5W
產品詳細分析
SDI轉DVI轉換器是一款高清視頻轉換器，可將SDI信號轉換成DVI信號在顯示螢幕上顯示，由於前端輸出的SDI信號，後端的顯示螢幕常用接口是DVI接口，這時需要把SDI信號轉換成DVI信號才能顯示。SDI轉換器是目前安防高清監控系統的一個重要組成設備。1、這款SDI轉換器可在一路高清數字分量串列接口(SDI信號)信號轉換成TMDS信號輸出到帶HDMI接口或是DVI接口的顯示終端設備上。並可同時支持SDI內嵌8路音頻，輸出的視頻和音頻可分離輸出，但是這種造價就要比較貴。
2、集成SDI接收器和HDMI調製器或DVI調製器。可一路環出SDI信號，然後一路輸出HDMI信號或是DVI信號。
