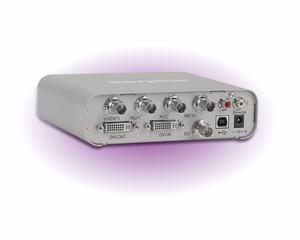

DVI轉SDI轉換器、DVI轉HD/SD 廣播級視頻轉換器――Matrox Convert DVI
Matrox Convert DVI是一個多用途設備，它是創建廣播級視頻的理想解決方案，可以輸出遊戲視頻、PowerPoint演示、YouTube視頻、谷歌地球動畫、Web瀏覽器會話以及軟體培訓教程等多種格式的視頻。它也適用於禮堂，現場直播等大型活動現場的投影或大螢幕的顯示。它的高清預覽監視功能，給Avid Media Composer這樣的視頻編輯者帶來了更好的解決方案。
Matrox Convert DVI可以脫離計算機獨立運行。對於不是來自計算機的DVI信號，如攝像機或醫療影像設備，它也可以獨立的將其轉換為SDI和模擬視頻。 主要特點
? DVI輸入達到1920 x 1200
? 數字視頻輸出: HD/SD SDI
? 立體聲聲音輸入可以通過SDI嵌入輸出信號
? 模擬輸出: HD/SD模擬分量, S-Video和複合
? 同時模擬和數字輸出
? 標清模擬黑場(bi-level) 或高清三電平鎖相
? 實時HD到SD硬體下變換(色彩空間轉換和像素比例轉換)
? 支持感興趣區域輸出
? Anti-flicker濾鏡
? 可以單獨套用
輸入輸出
輸入
輸入DVI-D信號解析度可以達到1920x1200，支持第三方HDMI轉DVI適配器。 輸出
支持HD/SD SDI、HD/SD模擬分量、S端子、複合輸出，支持模擬和數字SDI同時輸出
NTSC
PAL
HD 1280x720p at 50 and 59.94 fps
HD 1920x1080i at 25 and 29.97 fps 音頻
ConvetDVI支持立體聲音頻輸入，環出監視音頻輸出，使SDI可以嵌入8路音頻。
鎖相
支持模擬黑場或高清三電平同步源
硬體變換器
支持高清1080i到720P或標清下變換
感興趣區域
支持將感興趣區域在最大解析度內輸出任何尺寸，如果超出輸出標準，自動下變換適合尺寸輸出
減少閃爍
ConvetDVI提供抗閃爍過濾器，更穩定的輸出視頻
獨立模式
PC用戶使用USB接口控制和配置，配置後可以脫離計算機獨立運行。這樣就可以連線醫療設備、MAC計算機和其他PC計算機等DVI設備。 規格 概括工作在具有DVI的計算機、攝像機和醫療設備
視頻標準NTSC, PAL, NTSC-EIAJ, 1080i, 720p
遵循規則FCC Class A, CE Mark Class A, C-Tick Mark,VCCI
RoHS規則 2002/95/EC
尺寸151mm(長) × 161mm(寬) × 46mm(高)
外部AC/DC適配器100-240 VAC 50-60 Hz
輸入: IEC320-C8 inlet
輸出: +5V DC, 3A max., 2.5mm barrel type
尺寸: 95mm(長) × 54mm(寬) × 32mm(高)
功耗10瓦
連線
DVI輸入和輸出DVI-I(單連線) 29針母口
音頻輸入1/8"立體聲插孔
同步鎖相輸入標清模擬黑場或高清三電平
BNC連線(75Ω), 終結
提供定時偏移控制
標清SDI 輸出標清SDI具有8路嵌入音頻
24-bit, 48 kHz
BNC連線(75 Ω)
兼容SMPTE 259M-C, SMPTE272M
標清S-Video & composite視頻輸出PAL, NTSC, NTSC-EIAJ
頻率回響: +/- 0.25 dB max to 5 MHz 2T pulse response: 0.5% max
差分增益和差分相位: < 2%
BNC連線 (75 Ω)
標清模擬分量視頻輸出Betacam, Betacam SP (NTSC & NTSC-EIAJ)
SMPTE/EBU N10 (PAL)
頻率回響Y:+/- 0.25 dB max to 5 MHz
頻率回響Pb, Pr:+/-0.2 dB max to 2 MHz
分量通道延遲: +/- 3 ns
分量S/N (Y, Pb, Pr): > 54 dB,統一加權
BNC連線(75 Ω)
高清SDI輸出高清SDI具有8路嵌入音頻
24-bit, 48 kHz
兼容SMPTE 292M, SMPTE 299M
BNC連線(75 Ω)
高清模擬分量視頻輸出支持視頻格式:1080i 50, 1080i 59.94, 720p 59.94,720p 50
兼容EIA-770.3
頻率回響 Y:+/- 0.3 dB max to 28 MHz
頻率回響 Pb, Pr:+/- 0.4 dB max to 14 MHz
分量通道延遲: +/- 0.5 ns
分量S/N (Y, Pb, Pr): > 57 dB,統一加權
BNC連線(75 Ω)
配件線纜–1米DVI和系統音頻環通線
外部 AC-DC 適配器
電源線
Y/C視頻線
