簡介
AV轉HDMI視頻轉換器是一款將AV轉HDMI輸出的轉換器;可以將480I(NTSC)/576I(PAL)格式的音視頻信號轉換至720P或1080P高清HDMI信號,同時也可以輸入高清格式的HDMI信號，可方便駁接DVD,機頂盒,高清播放機，遊戲機(PS2，PS3，PSP,WII,XBOX360等),讓您盡情體驗高清效果帶來的身臨其境感受，圖像更為清晰穩定。可以將普通的攝像機，VCD，DVD，模擬數字機頂盒的音視頻信號轉換為HDTV信號,通過AV轉HDMI轉換器傳至高清大屏LED數字液晶電視 HDMI的輸出解析度可達1920*1080 。
AV轉HDMI轉換器 HDMI 高清晰度多媒體接口(英文：High Definition Multimedia Interface)是一種全數位化影像和聲音傳送接口，屬於數位訊號，可用於機頂盒、DVD播放機、個人電腦、電視遊樂器、綜合擴大機、數位音響與電視機。HDMI可以同時傳送音頻和影音信號，能高品質地傳輸未經壓縮的高清視頻和多聲道音頻數據，最高數據輸入輸出接口傳輸速度為5Gbps。 常見HDMI接口設備有：高清攝像機、高清攝像頭、遊戲機、電視機、顯示器、電腦顯示卡、hdmi採集卡、機頂盒、DVD播放機等 。
AV AV接口算是出現比較早的一種接口，它由紅、白、黃三種顏色的線組成，其中黃線為視頻傳輸線，紅色和白色則是負責左右聲道的聲音傳輸。
功能簡介
將AV或S-Video信號提升到HDTV1080p。-HDMI輸出：1080p@60Hz。
-系統默認為AV信號輸入。
-音頻融入到HDMI里並可以通過3.5mm的耳機孔輸出。
-視頻輸入系統：NTSC/PAL(自動檢測，自適應)。
-CVBS和S-Video信號可以同時輸入轉換器，通過按鍵開關對輸入信號進行切換。
-兼容HDCP;HDMI1.3。
輸入輸出
1).HDMI輸出接口: 駁接高畫質電視,高清投影儀等 HDMI輸出格式:720P@50/60Hz, 1080P@50/60Hz
音頻輸出格式：數字同軸音頻，模擬立體聲音頻
2).CVBS輸入接口:DVD,機頂盒,PS2,WII,NGC等及其它類播放機
CVBS輸入格式:PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N
3).HDMI輸入格式：480I/576I/480P/576P/720P@50_60Hz/1080I@50_60Hz/1080P@50_60Hz
同時兼容DVI幾種格式:800X600、1024X768,1280X1024、1360X768, 1680X1050、1920X1080@50_60Hz等
4).3.5mm音頻接口: 對接模擬功放或耳機輸入接口
5).數字同軸輸出：對接數字功放機
特點
1.採用新一代低功耗數位化晶片處理，24小不間斷工作，發熱量不大，穩定性工作
2.採用3D補償技術
有效消除快速運動畫面的抖動和拖尾現象
3.採用DCDi處理技術
a. Faroudja研製的專利技術DCDi; 可以消除普通高清轉換器在視頻中的鋸齒斜紋。
b.利用 “bad edit detection” 能力來檢測各種視頻碼流中電影的原始碼流並重建一個更為精確的視頻信號，這樣就形成了在完全垂直分辨下無動態物質的圖像。
c.利用其TrueLife Enhancement技術來識別圖像的細節轉換，如皮膚細紋，斑點或頭髮。這些細節的處理使得畫面看起來更清晰更生動。
d.利用Motion Adaptive processing技術。減少噪點的同時又不產生污點，真實的還原了圖像原有的面貌。
e.利用動態檢測器技術來有選擇性的對靜態畫面進行短暫濾波，並利用圖像存儲技術對被要求存儲的色度進行存儲。使用了此技術後，在顏色交錯變化的場景：如平鋪的屋頂，交叉圖案的衣服，樹葉場景等，從此不再出現多餘的雜色。
4.採用了Scaler視頻處理技術:
a.將CVBS信號倍頻至高清的1080P/720P@50/60Hz輸出
b.將高清的1080P@50/60Hz的HDMI信號，經過Scaler Down技術，將低至720P@50/60Hz輸出
c.可以將標清的各種視頻格式(480i,480p,720p，1080i)，經過Scaler UP技術，提升至高清的1080P@50/60Hz輸出
5.採用I2S技術
將輸入的L/R模擬音頻信號，經過I2S技術，疊加至HDMI，讓HDMI線方便的傳輸音頻!消除模擬音頻線的傳輸干擾
6.採用了音視頻解碼技術
將HDMI內的數字音頻，通過數字解碼技術，解碼出獨立的SPDIF同軸音頻與模擬(AUDIO)音頻
7.採用HDCP協定處理技術
輸入端能解碼HDCP協定，解除HDCP後，送出不帶HDCP的HDMI信號，方便後端不帶HDCP解碼的顯示設備接收
8.制式轉換視頻處理技術
a.將PAL、NTSC的制式轉為HDMI@50/60Hz的
b.將50Hz的HDMI信號轉為60Hz的HDMI信號
c.將60Hz的HDMI信號轉為50Hz的HDMI信號
優點
1：運動最佳化讓疾速運動的畫面同樣自然清晰;
2：色彩最佳化
進一步提高畫面對比度，讓畫面呈現層次豐富的暗部色彩
3：數碼降噪
將畫面輪廓及細節進一步銳化，令影像更加清晰逼真。
同三維T780 AV轉HDMI轉換器採用3D補償專利技術將清晰生動的畫面栩栩如生地展現在您的面前。在觀看轉換視頻清晰再現。有效消除快速運動畫面的抖動和拖尾現象。同時，紅、綠、藍三原色的完美還原。

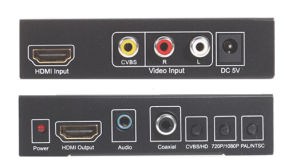

接口及按鍵選單功能說明
1.HDMI Input------HDMI輸入接口
2. CVBS/L/R---------Av與音頻輸入接口
AV轉HDMI轉換器4.Audio---------------模擬音頻輸出接口
5.HDMI OUTPU-----------HDMI輸出接口
6.Coaxial----------------------數字音頻同軸輸出接口
7.CVBS/HD------------------AV與HDMI輸入切換按鈕
8.720P/1080P----------------HDMI輸出720P或1080P切換按鈕9.50Hz/60Hz-----------------HDMI輸出50Hz或60Hz切換按鈕
注意事項
請正確使用並妥善保養，以保證產品性能以及正常工作。1.要遠離潮濕、高溫、多塵、腐蝕性及氧化性氣體環境以免損壞。
2.所有部件應避免強烈振動，不得碰撞、敲擊、跌摔，以免損壞。
3.請勿用濕手接觸本機電源適配器插頭
4.從電源插座上拔掉適配器插頭時,請握住插頭,不要拉電源線.
5.機器不用時請關掉電源(長期不用時請拔掉電源適配器插頭)
6.請勿開啟機蓋,切勿接觸機內任何器件.
7.必須使用認可的電源適配器
常見故障解決方法
| 序號 | 故障現象 | 原因及解決方法 |
| 1 | 不通電 | 1、檢查電源插頭是否正確插入電源插座。2、檢查電源是否打開。 |
| 2 | 無圖像 | 1、確認電視已開機並處於與本機連線。2、輸入信號源是否開啟並連線完好。3、檢查系統的連線狀態。4、檢查連線線是否完好。5、線材質量（HDMI線材要求符合HDMI 1.3標準）. |
| 3 | 圖像模糊 | 1、連線口重新連線，以防插座接口接觸不良2、線材質量（HDMI線材要求符合HDMI 1.3標準） |
