簡介
SC機架式分光器是一種基於石英基板的集成波導光功率分配器件，具有體積小，工作波長範圍寬，可靠性高，分光均勻性好等特點，特別適用於無源光網路(EPON，BPON，GPON等)中連線局端和終端設備並實現光信號的分路。目前有1×N及2×N兩種類型。1×N和2×N分路器將光信號均勻地從單個或雙個進口均分地輸入多個出口，或反向工作將多個光信號匯入單根或雙根光纖。

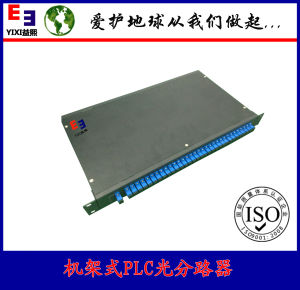

SC機架式分光器結構圖 :420MM*240MM*45MM
結構圖特點
1.工作波長寬2.插入損耗低3小偏振相關損耗低4.小型化設計
5.通道間一致性良好6.高可靠性和穩定性
7.通過GR-1221-CORE可靠性測試
7.通過GR-12091-CORE可靠性測試
8.符合RoHS標準
9．可根據客戶需求提供不同種類的連線頭，安裝快捷，性能可靠，
套用
機架式：安裝在19寸的OLT機櫃內;在光纖分支入戶時，提供的安裝設備是標準數字機櫃;當ODN需要放置於桌上時。
光學特性（不含連線頭）
類別 規格 備註
測試波長 nm 1260 1490 1650
插入損耗 MAX dB 16.5 16.5 16.5
損耗均勻性 MAX dB 1.5 1.5 1.5
偏振損耗 MAX dB 0.3 0.3 0.3
方向性 MIN dB 55
回波損耗 MIN dB 50
連線器插入損耗 MAX dB 0.1each
適配器插入損耗 MAX dB N/A
工作頻寬 nm 1260……1650
存儲溫度 ℃ -40……+85
工作溫度 ℃ -40……+85
訂購須知
單模單視窗還是單模雙視窗
1分N路還是N分N路（N≥2）
分光比：比如,1分2路，兩邊傳輸的距離一樣遠，可以選擇，50：50的
輸入輸出：輸入光信號和輸出端可以根據客戶要求來選擇。比如，要求光纖線要留求留多長，是需要0.9松套管，還是要3.0光纜等等
輸入輸出是否需要加連線頭？（輸入輸出連線埠如果需要連線頭，請提供需要加什麼型號的頭子，如，FC/PC、FC/APC、SC/PC、SC/APC、ST/PC、ST/APC、LC......等）
