簡介
與同軸電纜傳輸系統一樣，光網路系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。光分路器又稱分光器，是光纖鏈路中最重要的無源器件之一，是具有多個輸入端和多個輸出端的光纖匯接器件，常用M×N來表示一個分路器有M個輸入端和N個輸出端。在光纖CATV系統中使用的光分路器一般都是1×2、1×3以及由它們組成的1×N光分路器
光分路器(PLCSplitter)是一種基於石英基板的集成波導光功率分配器件，具有體積小，工作波長範圍寬，可靠性高，分光均勻性好等特點，特別適用於無源光網路(EPON，BPON，GPON等)中連線局端和終端設備並實現光信號的分路。

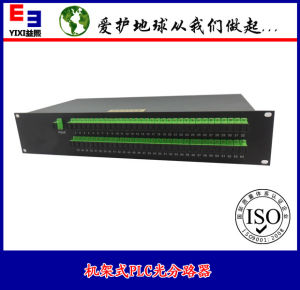

機架式光分路器生產工藝
PLC分路器採用半導體工藝（光刻、腐蝕、顯影等技術）製作。光波導陣列位於晶片的上表面，分路功能集成在晶片上，也就是在一隻晶片上實現1、1等分路；然後，在晶片兩端分別耦合輸入端以及輸出端的多通道光纖陣列並進行封裝。
與熔融拉錐式分路器相比，PLC分路器的優點有：（1）損耗對光波長不敏感，可以滿足不同波長的傳輸需要。（2）分光均勻，可以將信號均勻分配給用戶。（3）結構緊湊，體積小，可以直接安裝在現有的各種交接箱內，不需留出很大的安裝空間。（4）單只器件分路通道很多，可以達到32路以上。（5）多路成本低，分路數越多，成本優勢越明顯。
同時，PLC分路器的主要缺點有：（1）器件製作工藝複雜，技術門檻較高，目前晶片被國外幾家公司壟斷，國內能夠大批量封裝生產的企業很少。（2）相對於熔融拉錐式分路器成本較高，特別在低通道分路器方面更處於劣勢。
外型結構

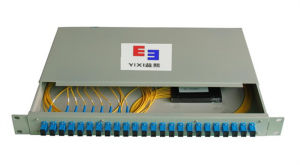

外型結構圖

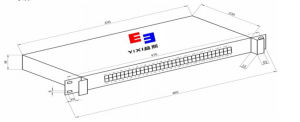

外型結構圖外型尺寸
1U 19'483*200*43.5(長*寬*高)
2U 19'483*200*88 (長*寬*高)
產品特點與套用
19寸機架式系列分光器是為了適應在標準通訊櫃內安裝而設計製造，其規格完全符合19寸標準通訊機櫃要求。
19寸標準結構設計，尺寸緊湊、適應範圍廣，可根據客戶要求提供不同的適配器接口，標配為SC。相對於壁掛式方案，具有更高的性價比。分光器技術指標符合YD/T893的行業標準要求。
安裝在19寸的OLT機櫃內;在光纖分支入戶時，提供的安裝設備是標準數字機櫃;當ODN需要放置於桌上時
由於其藉助於標準機櫃做為安裝設備，所以結構較為簡單，相對於壁掛箱式方案，更具有成本優勢。安裝空間較為緊湊，1*4、1*8、1*16、1*32、2*4、2*8、2*16、2*32設備均為1U高度，1*64為2U高度。
