概述

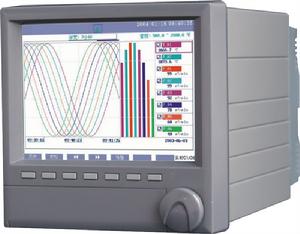

RX8000B中長圖彩屏無紙記錄儀是由杭州美控自動化技術有限公司於2005年研製成功的無紙記錄儀，針對各種現場的實際需求，設計及生產的新型記錄儀。
RX8000B中長圖無紙記錄儀集顯示、處理、記錄、積算、報警和配電等多種功能於一身；採用10.4英寸640×480 TFT真彩液晶顯示屏，配以中文顯示界面，畫面大而清晰；按鍵和旋鈕聯用使操作更靈活簡便，符合工業人員的操作習慣；內部採用超大容量的NAND FLASH作為歷史數據的存儲介質，真正實現無紙記錄儀強大的記錄功能，同時採用CF卡作為外部存儲介質，可將需要保存的數據通過CF卡轉存至計算機或其它設備中永久保存或列印.
RX8000B無紙記錄儀無紙記錄儀廣泛適用於各類工業現場，主要套用在冶金、石油、化工、建材、造紙、食品、製藥、熱處理和水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
主要參數
1、通道數：最多32通道，萬能信號輸入
2、輸入信號類型：Ⅱ型標準信號：(0~10)mA、(0~5)V
Ⅲ型標準信號：(4~20)mA、(1~5)V
11種熱電偶：B、E、J、K、S、T、R、N、WRe5-26、WRe3-25、EA-2
3種熱電阻：Pt100、Cu50、JPt100
其它非標準信號：
(0~20)mV、(0~100)mV、(-10~10)V、(0~10)V、(-5~5)V、(0~1)V和(0.2~1)V
3、串模抑制比：60dB（1,000:1）
4、共模抑制比：120dB（1,000,000:1），源內阻100Ω
5、輸入阻抗：標準電壓信號或(-10~10)V輸入為1MΩ
標準電流信號輸入為250Ω
其它信號輸入為大於20MΩ
6、隔離：通道和地之間隔離耐壓大於500VAC，通道和通道之間隔離耐壓大於250VAC
7、熱電偶：內阻不大於1000Ω
冷端誤差：最大2℃
斷偶檢測有走向起點、走向終點和保持3種處理方式可供選擇
8、熱電阻：脈衝激勵，瞬時電流0.25mA
引線電阻最大10Ω，三線相同
9、供電：電壓：(100~240)VAC；頻率：(47~63)Hz；最大功耗：30VA
10、通訊協定：採用R-Bus或ModBus通訊協定
通訊波特率有5種可選，即1200bps、9600bps、19200bps、57600bps和115200bps
技術性能
10.4英寸640×480 64色TFT真彩液晶顯示屏
畫面信息豐富，可同時顯示數據、曲線、棒圖等；
最多32路萬能輸入，可接收熱電偶、熱電阻、電流和電壓等多種輸入信號；
最多4路模擬量變送輸出通道，有(0~10)mA、(4~20)mA和(0~20)mA等3種輸出信號供選擇；
最多32路報警輸出，繼電器常開觸點；
最多3路100mA，24VDC配電輸出；
大容量FLASH歷史數據存儲；
支持RS-232和隔離的RS-485兩種通訊，但不能同時使用；
可根據需要選擇中/英文操作界面；
CF卡轉存歷史數據和報表；
剪貼簿的拷貝和貼上功能方便用戶的參數設定；
直觀的上位機管理系統實現真正的遠程監控；
允許手動關屏，4階亮度調節。

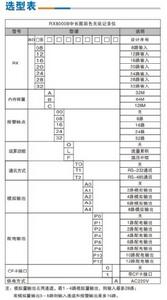

選型表
