RTU(遠程終端單元),英文全稱RemoteTerminalUnit,中文全稱為遠程終端控制系統,負責對現場信號、工業設備的監測和控制。RTU(RemoteTerminalUnit)是構成企業綜合自動化系統的核心裝置,通常由信號輸入/出模組、微處理器、有線/無線通訊設備、電源及外殼等組成,由微處理器控制,並支持網路系統。它通過自身的軟體(或智慧型軟體)系統,可理想地實現企業中央監控與調度系統對生產現場一次儀表的遙測、遙控、遙信和遙調等功能。

概述

RTU英文全稱 Remote Terminal Unit,中文全稱為遠程終端控制系統
RTU(遠程終端單元),英文全稱RemoteTerminalUnit,中文全稱為遠程終端控制系統,負責對現場信號、工業設備的監測和控制。RTU(RemoteTerminalUnit)是構成企業綜合自動化系統的核心裝置,通常由信號輸入/出模組、微處理器、有線/無線通訊設備、電源及外殼等組成,由微處理器控制,並支持網路系統。它通過自身的軟體(或智慧型軟體)系統,可理想地實現企業中央監控與調度系統對生產現場一次儀表的遙測、遙控、遙信和遙調等功能。

RTU,是SCADA系統的基本組成單元。RTU是安裝在遠程現場的電子設備,用來監視、測量和採集安裝在遠程現場的感測器和設備,負責對現場信號、工業設備的監測和控制。RTU將測得的狀態或信號轉換成可在通信媒體上傳送的數據格式,它還將從中央計算機傳送來得數據轉換成命令,實現對設備的功能控制。

RTU的特點

遙測終端機可實現數據的採集、存儲、顯示、控制、報警及數據傳輸等綜合功能,向下可以接入任何雨量、流量、流速、水位及其他工業感測器,向上可以通過GPRS,CDMA、衛星通信等網路與管理中心進行數據互動,在惡劣環境下可以穩定可靠的工作。
1)型遙測終端機採用工業級設計:32位通信處理器,內置嵌入式實時多任務作業系統
2)液晶顯示屏:顯示累計流量、瞬時流量、水位、水壓、水深、閘位、水泵狀態、時間等實時數據
3)工作模式:自報式、查詢式、兼容式及調試4種模式
4)接口豐富:遙測終端機適配所有感測器,接口協定可定製開發

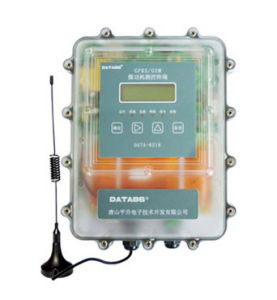

DATA-6216 微功耗RTUDATA-6216 微功耗RTU

RTU的主要功能

1)定時採集/上報/存儲雨量、水位、流量、水質及其它感測器數據
2)預警觸發加報雨量、水位、流量、水質及其它感測器數據
3)遠程召測雨量、水位、流量、水質及其它感測器數據
4)時間自動校準,無累積上報延時,支持GPRS校時
5)支持門禁、市電、蓄電池、水泵狀態、數據超限等實時告警功能
6)支持遠程及本地(鍵盤和USB)參數配置
7)支持硬體看門狗功能,不當機,保持長久線上
8)支持遠程程式升級,支持USB程式升級
9)遠程、本地查詢及導出歷史數據
10)支持數據掉電保護功能
11)支持人工置數
12)支持攝像頭圖片抓拍功能
13)刷卡功能:一機多卡,一機一卡。(可選)

技術參數

1)供電電源:交流:220v,供電範圍85v~265v; 直流:12v,供電範圍6.0v~30.0v
2)輸出電壓:直流5V,12V(外部感測器供電)
3)低功耗:靜態電流小於300uA,工作電流小於50mA
4)AD解析度:12/16位,4路
5)數據存儲:16MFlash
6)通訊協定:Modbus標準協定,定製化協定
7)工作溫度:-20℃~+70℃(帶顯示屏) -40℃~+70℃(不帶顯示屏)
8)採集精度:1mm

典型套用

中小水庫動態監測系統

概述:
該系統主要針對降雨量、水位這兩個監測量進行採集與處理,同時支持現場圖片拍照,通過圖片的形式了解現場的狀況更真實。它包含前端的遙測數據終端(下簡稱RTU)、數碼攝像頭、水庫監測平台軟體、簡訊接收模組,其中平台軟體又可以分為前置通訊機、水庫監測資料庫系統和GIS地圖服務三部分,前置機與水庫監測資料庫系統即可以成為一個完整的平台軟體,又可以分開獨立運行,與其他第三方系統進行對接。

拓撲圖拓撲圖

系統拓撲圖:
主要特點
a)完整的解決方案
平升水庫動態監測系統包含了前端的RTU、數碼攝像頭、通訊前置軟體、水庫監測資料庫、GIS地圖服務軟體,用戶只需要在前端採購水位計、雨量計,後端的 計算機,就可以搭建一套完整的水庫動態監測系統,不再需要安裝第三方系統。
b)高集成度、低成本的終端設備
該款RTU產品將採集功能、移動通訊功能和拍照功能做到一起,比RTU+傳輸設備(DTU或無線modem)+DVS+攝像頭的方式集成度更高,節省了傳輸設備和DVS設備。這種方式有利於降低產品成本、提高產品穩定性、降低功耗都有好處。
c)靈活的平台功能設計宏電水庫動態監測平台軟體採用靈活的模組化設計,通訊前置機和水庫監測資料庫系統可以分開獨立運行。當用戶有第三方的數據處理軟體時,可以只安裝通訊前置機,實現與第三方平台的數據對接。
d)完善的遠程管理功能
通訊前置機軟體具備完善的RTU遠程管理功能,如:線上管理、自動校時、自動參數校對、程式升級、日誌查詢、歷史數據查詢、招測、蓄電池電壓告警。
主要功能:
a)雨水情數據採集與上報
b)圖片拍照與上報
c)多種方式的數據顯示與處理
d)移動數據通訊及簡訊備份功能
e)RTU遠程管理
