rtu遠程測控集數據採集、傳輸、存儲功能於一體,採用低功耗設計,特別適用於太陽能供電的監測現場,可大大減少太陽能供電成本並降低施工難度,唐山平升rtu遠程測控廣泛套用於氣象、水文水利、地質等行業。

百科名片

數據傳輸採用GSM模組可實現功能:

GPRS斷線自動重連;

rtu遠程終端 rtu遠程終端

根據需要最多可同時連線6箇中心伺服器;

支持固定IP、域名解析和APN專網的定址方式;

支持TCP、UDP、PPP、ICMP、DNS、FTP等協定;

支持的節點數,只要伺服器資源允許,理論上為無數個;

減少布線的成本和施工的麻煩;

支持簡訊數據傳輸、簡訊參數配置功能;

支持電話和簡訊喚醒功能;

概述

功能

◆ 通信功能:支持GPRS、短訊息、衛星等多種通訊方式;支持與多中心進行數據通信;支持實時線上、定時喚醒兩種工作模式。

◆ 採集功能:採集水位、雨量變送器的標準信號;採集流量計、脈衝表的流量數據;採集水泵或閥門運行狀態、設備供電狀態和箱門開關狀態。

◆ 圖片抓拍功能:可外接工業照相機,進行圖片抓拍。

◆ 控制功能:支持自動控制、遠程控制水泵、閥門等控制設備。

◆ 遠程管理功能:支持遠程參數設定、程式升級。

◆ 報警功能:監測數據越限,立即上報告警信息。

◆ 存儲功能:本機循環存儲監測數據,掉電不丟失。

特點

◆ 數據採集、傳輸一體化設計。

◆ GPRS實時線上功耗低,線上平均電流≤10mA。

◆ 可選配水資源監測數據傳輸規約、水文監測數據通信規約等。

◆ DATA-6311支持域名解析功能。

◆ 支持各家組態軟體和用戶自行開發軟體系統。

參數

硬體配置:6路PI、4路DI、4路AI 、3路DO、2路串口。

存儲容量:4M。供電電源:10V~30V DC。

功耗:待機電流<0.1mA/12V;線上電流≤6mA/12V;傳送電流≤60mA/12V;實時線上平均電流≤10mA /12V。

工作環境:溫度:-40~+85℃;濕度:≤95%。

安裝方式:導軌式。

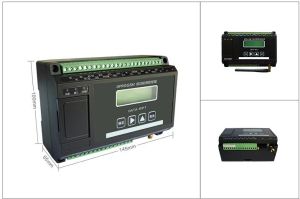

外形尺寸:145x100x65mm。

RTU前景

隨著對於RTU市場前景的看好,眾多國際知名自動化巨頭都參與了RTU領域的競爭,特別是這兩年,他們在RTU方面都有加速研發和併購、貼牌的動向。

艾默生具有ROC800等系列RTU,為了鞏固RTU絕對市場地位,在2006年收購了知名的RTU廠商Bristol-Babcock (BB)公司;

2008年之前,Honeywell所作SCADA系統以外購RTU為主,主要採購品牌為Sixnet,BB等。自2008年,Honeywell開始有自己RC500系列;

Schneider工業套用控制系統是以PLC為主的公司,為開發RTU套用領域,在2009年收購了加拿大RTU專業廠商Control Microsystems公司;

ABB公司也是這兩年推出自己的RTU560系列,進一步擴展了RTU套用領域;

Sixnet公司也是一直從事研發生產RTU的專業公司,除了自己銷售以外,這兩年重點是為知名自動化公司做貼牌業務;

2010年9月,主要以研發生產DCS、PLC知名的日本橫河推出了一款RTU產品。

在國際市場上主要有這幾家知名企業在RTU市場有著激烈的競爭,而在以北美與歐洲兩個自控派系裡,都有著各自不同的市場保護措施,如北美以美國與加拿大為主的石油行業發達,則這種遠程控制更多的是採用羅克韋爾自動化、艾默生等本土的品牌產品,但是他們的產品標準是開放的,而在歐洲的保護措施則是制定了一系列如PROFIBUS、CAN open等通訊標準,而這些標準更多的是在西門子、施耐德等這些品牌設備之間互動。在控制器通訊中加一個PROFIBUS、CAN open專門的通訊模組可以解決問題。

說到國內RTU製造商,可以說是寥寥無幾,有一些廠家號稱研發製造RTU,但我認為那不是真正意義的上的RTU。為何如此說呢?與國外RTU製造商相比,國內一些控制器製造廠家更多的是面對一個項目需求而針對這個項目做出一個遠程控制解決方案的一個特殊產品,簡而言之,其遠程控制實現主要以一個單片機,將數據、模擬量、開關量等採集回來,輸出DO,通過通訊把數據傳輸出去……這似乎簡單到只用一個單片機就可以實現!其實這是一個表面現象,並不是一種產品的發展思路。作為一種控制產品,只有符合國際標準化工程語言IEC61131-3,這種產品才能被第三方套用和認可,才能與國際接軌,因為PLC、DCS、RTU都有,因此可以作為一個產品,而單片機就被排除在外了,所以一些以單片機解決問題的特殊產品,不是一個RTU產品,同時國內這樣的RTU發展之路是不健康、不利於產業化發展,也就不會有技術創新與品牌的建立。

在國內真正從事RTU產品研發製造的企業安控算是名副其實的一家,曾經某國際知名企業的RTU產品負責人來安控考察並商談投資事宜,在談到國內RTU產品時,他說:“其它企業的RTU與你們的不是一種產品,而我們和你們的產品是可以在一起的。”他對我們產品的評價給予了我們很大的信心,其實在後來的一系列國外公司來與安控商談投資的事情來看,確實證明了安控在一直與國外先進RTU製造廠商比肩的過程中取得了技術品質上的快速進步,並在市場套用中獲得了業界同行的認可。

在這裡想更多說的一點是,從2000年安控研發成功屬於自己的RTU之後,就一直在進行核心技術沉澱,從元器件研發、電路設計到成品,都是安控自己的核心技術,即使給別人貼牌生產也不是OEM,而是ODM,所以我們不會走被併購的老路,踏踏實實鑽研技術,致力於做一流RTU民族品牌,也希望國內同行企業能夠走上RTU的產業化發展之路。

RTU套用實例

油田、油井遠程監控系統主要由調度中心、油田油井監控中心、通信平台、油田油井遠程測控終端、計量測量(三相電壓互感器、三相電流互感器、溫度感測器等)設備、控制設備(交流接觸器)組成。

rut遠程測控 rut遠程測控

系統功能特點

油田、油井遠程監控系統遠程採集抽油機三相電壓、電流、有功功率、功率因數、日用電量、累計電量;遠程採集油井井口回壓、井口溫度、光桿載荷、停機等參數, 對抽油機井停機、參數越限、抽油桿斷脫、抽油桿卡死等異常狀況給出報警信息。

A、硬體簡介(RTU6100)

1)寬電壓供電範圍:7V-30V,適合工業場合;

2)帶RS232、RS485(232也轉為485的情況下,可以有兩路485),可以輕鬆配置可組建RS485網路;

3)6路AD模擬量輸入(12位),輸入電壓為0-30V,也可以測量4-20mA工業電流信號,AD模擬量適合於採集各類感測器信號;

4)6路繼電器輸出控制、4路光耦輸入輸出控制(輸入和輸出的位數自選),可以用於輸入、輸出的場合,如電機的啟動等;

5)傳輸支持多種協定,我公司自定協定和Modbus協定(ASCII、RTU、Modbus TCP)完美支持,Modbus協定完美支持組態;

6)數據傳輸採用GSM模組可實現功能:

GPRS斷線自動重連;

根據需要最多可同時連線6箇中心伺服器;

支持固定IP、域名解析和APN專網的定址方式;

支持TCP、UDP、PPP、ICMP、DNS、FTP等協定;

減少布線的成本和施工的麻煩;

支持簡訊數據傳輸、簡訊參數配置功能;

支持電話和簡訊喚醒功能;

7)支持專用軟體進行本地和遠程參數配置及維護;

8)支持本地和遠程固件升級;
