遠程終端控制系統在水文監測系統中的套用
概述：
水文監測系統適用於遠程監測自然河流、人工運河、景觀河道等的實時水文狀況。水文監測系統在及時掌握河流水源變化情況並及時預警洪澇事故、避免人員和經濟損失等方面有著重要意義。

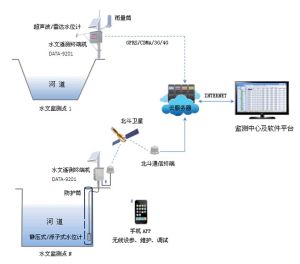

系統組成：
水文監測系統由監測中心、通信網路、前端監測設備DATA-6311、測量設備等四部分組成。
◆監測中心：由伺服器、公網專線（或移動專線）、水文監測系統軟體組成。
◆通信網路：GPRS/短訊息/北斗衛星、Internet公網/移動專線。
◆前端監測設備：水文遙測終端DATA-9201。
◆測量設備：雨量感測器、水位計DATA-51系列、工業照相機或其它儀表變送器。
水文監測系統組成中心配置：
監測中心設備主要由伺服器和公網專線組成，伺服器上安裝作業系統軟體、資料庫軟體和水文監測系統軟體。
水文監測系統軟體採用C/S結構設計。具有操作許可權的管理人員，安裝訪問客戶端後才可遠程登入該系統，保證了系統的安全性。 通信網路：
監測中心具備寬頻網路（類型：光纖、網線、ADSL等），並綁定固定IP。
前端監測設備可採用GPRS、短訊息或北斗衛星等多種通訊方式向監測中心傳輸數據。
特點：
◆通過國家水利部水文監測數據傳輸規約（SL651-2014）、水文遙測終端機（SL180-2015）、“特殊區域水文、水資源數據安全採集系統RTU追加測試”等權威檢測。
◆獲得“全國工業產品生產許可證”。
◆獲得“水文實時監測管理系統”軟體著作權證書。
◆兼容各種類型的流速、流量儀表和水位、水溫、水質、降雨、蒸發等感測器。
功能：
管理功能：具有數據分級管理功能，監測點管理等功能。
採集功能：採集監測點水位、降雨量等水文數據。
通信功能：各級監測中心可分別與被授權管理的監測點進行通訊。
告警功能：水位、降雨量等數據超過告警上限時，監測點主動向上級告警。
查詢功能：監測系統軟體可以查詢各種歷史記錄。

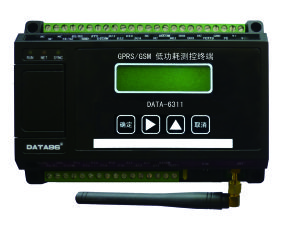

存儲功能：前端監測設備DATA-6311具備大容量數據存數功能；監測中心資料庫可以記錄所有歷史數據。
分析功能：水位、降雨量等數據可以生成曲線及報表，供趨勢分析。
擴展功能：支持通過OPC接口與其它系統對接。
遠程終端控制系統在農業土壤墒情監測系統中的套用
概述：土壤墒情監測系統能夠實現對土壤墒情（土壤濕度）的長時間連續監測。用戶可以根據監測需要，靈活布置土壤水分感測器；也可將感測器布置在不同的深度，測量剖面土壤水分情況。系統還提供了額外的擴展能力，可根據監測需求增加對應感測器，監測土壤溫度、土壤電導率、土壤PH值、地下水水位、地下水水質以及空氣溫度、空氣濕度、光照強度、風速風向、雨量等信息，從而滿足系統功能升級的需要。 DATA86土壤墒情監測系統能夠全面、科學、真實地反映被監測區的土壤變化，可及時、準確地提供各監測點的土壤墒情狀況，為減災抗旱提供了重要的基礎信息。系統構成：
土壤墒情監測系統主要由監控中心、通信網路、遠程監測設備和土壤墒情檢測設備四部分構成。
◆監控中心
硬體主要由伺服器、計算機、交換機、印表機等組成。
軟體主要有作業系統軟體、資料庫軟體、土壤墒情監測系統軟體組成。
◆通信平台
包括中國移動GPRS網路和INTERNET公網。
系統計畫採用公網專線的組網方式，監控中心需具備可上外網的固定IP位址。
◆遠程監測設備
遠程監測設備可根據供電類型分為市電供電土壤墒情監測終端DATA-9201、太陽能供電土壤墒情監測終端DATA-6311和電池供電土壤墒情監測終端DATA-6216。
針對土壤墒情監測點分散分布、不易布線的特點，建議選用太陽能供電型土壤墒情監測終端。
◆土壤墒情檢測設備
根據監測需求，可採用1路土壤水分感測器實現單點墒情檢測；也可採用多路土壤水分感測器，並將感測器布置在不同的深度，實現監測點的剖面土壤墒情檢測。

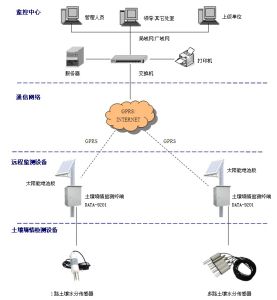

土壤墒情系統組成功能及特點
土壤墒情監測系統可實現全天候不間斷監測。現場遠程監測設備自動採集土壤墒情實時數據，並利用GPRS無線網路實現數據遠程傳輸；監控中心自動接收、自動存儲各監測點的監測數據到資料庫中。系統主要功能如下：●符合最新墒情監測規範SL364-2006。
●實時監測土壤水分，各監測點可靈活進行單路測量或多路剖面測量。
●土壤水分超過預先設定的限值時，立刻上報告警信息。
●可擴展土壤溫度、電導率、PH值以及地下水參數、氣象參數等監測功能。
●數據採集、存儲頻率可靈活調整，可遠程設定監測設備工作參數。
●遠程監測設備只在採集數據時才給感測器供電，一方面節約了能源，另一方面避免了因長期供電導致土壤物理性質變化所形成的測量誤差。
●支持GPRS、短訊息、區域網路等多種通訊方式，推薦採用GPRS無線通訊。
●可同時將監測數據上報至多箇中心。
●具備遠程設備維護功能，可擴展遠程拍照功能。
●具備監測數據、報警數據的統計、分析功能，數據報表可導出、可列印輸出。
●監測系統軟體具備GIS功能，可在地圖上顯示各監測點的詳細分布位置。
●監測系統軟體支持通過OPC接口與其它系統對接。

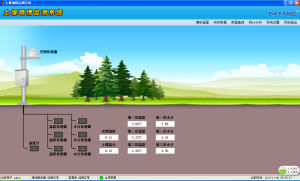

土壤墒情監測軟體概述
遠程控制終端採用數據採集、傳輸一體化設計，可通過GPRS或者433MHz實現數據無線通訊，微功耗設計，內置高性能鋰電池，電池供電壽命長，IP68防護等級，防水、防潮、防浸泡，遠程控制終端特別適用於不具備供電條件或不便取電的野外、井下等各種惡劣工況環境的數據採集和傳送。

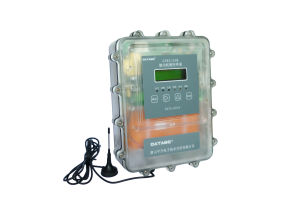

遠程控制終端DATA-6216

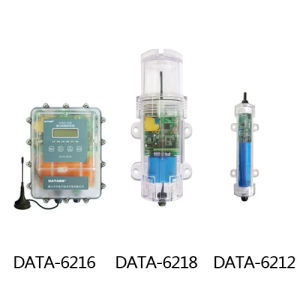

遠程控制終端系列特點
◆數據採集、傳輸一體化設計。◆微功耗設計，支持電池、太陽能、市電等供電方式。
◆IP68防護等級，防水、防潮、防浸泡。
◆通信功能：支持GPRS、短訊息兩種通訊方式，支持域名解析功能，支持與多中心進行數據通信；
◆支持標準Modbus協定及用戶自定通訊協定，支持各家組態軟體和用戶自行開發軟體系統。
◆支持定時喚醒、實時線上兩種工作模式。
◆ DATA-6216可對外提供5V、12V直流電源，為變送器供電。
◆遠程管理功能：支持遠程參數設定、程式升級。
◆報警功能：監測數據越限，立即上報告警信息。
◆存儲功能：本機循環存儲監測數據，掉電不丟失。
建築和通信
一個RTU監控領域的數字和模擬參數，並傳送到中央監控站的數據。一個RTU可以有不同的傳播媒介（通常是串列（中央火車站接口RS232，RS485，RS422）或乙太網）。RTU可以支持（標準協定的Modbus，IEC 60870-5 -101/103/104的，DNP3，IEC 60870-6，政府間委員會，IEC 61850等），任何第三方軟體接口。在一些控制套用，電大數字輸出（或“做”）董事會驅動高電流容量繼電器，開關電源的開啟和關閉在該領域的設備。做局切換電壓在繼電器的線圈，該關閉的高電流接觸，完成設備的電源電路。一個RTU可以監控包括模擬不同類型的輸入4到20 毫安（4-20毫安），0-10 V，-2.5至2.5 V，1-5 V等; RTU或主機系統，然後原始數據轉換如加侖的水向左或之前提交的數據通過用戶的溫度適當單位的HMI。
電大可程式邏輯控制器在不同的RTU是更適合廣泛的地理遙測，經常使用無線通信，而PLC是更適合當地控制（廠房，生產線等）的系統利用物理介質（PLC的）控制。IEC 61131編程工具是與PLC的使用更受歡迎，而電大經常使用專有的編程工具。
軟體和邏輯控制
現代電大通常能夠執行簡單的程式，而不涉及主機電腦自主DCS或SCADA系統，以簡化部署，並提供冗餘出於安全原因。在一個現代化的水資源管理制度的RTU通常將代碼修改其行為，對RTU的物理覆蓋開關時，維修人員維修過程中切換。這樣做是出於安全原因，系統操作員和維修人員之間的誤解可能會導致系統運營商，誤使水泵的功率時，它被替換，例如，。
