RLC串聯電路
先回顧一下公式:
純電阻電路——U=IR
純電感電路——UL=IXL
純電容電路——UC=IXC

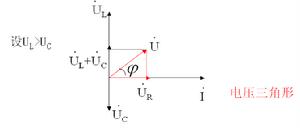

RLC串聯電路的相量圖:
RLC電路Φ=arctan(X/R)=arctan[XL-XC)/R]
當XL>XC時，X>0，R>0，電路呈感性
當XL<0，R>0，電路呈容性
當XL=XC時，X=0，R>0，電路呈電阻性 稱為串聯諧振狀態
Z=[(XL-XC)^2+R^2]^(1/2) U=|z|*I
RLC並聯電路
各元件電壓 電流及總電壓與電流的有效值的關係
電阻元件 IR=GU
電感元件 IL=(-jBL)U
電容元件 IC=jBCU
I總=IR+IC+IL
編輯本段其他作用
電子諧波振盪器,帶通或帶阻濾波器
RLC電路是一種由電阻（R）、電感（L）、電容（C）組成的電路結構。RC電路是其簡單的例子，它一般被稱為二階電路，因為電路中的電壓或者電流的值，通常是某個由電路結構決定其參數的二階微分方程的解。電路元件都被視為線性元件的時候，一個RLC電路可以被視作電子諧波振盪器。這種電路的固有頻率一般表示為：（單位：赫茲Hz）
f_c = {1 \over 2 \pi \sqrt{L C}}
它是一種帶通或帶阻濾波器的形勢，其Q點可以由下式得到：
Q = {f_c \over BW} = {2 \pi f_c L \over R} = {1 \over \sqrt{R^2 C / L}}
