QD41W輕型通風蝶閥

QD41W輕型通風蝶閥是一種非密閉型蝶閥，套用於介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質流量。

QD41W輕型通風蝶閥簡介

本蝶閥是一種非密閉型蝶閥，套用於介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質流量。
本閥結構獨特，採用優質合鋼板焊接，具有體積小，重量輕，流通截面大，啟閉靈活，可現場和遠程控制，廣泛適用於建材、冶金、礦山、電力等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。

QD41W輕型通風蝶閥主要性能

通 徑：DN100-4000
公稱壓力：0.1MPA
適用溫度：≤300℃
適用介質：空氣，含塵煙氣
電源（電壓）：三相380V、AC，氣源氣壓：0.4-0.6MPA
泄漏量：<1.5%

QD41W輕型通風蝶閥主體材料

零件名稱	閥體	閥板	閥軸
材料	碳鋼	碳鋼	碳鋼，不鏽鋼

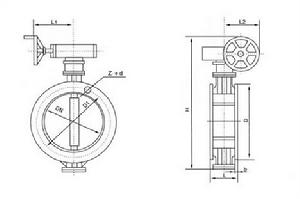

QD41W輕型通風蝶閥外形連線尺寸

DN	D	D1	L	H	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
