PVC-U給水管道

PVC-U給水管道

PVC-U管道是以衛生級聚氯乙烯(PVC)樹脂為主要原料,加入適量的穩定劑、潤滑劑、填充劑、增色劑等經塑膠擠出機擠出成型和注塑機注塑成型,通過冷卻、固化、定型、檢驗、包裝等工序以完成管材、管件的生產。

基本常識

PVC-U管道和傳統的管道相比,具有重量輕、耐腐蝕、水流阻力小、節約能源、安裝迅捷、造價低等優點,受到大力推廣套用,效益顯著。我國從上個世紀80年代開始,在市政工程及建築工程中試點套用PVC-U管道,經過10多年的推廣,PVC-U管道得到長足發展,但人均消費量仍不足美、日、西歐等已開發國家和地區的1/15。隨著國家建設部等五部門聯合發出“大力發展化學建材”的通知,加大了對PVC-U塑膠管道的推廣套用步伐,衛生、環保型PVC-U給水管道已不斷取代高能耗、高污染、高造價、低衛生指標的傳統管道。廣泛套用於:城鎮自來水輸水供水工程、建築內外供水工程、工礦企業供水工程、地埋消防供水工程、農田水利輸水灌溉工程、園林園藝綠化供水工程、水產養殖業供水排水工程等,並取得良好的經濟效益和社會效益。

標準

PVC-U給水管道的生產標準有英標、美標、日標、IS0國際標準、國家標準(GB)等,國內生產廠家基本上都採用國標組織生產,即管材標準號:GB/T10002.1-1996,管件標準號:GB10002.2-1998。我們建議用戶採用國標產品,國標產品符合國情,質量更有保證,也便於與其它管道(傳統管道和其他牌號PVC-U管道)配套使用。

1、管道的壓力規定。(1)PVC-U給水管道所示的壓力均表示為公稱壓力,用Mpa表示,1Mpa≈10kgf/cm2即管材在20℃條件下,輸送介質的工作壓力。但隨著介質的溫度的升高(不得輸送>50℃的介質)工作壓力隨之減小,這從客觀上在選擇給水管道須考慮足夠的壓力的安全係數。(2)給水管材的公稱壓力規定為:0.6Mpa、0.8Mpa、1.0Mpa、1.25Mpa、1.6Mpa等5種。(3)同等規格管材的公稱壓力的大小一般以管材的壁厚來劃分。(4)每個壓力區的最小口徑的管材規定為:0.6Mpa管材的最小口徑為63mm,0.8Mpa管材的最小口徑為50mm,1.0Mpa管材的最小口徑為40mm,1.25Mpa管材的最小口徑為32mm,1.6Mpa管材的最小口徑為20mm和25mm。(5)給水管材的公稱壓力一般為1.6Mpa,且與各種壓力的管材相配套。

2、管道的規格規定。(1)國家標準規定的PVC-U給水管道的規格尺寸均為公稱外徑,管件為公稱內徑,用“φ”表示。(2)PVC-U給水管道的規格尺寸依次為:φ20,φ25,φ32,φ40,φ50,φ63,φ75,φ90,φl10,φ125,φ140,φ160,φ180,φ200,φ225等,國內企業基本不生產φ125,φ140,φ180,φ225等幾種規格的管道,因此在工程設計、採用上儘量避免選擇這幾種管道。(2)目前國內管道的最大規格為河北寶碩管材分公司生產的φ800的管材,融林塑膠公司可生產φ710的管材,建議在PVC-U管道設計上避免設計φ800以上的管道,以φ630以下為宜。(3)國標PVC-U管道與傳統的國標管道一般都可以相配套,國標PVC-U管道與傳統的國標管道公稱直徑之間的對應關係:φ20-DNl5,φ25-DN20,φ32-DN25,φ40-32,φ50-DN40,φ63-DN50,φ75-DN65,φ90-DN80,φ11O-DNl00,φ160-DNl50等。

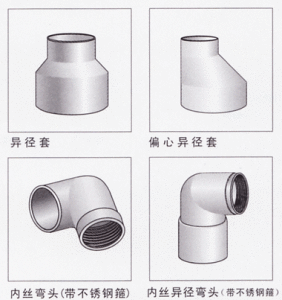

3、管道的接口方式規定。(1)給水管材的接口一般有三種方式:橡膠圈接口、膠水粘接口、法蘭連線口。A、橡膠圈接口方式是在管材的一端通過自動擴口機擴成帶凹道的承口,放上柔性橡膠密封圈,另外—根管材未擴口的一端插進裝好密封圍的承口裡完成連線。B、膠水粘接口方式是在管材的一端擴成平滑的承口,另外一根未擴口的管材的一端的外表和擴好承口的里表塗抹上專用膠水,然後相承插完成連線。c、法蘭連線口方式是管材與傳統管道、蝶閥、閘閥、流量計等連線時,管材被連線的一端與PVC-U法蘭接好後再與其通過螺絲緊固連線的方式。(2)給水管件的連線一般有兩種方式:膠水粘接口和柔性接口方式。A、膠水粘接口方式即管件的承口注塑成平滑的承口,與管材一併塗抹專用膠水通過承插完成 連線。B、柔性接口方式即管件法塑成帶凹道的承口,另配注迫緊螺蓋,放上迫緊橡膠密封圈,當承插上相應管材後,擰緊迫緊螺蓋完成連線。

主要特點

1.質輕,搬運裝卸便利 ── 密度較小,搬運、裝卸、施工方便。

2.耐腐蝕性優良 ───── 具有優異的耐酸、耐鹼、耐腐蝕性,對於化學工業之用途甚為適合。

3.流體阻力小 ────── 管材內壁光滑,其粗糙係數僅為0.009,流體阻力小,有效地改善了管網的水力條件,減少了系統運行費用。

4.機械強度大 ────── 管材具有良好的耐壓性能,抗衝擊性能和抗拉伸強度性能。

5.施工簡易 ─────── 管道連線施工迅速容易,施工工程費低廉。

6.造價低廉 ─────── 價格低,而且運輸、施工方便,使用壽命長,因此總體造價低廉。

7.不影響水質 ────── 由溶解試驗證實不影響水質,適宜大面積推廣套用。

產品套用範圍:

1.民用建築、工業建築的室內供水、中水系統.。

2.居住小區、廠區埋地給水系統。

3.城市供水管道系統。

4.水處理廠水處理管道系統。5.海水養殖業。

6.園林灌溉、鑿井等工程及其他工業用管。

布置要求

為保證PVC—U管道有較好的使用環境,能避免外載入荷,達到預期使用壽命,應合理布置和敷設管道。

⑴管道一般宜明設,在管道可能受到碰撞的場所,宜暗設或採取保護措施。

⑵明敷的給水管宜布置在給水量大的衛生器具或設備附近的牆邊,牆角或立柱處。

⑶給水管道不得穿越臥室、貯藏室,不得穿越煙道、風道。

⑷給水管敷設於室外受到陽光照射處應採用輕質材料隔熱保溫。

⑸管道暗敷時嚴禁接觸防水塗料等有機化學物,以免影響水質損壞管道。

⑹管道穿過屋面及地下室時,應設金屬防水柔性套管和有效防水措施。

⑺給水管道與其他管道同溝(架)平行敷設時、宜沿溝(架)邊布置,上下平行敷設時,不得敷設在熱水管或蒸氣管的上面,且平面位置應錯開;與其他管道交叉敷設時,應採取保護措施或用金屬套管保護。

⑻給水管道應遠離熱源,立管距灶邊淨距不得小於400㎜,與供暖管道的淨距不得小於200㎜,且不得因熱源輻射使管外壁溫度高於40℃。

⑼工業建築和公共建築中管道直線長度大於20m時,應採取補償管道脹縮的措施。

⑽支管與乾管,與設備容器的連線應利用管道折角自然補償管道的伸縮。

⑾管道伸縮長度可按下式確定:

△L=△T·L·a

式中:△L—管道伸縮長度(㎜)

△T—管道計算溫差(℃)

L—管道長度(m)

a—線膨脹係數:(mm/m·℃)7×10ˉ7=0.07

管道計算溫差按下式確定:

△T=0.65·△ts+0.10·△tg

式中:△ts—管道內水的最大變化溫差(℃)

△tg—管道外空氣最大變化溫差(℃)

⑿管道因溫差而影響管道的布置平行性,使管道變得彎曲甚至拉脫連線口及破壞管道系統,為解決熱脹冷縮問題,除中大口徑管可用柔性活套接口補償外,小管道可以採取自由臂設定方式進行補償。自由臂長度可以按下式確定:

Lz=K·△L·d

式中:Lz—自由臂最小長度(MM)

△L—管道伸縮長度(㎜)

K—材料比例係數,取33

d—管道外徑(㎜)

⒀建築物內立管穿越樓板和層面處應設固定支點。
