PVC蘸塑製品概述
將某些製品作為坯芯，浸人pvc乳液糊，取出塑化、冷卻得到的包覆製品稱為PVC蘸塑製品，因具有外觀美、手感好的特點，所以用它包覆的鉗子、啞鈴等鑄件製品，深受人們的青睞。
PVC蘸塑製品原料與配方
由於乳液PVC樹脂價格較高，且生產出的蘸塑製品表面較軟，光亮度差。倘若採用部分懸浮PVC樹脂代替乳液PVC樹脂，可以很好地解決上述缺欠。下表中，配方選用懸浮PVC樹脂SG-5型和乳液PVC樹脂混合使用。

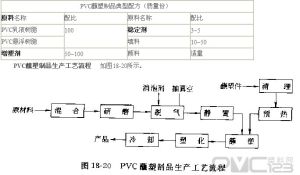

PVC蘸塑製品配方及生產工藝流程PVC蘸塑製品生產工藝
(1)混合先將乳液PVC樹脂與增塑劑混合均勻，再依次加人填料、穩定劑、顏料混合均勻。
(2)研磨用三輥研磨機將上述混合料研磨2~3遍，研磨好後再加入懸浮PVC樹脂攪拌均勻。
(3)脫泡由於攪拌及研磨使PVC糊中夾帶大量氣泡，因此必須進行脫泡處理。工藝中須採用加入消泡劑和真空脫抱並舉的方法消泡。
(4)蘸塑件預熱預熱溫度、時間與製件大小有關，一般情況下預熱溫度120~140℃，預熱時間15~30min。
(5)蘸塑蘸塑是關係到製品質量的關鍵工序，要嚴格控制蘸塑速度。一般製品的蘸塑層厚度控制在1.5~4mm之間，根據各種製品的需求而定。
(6)塑化塑化溫度與時間與製件大小和蘸塑層厚度有關。一般情況下，塑化溫度為180~220℃，時間為15~30min。
(7)冷卻自然冷卻至室溫，經適當修飾即成產品。
PVC蘸塑製品主要設備
所用主要設備有攪拌混合槽、熱烘箱、三輥研磨機、蘸塑提升機、真空泵等。
