PT櫃

PT櫃

電壓互感器櫃採用組合結構,可根據具體工程配置不同數量及種類的PT,其整體採用移開式金屬鎧裝結構並在面板上配裝大面積的觀察窗,可隨時觀察柜子的運行情況,每一PT配備一個單獨的小車,其一次二次迴路均採用抽頭結構,實現一次室與二次室的分離。整體美觀可靠,並可實現帶電抽出檢修。

結構

PT櫃:電壓互感器櫃,一般是直接裝設到母線上,以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。

作用

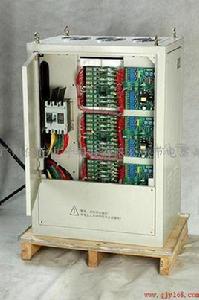

PT櫃 PT櫃

1、電壓測量,提供測量表計的電壓迴路 2、可提供操作和控制電源 3、每段母線過電壓保護器的裝設 4、繼電保護的需要,如母線絕緣、過壓、欠壓、備自投條件等等。(高壓櫃屏頂電壓小母線的電源就是由PT櫃提供的,PT櫃內既有測量PT又有計量PT(原先都是要求測量PT和計量PT是分開的,因為規範規定計量用互感器的等級要高於保護用互感器的等級,但現在如沒有特殊要求也有不分開的,共用),都上屏頂的電壓小母線,為其它出線高壓櫃提供測量、計量、保護用電源等)
