高壓並機櫃一般指高壓發電機組並機櫃,主要用於多台高壓柴油發電機組等的並機併網運行。 高壓並機櫃系統主要由高壓櫃和集中控制台兩大部分組成。 高壓並機櫃主要由發電機進線櫃(並機櫃)及PT櫃、出線櫃組成。

一、高壓並機櫃系統概述

高壓並機櫃一般指高壓發電機組並機櫃,主要用於多台高壓柴油發電機組等的並機併網運行。高壓發電機組並機櫃系統主要由如下設備組成:中高壓(6.3或10.5KV)發電機組、高壓並機開關櫃(固定式或抽出式)、PT(電壓互感)櫃、出線櫃、並機/併網控制裝置等組成,還有發電機組星點接地電阻櫃、差動保護裝置供備選。整個系統組合在一起向電網供電或者直接向負荷供電。系統的關鍵設備是開關、綜合保護器;重點是參數編程、設定及設備調試。

二、高壓機組並機櫃簡介

高壓並機櫃系統主要由高壓櫃和集中控制台兩大部分組成。高壓櫃可設於專門的配電室集中管理;集中

控制台由可以安裝於中央控制室。安裝於高壓柜上的綜合保護器及集中控制台上的COMAP科邁控制器都帶有通用RS232、MODBUS通訊協定接口,用戶可以根據需要對整個並機系統的實時數據進行採集,進行集中監控、歸檔管理。以下是將高壓並機櫃系統分成高壓並機櫃與集中控制台兩部分作詳細介紹。

三、高壓並機櫃

高壓並機櫃主要由發電機進線櫃(並機櫃)及PT櫃、出線櫃組成。並機櫃及出線櫃裝設綜合保護裝及差動保護裝置(備選項),有效的保護機組及設備安全穩定運行。

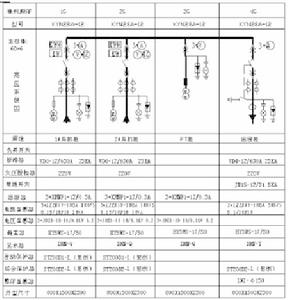

1、系統一次圖(以兩台發電機為例)



  此一次圖由1#並機櫃、2#並機櫃、PT櫃和出線櫃共同組成。
2、上述高壓中置櫃製作需滿足的標準

按GB3906-91中的鎧裝式金屬封閉開關設備而設。整體由櫃體和中置式可抽出部件(即手車)兩大部分組成,見圖《開關設備結構示意圖》。櫃體分四個單獨的隔室,外殼防護等級為IP4X,各小室韶山和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線有其它功能方案,經排列、組合後能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護,因此它可以背靠背組成雙重排列和靠牆安裝,提高了開關設備的安全性、靈活性,減少了占地面積。開關設備的外殼是選用進口敷鋁鋅薄鋼板,經CNC工具機加工,並採取多重折邊工藝,這樣使整個櫃體不僅具有精度高、很強的抗氧化作用,而且由於採用多重折邊工藝,使櫃體比其它同類設備櫃體整體重量輕、機械強度高、外形美觀。櫃體採用組裝式結構,用拉鉚螺母和高強度的螺栓聯接而成,這樣使加工生產周期短、零部件通用性強、占地面積少,便於組織生產。

四、集中控制台

1、並機工作原理(以兩台機組並機為例)

並市電模式下,當市電停電時,市電開關自動跳閘,這時市電開關內送出一個市電失電信號和市電開關

跳閘信號,同時到各台機組的控制器上,如果控制器處於自動狀態時,控制器收到啟動信號後,延時幾秒鐘(0-30S可調)啟動機組預供滑油系統,使機組預潤滑,再延時幾秒後(0-30S可調)啟動機組,各機組運行正常後,電壓、頻率都一致。首先第一台機組自動合閘,另一台機組經過自動同步追蹤系統自動追蹤,同步合閘,併網運行;機組併網成功後,各機組通過自動負載分配器自動進行負載分配。當市電來電時,市電轉換開關櫃送出一個市電有電信號和市電開關合閘信號到各發電機控制器上,各發電機便分閘延時停機,從而實現自動開機、自動併網、自動卸載停機。
並機模式下,如果控制器處於自動狀態,當控制器收到啟動信號後,各台機組開始啟動。首先,第一台機組自動合閘;當第一台機組正常運行後,另一台機組自動根據母排電參數進行追蹤,當滿足並機條件後,第二台發電機組與第一台同步合閘;並機成功後,各機組通過自動負荷分配器自動進行負載分配及無功分配。當啟動信號消失後,機組自動卸載停機。
2、並機功能概述

高壓集中控制台主要以科邁控制器IG-NT為主體,實現對發電機的並機、負荷控制、遠程操作。科邁IG-NT控制器是為在備用和並聯模式下單台和多台發電機組工作的綜合AMF控制器。模組構造允許升級到不同的複雜水平,以便為各種各樣的顧客應用程式提供最好的解決方案。模組可選擇多種操作模式,可以滿足單、多機併網、多機並機、多機負荷調峰、單機備用等要求。並機櫃具有齊全的保護功能:過電壓、欠電壓、過電流、短路保護、漏電保護、過頻率、低頻率保護、相序保護、蓄電池過、欠壓保護、逆功保護等。保護參數可以通過模組設定達到用戶的各方面要求。
並機櫃具有開放的通訊接口,支持RS232C、CAN匯流排及MODUS通訊協定。用戶可以通過科邁自帶的軟體加上相應的通訊硬體或是自編上位軟體對發電機系統進行遠程監控。
