PLC光分路器
簡介
平面波導型光分路器(PLCSplitter)是一種基於石英基板的集成波導光功率分配器件，具有體積小，工作波長範圍寬，可靠性高，分光均勻性好等特點，特別適用於無源光網路(EPON，BPON，GPON等)中連線局端和終端設備並實現光信號的分路。目前有1×N及2×N兩種類型。1×N和2×N分路器將光信號均勻地從單個或雙個進口均分地輸入多個出口，或反向工作將多個光信號匯入單根或雙根光纖。
生產工藝
PLC分路器採用半導體工藝（光刻、腐蝕、顯影等技術）製作。光波導陣列位於晶片的上表面，分路功能集成在晶片上，也就是在一隻晶片上實現1、1等分路；然後，在晶片兩端分別耦合輸入端以及輸出端的多通道光纖陣列並進行封裝。
與熔融拉錐式分路器相比，PLC分路器的優點有：（1）損耗對光波長不敏感，可以滿足不同波長的傳輸需要。（2）分光均勻，可以將信號均勻分配給用戶。（3）結構緊湊，體積小，可以直接安裝在現有的各種交接箱內，不需留出很大的安裝空間。（4）單只器件分路通道很多，可以達到32路以上。（5）多路成本低，分路數越多，成本優勢越明顯。
同時，PLC分路器的主要缺點有：（1）器件製作工藝複雜，技術門檻較高，目前晶片被國外幾家公司壟斷，國內能夠大批量封裝生產的企業很少。（2）相對於熔融拉錐式分路器成本較高，特別在低通道分路器方面更處於劣勢。
分類
裸纖式PLC光纖分路器，微型（鋼管/模組）型，盒型，帶分支器型，托盤式，插片式，機架式……
盒式PLC光纖分路器

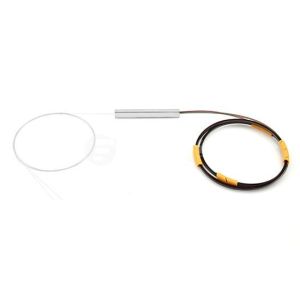

裸纖式PLC光纖分路器

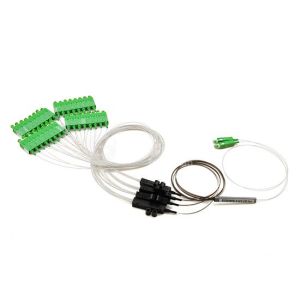

ABS盒式PLC光纖分路器

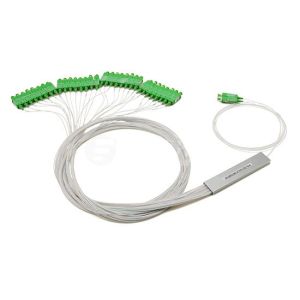

帶分支型PLC光纖分路器外形封裝規格和尺寸
1×NSplitter
封裝規格及尺寸 單位 1×4 1×8 1×16 1×32 1×64
①基本裸帶封裝
長×寬×高 40×4×4 40×4×4 50×7×4 50×7×4 60×12×4
②小型盒式封裝 50×7×4 60×12×4 80×12×4 80×20×6 100×40×6
③模組盒式封裝 100×80×10 00×80×10 100×80×10 140×114×18 140×114×18
2×NSplitter
封裝規格及尺寸 單位 2×4 2×8 2×16 2×32 2×64
①基本裸帶封裝
長×寬×高 50×4×4 50×4×4 60×7×4 60×7×4 60×12×4
②小型盒式封裝 60×7×4 80×12×4 80×12×4 80×20×6 100×40×6
③模組盒式封裝 100×80×10 100×80×10 100×80×10 140×114×18 140×114×18
特點
1.工作波長寬
2.插入損耗低
3、小偏振相關損耗低
4.小型化設計
5.通道間一致性良好
6.高可靠性和穩定性
7.通過GR-1221-CORE可靠性測試
8.通過GR-12091-CORE可靠性測試
9.符合RoHS標準
10．可根據客戶需求提供不同種類的連線頭，安裝快捷，性能可靠
套用
機架式：安裝在19寸的OLT機櫃內;在光纖分支入戶時，提供的安裝設備是標準數字機櫃;當ODN需要放置於桌上時。
盒式：安裝在19寸標準機架內;在光纖分支入戶時，提供的安裝設備是光纜交接箱;在光纖分支入戶時，客戶指定的設備內安裝。
裸纖式：①安裝在各種類型的尾纖盒內。②安裝在各種類型的測試儀表內及WDM系統。
分支器型：①安裝在各種類型的光配器材內。②安裝在各種類型的光測試儀表內。
微型：①安裝在光纜接頭盒內。②安裝在模組盒內。③安裝在配線箱內。
微型：安裝在光纜接頭盒內。安裝在模組盒內。安裝在配線箱內。
插片式：本設備是用於FTTX系統中需分光的用戶接入點，主要完成進入小區或大樓的光纜成端，具有光纖的固定、開剝、熔接、跳線、分路等功能，分光後以入戶光纜的形式進入終端用戶。
托盤式：適用於各類型的光纖分路器、波分復用器等集成安裝使用。
選用優質的光纖連線器、適配器，低插入損耗、高回波損耗；
注
單層托盤最大可配置1分16適配器接口，雙層托盤最大可配置1分32適配器接口。
PLC光分路器性能參數表
1×N PLC Splitter
參數 1X2 1X4 1X8 1X16 1X32 1X64
光纖類型 SMF-28e或者客戶指定
工作波長(nm) 1260～1650
插入損耗(dB) 典型值 3.7 6.8 10.0 13.0 16.0 19.5
最大值 4.0 7.2 10.5 13.5 16.9 21.0
損耗均勻性(dB) 最大值 0.4 0.6 0.8 1.2 1.5 2.5
回波損耗(dB) 最小值 50 50 50 50 50 50
偏振相關損耗(dB) 最大值 0.2 0.2 0.3 0.3 0.3 0.4
方向性(dB) 最小值 55 55 55 55 55 55
波長相關損耗(dB) 最大值 0.3 0.3 0.3 0.5 0.5 0.8
溫度相關損耗(-40~+85℃) 最大值 0.5 0.5 0.5 0.8 0.8 1.0
工作溫度(℃) -40~+85
儲存溫度(℃) -40~+85
(Measuredatroomtemperatureandexcludesconnectorloss室溫值，不包含連線頭)
2×N PLC Splitter
(Measuredatroomtemperatureandexcludesconnectorloss室溫值，不包含連線頭)
參數 連線埠
2X2 2X4 2X8 2X16 2X32 2X64
光纖類型 SMF-28e或者客戶指定
工作波長(nm) 1260～1650
插入損耗(dB) 典型值 3.8 7.4 10.8 14.2 17.0 21.0
最大值 4.2 7.8 11.2 14.6 17.5 21.5
損耗均勻性(dB) 最大值 1.0 1.4 1.5 2.0 2.5 2.5
回波損耗(dB) 最小值 50 50 50 50 50 50
偏振相關損耗(dB) 最大值 0.2 0.2 0.4 0.4 0.4 0.5
方向性(dB) 最小值 55 55 55 55 55 55
波長相關損耗(dB) 最大值 0.8 0.8 0.8 0.8 0.8 1.0
溫度相關損耗(-40~+85℃) 最大值 0.5 0.5 0.5 0.8 0.8 1.0
操作溫度(℃) -40~+85
儲存溫度(℃) -40~+85
注:1.以上為不含連線頭指標；2.可根據要求定做特殊規格產品。
