簡介
光纜接頭盒是通俗的叫法，學名叫光纜接續盒，又稱光纜接續包、光纜接頭包和炮筒。屬於機械壓力密封接頭系統，是相鄰光纜間提供光學、密封和機械強度連續性的接續保護裝置。主要是在適用於各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連線。
盒體採用進口增強塑膠，強度高，耐腐蝕，終端盒適用於結構光纜的終端機房內的接續，結構成熟，密封可靠，施工方便 。 廣泛用於通信、網路系統，CATV有線電視、光纜網路系統等等。右側為二進二出接頭盒；
用於兩根或多根光纜之間的保護性連線、光纖分配，是用戶接入點常用設備之一，主要完成配線光纜與入戶線光纜在室外的連線作用，並可根據FTTX接入需要安裝盒式或簡式光分路器 。
產品特性
·產品的盒體採用優質工程塑膠。
·產品採用2次壓纜技術，確保盒內光纖無附加衰耗。
·產品具有多次復用和擴容功能。
技術特性
·尺寸：高度430mm 內徑Φ135mm 最大外徑Φ210mm
·入纜孔頸：Φ20mm
·單盤芯數：12/24
·最大熔纖盤：最小容量4芯最大容量144芯.
·最大熔纖盤數：6
·拉伸密封性：2000N軸向拉力，不漏氣。
·耐電壓強度：15KV(DC)。
·拉伸密封：產品充氣後，能承受2000N的軸向拉力，不漏氣。
·衝擊密封：產品充氣後，能承受衝擊能量16N*m（牛頓*米）的衝擊三次，產品無裂痕，不漏氣。
·其它各項性能要求均符合YD/T814.1-2004標準要求。
接頭分類
按外形結構可分為帽式光纜接頭盒和臥式光纜接頭盒兩種；
根據光纜敷設方式有架空、管道（隧道）和直埋等類型；
按光纜連線方式分為直通接續和分歧接續兩種；
按密封方式有熱收縮密封型和機械密封型。
1.按外形結構可分為帽式光纜接頭盒和臥式光纜接頭盒兩種；
2.根據光纜敷設方式有架空、管道（隧道）和直埋等類型；
3.按光纜連線方式分為直通接續和分歧接續兩種；
4.按密封方式有熱收縮密封型和機械密封型。
光纜接頭盒規格標識

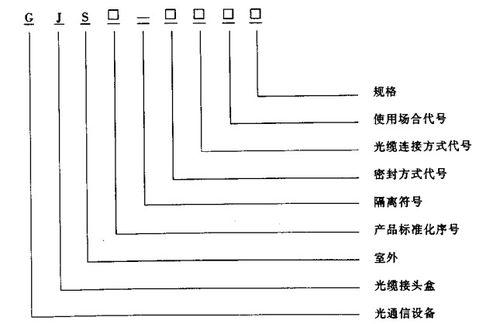

光纜接頭盒根據YD/T814.1-2004，型號應反映出產品的專業代號、主稱代號、使用場合代號、光纜連線方式代號、密封方式代號和規格，產品型號由以下各部分構成如下圖：
例如，用機械密封方式密封的24芯架空光纜的三分歧光纜接頭盒的標記表示為：GJSxx-JF3K24。
一般要求
具有恢復光纜護套的完整性和光纜加強構件的機械連續性的性能。
提供光纜中金屬構件的電氣連通、接地或斷開的功能。
具有使光纖接頭免受環境影響的性能。
提供光纖接頭的安放和餘留光纖存儲的功能。
需要時，光纜接頭盒還應具有防白蟻的性能。
1.具有恢復光纜護套的完整性和光纜加強構件的機械連續性的性能。
2.提供光纜中金屬構件的電氣連通、接地或斷開的功能。
3.具有使光纖接頭免受環境影響的性能。
4.提供光纖接頭的安放和餘留光纖存儲的功能。
5.需要時，光纜接頭盒還應具有防白蟻的性能。
性能要求
光纖接頭經過接頭盒保護後，應能免遭潮氣的侵蝕，不應增加保護前的光纖接頭衰減，以及符合以下要求：
光學性能
光纜接頭盒內的餘留光纖盤繞在光纖安放裝置內，在光纜接頭盒安裝使用的操作中，光纖接頭應無明顯附加衰減。
密封性能
光纜接頭盒按規定的操作程式封裝完畢後，光纜接頭盒內充氣壓力為 (100±5) kPa，浸泡在常溫的清水容器中穩定觀察 15分鐘應無氣泡逸出，或穩定觀察24小時氣壓表指示應無變化。
再封性能
光纜接頭盒按規定的操作程式重複3次封裝後進行試驗。光纜接頭盒內充氣壓力為 l00kPa±5kPa，浸泡在常溫的清水容器中穩定觀察 15分鐘應無氣泡逸出，或穩定觀察 24小時氣壓表指示應無變化。
機械性能
經下列各項試驗後，光纜接頭盒盒體及盒內各部分應無變化，必要時做通光檢查或打開盒體檢查。下列各試驗均應在光纜接頭盒內充入 (60±5) kPa氣壓，試驗後氣壓應無變化；浸人常溫的清水容器中穩定觀察 15分鐘應無氣泡逸出或穩定觀察24h氣壓表指標應無變化，殼體及其構件應無裂痕、損壞和明顯變形 。
安裝方法
光纖準備
1. 去除光纜外皮，（如果有，請去除禁止及鎧裝）然後去除各繞包層至露出松套管，具體方法，請按光纜廠家推薦的標準方法步驟進行，預備長度3米。
2、 用清潔劑清潔松套管及加強芯護套，去除多餘的填充套管，用所提供的砂紙打磨光纜外皮150mm長。
光纜安裝
1 、按光纜外徑選取最小內徑的密封環，並將兩個密封環套在光纜上。
2、將光纜放入相應的入孔內。
3、連線禁止及接地。
4、在兩個密封環之間纏繞上自粘密封膠帶，使密封帶繞到與密封環外徑平齊，以形成一個光纜密封端。
5、將光纜密封端按入光纜入孔內。
6、用喉箍穿過光纜加強筋固定座和纜芯支架，將光纜固定在接頭盒底座上，旋緊喉箍螺釘，直至喉箍抽緊為止。
7、 在光纜上紮上尼龍扎帶，剪斷余長。
8、其餘不用的光纜孔，請用堵頭密封。堵頭上同樣纏繞上密封膠帶，要求與5.2.4相同。
9、 將加強構件纏繞在熔接盤支座的沉頭螺釘上，並壓緊。
光纖接續
1 、預備上盤後盤繞1.5圈的光纖，隨後將余纖全部盤繞在盒體內。
2、 單芯光纖上盤請用單芯緩衝管，帶狀光纖上盤請用帶狀緩衝管。在熔接盤的進口處用尼龍扎帶紮緊。
3、按規定方法對接兩根（帶）光纖，接頭卡入熔接單元卡槽中，余長請在盤內盤繞。
4、將熔接盤蓋上，請壓使其卡到位。
5、按接頭盒需要的容量不同，決定熔接盤疊加的盤數，將熔接盤的疊加型式必須符合光纖接頭的卡入熔接單元並檢查和維護要求。 熔接盤每兩隻疊加，可以將橡膠折頁上六個孔，分別卡住上下兩個盤上的各三個凸扭；四隻橡膠折頁，盤兩邊對稱位置各兩隻，如疊加五個熔接盤，依照上述方法將二層盤與三層扣住，三層盤和四層盤扣住，四層盤和五層盤扣住，以此類推，五個盤就穩定地疊加在一起了。 當需察看或維護某一層盤熔接情況時，只要將該盤單面的上層扣住的兩片折頁拆下，熔接盤即可如翻書頁一樣打開。
盒體密封
1 、盒體封裝：在盒體封裝前先將氣門咀與接地螺釘並緊。 ? 將密封條嵌入盒體四周的密封槽內； ? 在接頭盒兩端“U”槽處也分別用密封條嵌入槽內。 注意：使用密封條，切勿人為拉動密封條，以免泄漏。
2 、將接頭盒上蓋輕輕合上，旋入緊固螺栓，緊固順序按和蓋上標明的數字順序旋緊，用力矩扳手禁固，力矩達到25N·m。
3、待5分鐘後，再用力矩扳手順序擰緊，力矩仍達到25N·m。
盒蓋拆卸
1、按順序鬆開10隻緊固螺栓，此時蓋和座仍在一起。
2、取四隻緊固螺栓分別插入盒體四角，對稱、均勻地旋入在四角頂蓋，使蓋和座分離高達6mm。
3、待5分鐘後再均勻頂蓋使蓋和座分離>6mm，直至可輕易地用手分離蓋和座。 注意：分離時必須輕輕地移開蓋，以免熔接光纖受損。
4、 如增容或檢查結束，需重新合蓋，必須清除舊的密封條，重新敷設密封條到密封槽，包括“U”槽電纜入口端處的密封 。
