簡介

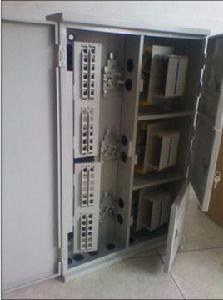

光纜成端的含義是指：室外光纜進入機房後，將光纜外護套開剝一定長度，使光纖套管和加強芯裸露出來，進行以下操作：
1.將金屬加強芯與ODF架上的接地端子緊固連線，使光纜金屬件良好接地，避免雷擊；
2.將光纖套管用塑膠扎帶在ODF機架內綁紮整齊，每個套管對應一個熔纖盤；
3.將光纖套管開剝一定長度，將光纖與尾纖進行熔接，然後將尾纖和光纖在熔纖盤內盤放整齊；
4.將光纜吊牌固定在光纜上面，對光纜進行標識；
5.將光纖各纖芯對應的開放路由填入ODF架上的資料標籤，以便維護查找。
區別
光纜接續與 光纜成端區別
光纜接續：一般是指的兩根光纜之間的連線，一般做在野外的接頭盒或者交接箱裡，就是兩根光纖用熔接機熔接在一起
光纜成端：一般是指的光纜到局端後熔接上尾纖以便與光端機等設備相連線
監測方法
成端的熔接質量無法監測
對於光纖熔接質量的監測, 目前在工程中主要有3 種監測方法,
一是利用熔接機的顯示螢幕進行監測;
二是利用OTDR對接續點進行監測;
三是利用光源,光功率計對熔接損耗進行剪斷或是插入測試, 但由於剪斷 或是插入都屬於破壞性測試, 故在工程中多不採用.
下面就前兩種監測方式進行探討:利用熔接機進行監測:熔接機是採用P S A 影像技術, 通過對圖像數據處理提取光纖位置參數, 來透視兩根熔接光纖的對芯情況, 對熔接部位的連線情況粗略估算. 那么, 工程套用中, 成端者就可利用該原理來估算成端熔接值. 首先調整熔接機顯示螢幕的聚焦旋鈕, 使螢幕能清晰地顯示出待熔光纖的纖芯與包層的明暗界線. 然後熔接中注意觀察兩根光纖的纖芯與包層界面, 當熔接時,熔接點沒有氣泡產生或是兩根光纖的纖芯, 包層界面保持直線無扭曲現象, 就可認為熔接損耗是在合格範圍之內.否則,則視為不合格,需重新熔接.
利用OTDR對成端熔接監測時,由於進站光纜 D T 成端接續中,無論是T B X法,還是O F D 法,供接續的尾纖最長不過 15 該長度是任何OTDR的盲區
成端熔接異常或是熔接機拒熔
光纜的成端是通過熔接法將尾纖光纖與光纜光纖構築迴路, 與常規的線路光纜熔接法相比, 其需熔接的對象已發生了改變.某些時間裡,從熔接機顯示螢幕中, 成端者可發現待熔接的兩個光纖端面切割都合格, 但熔接機對光纖進行對芯時, 卻在螢幕上出現 " 圖像處理故障""或灰塵設定故障"的提示; 甚至個別時候, 光纜光纖雖能與尾纖光纖相熔接, 但從顯示熔接效果的螢幕上, 可看到兩根光纖的纖芯在熔接處出現錯位, 或有氣泡存在, 甚至熔接點凹陷. 以上這些不良的熔接狀況的 出現, 常讓習慣於線路光纜熔接技術的操作人員, 百思不得其解. 其實導致以上異常現象的原因是由於尾纖光纖與光纜光纖的結構不同所造成. 常用的尾纖的軸向直徑一般為28 mm 由外向內分別為黃色的P 外護套, E 芳綸加強纖維,白色的二次塗覆層, 本色的一次塗覆層, 最里 面才是需熔接的裸纖; 而光纜光纖軸向直徑為01 m, .8 m-9 2萬方數據都無法避開的. 沿用OTDR的損耗測試 " 四點法" 來對
結論
光纜進站後的成端質量的優劣, 將直接影響光纖鏈路的傳輸性能及整個系統的通信質量. 因此, 採用合理、可靠的成端方式至關重要. 特別是光纜城域網大規模普及套用的今天,光纜的成端工藝更迫切需要標準化, 規範化. 而欲達到此目的, 相應的解決方案除了光纜技 術人員不斷地在工程中總結,完善成端工藝外,尚需 T B X 櫃式O F -O , D 生產商家將產品在出廠前就通過工程套用來論證其設計是否科學, 並且在產品出廠時配備 建議使用的說明書,進一步來提高光纜通信工程的質量.
熔接點的損耗值進行測試,顯然行不通. 但改用O R的光纖衰減測試的 " D T 兩點法" 卻可 , 推算出熔接損耗. 即將OTDR的兩個測試點在設定上分 別避開OTDR測試曲線的前端及末端的兩個菲涅爾反 射峰, 記錄下被測光纖的公里衰減值, 並根據其值的大 小與國家規定的標準相比較, 來確定成端接續質量的好 壞.另外區域網路中光纖路徑較短,成端者也可通過對 O D 的背向散射曲線波形進行觀側. TR 即根據其波形的 始端至中部是否平坦, 來判定其熔接值大小. 當測試曲 線無明顯的下降台階時, 即可認為成端熔接值合格. 若 測試曲線有台階則需重新熔接.
