熔融拉錐光分路器

≦14.2/0.4 ≦14.8/0.5 ≦21.5/0.2

簡介

熔融拉錐是將兩根或多根光纖捆在一起，然後在拉錐機上熔融拉伸，並實時監控分光比的變化，分光比達到要求後結束熔融拉伸，其中一端保留一根光纖（其餘剪掉）作為輸入端，另一端則作多路輸出端。目前成熟拉錐工藝一次只能拉1×4以下。1×4以上器件，則用多個1×2連線在一起。再整體封裝在分路器盒中。

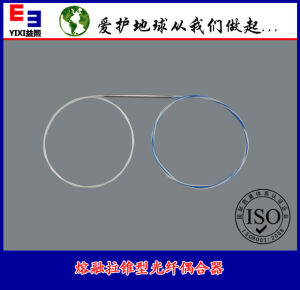

熔融拉錐光分路器

生產工藝

主要優點

（1）拉錐耦合器已有二十多年的歷史和經驗,許多設備和工藝只需沿用而已,開發經費只有PLC的幾十分之一甚至幾百分之一
（2）原材料只有很容易獲得的石英基板,光纖,熱縮管,不鏽鋼管和少些膠,總共也不超過一美元.而機器和儀器的投資折舊費用更少，1×2、1×4等低通道分路器成本低。
（3）分光比可以根據需要實時監控，可以製作不等分分路器。

主要缺點

1）損耗對光波長敏感，一般要根據波長選用器件，這在三網合一使用過程是致命缺陷，因為在三網合一傳輸的光信號有1310nm、1490nm、1550nm等多種波長信號。
（2）均勻性較差，均勻性是指均分光的分路器各輸出端的插入損耗變化量。1X4標稱最大相差1.5dB左右，1×8以上相差更大，不能確保均勻分光，可能影響整體傳輸距離。
（3）插入損耗隨溫度變化變化量大（TDL）；插入損耗是指某一連線埠輸出光功率與輸入端光功率之比。插入損耗是由兩個部分組成：一部分是附加損耗，另一部分是分光比因素；器件的分光比不同，插入損耗也不相同，因此；在標準中也沒做具體規定。
（4）多路分路器（如1×16、1×32）體積比較大，可靠性也會降低，安裝空間受到限制。

熔融拉錐光分路器特點

附加損耗低
偏振相關損耗低
穩定性好
雙工作視窗
三工作視窗
波長隔離度高
小體積
分光比任選

熔融拉錐光分路器套用領域

光纖通信系統
光纖局域網
CATV
FTTH
光纖感測器
測量儀器

封裝信息

結構 1×2or2×2
尾纖長度 1m或客戶要求
尾纖類型 250m裸纖 900m松套管 2mm、3mm松套管
封裝尺寸
（￠×L）mm ￠3.0×54 ￠3.0×70 90×14×8.5
外殼 不鏽鋼（圓） 不鏽鋼（圓） 小模組

性能指標

等級
參數 P級 A級
工作波長（nm） 1310,1550或其它
工作頻寬（nm） ±15
典型附加損耗（dB） ≦0.10 ≦0.15
插入損耗（dB） 50/50 ≦3.4 ≦3.6
40/60 ≦4.4/2.6 ≦4.7/2.8
30/70 ≦5.7/1.9 ≦6.0/2.0
20/80 ≦7.6/1.2 ≦8.0/1.3
10/90 ≦11.0/0.65 ≦11.5/0.8
5/95 ≦14.2/0.4 ≦14.8/0.5
2/98 ≦18.5/0.25 ≦19.0/0.35
1/99 ≦21.5/0.2 ≦22.0/0.3
偏振相關損耗（dB） ≦0.10 ≦0.15
方向性（dB） ≧55
工作溫度（℃） -20～+70
註：可按客戶規格的要求定製
