PGZ88式高射炮

PGZ88式高射炮

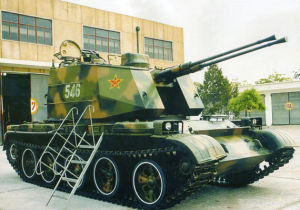

PGZ88式雙管37毫米自行高炮該炮是我國自行研製的第一代具有良好戰技性能的小口逕自行高炮。1978年3月開始研製,1980年6月確定研製方案和性能指標,1985年9月製造出工廠鑑定樣車,1986年10月生產出4輛設計定型樣車,1989年1 1月設計定型後投入批量生產並裝備部隊。

裝置

圖片圖片
PGZ88式雙管37毫米自行高炮採用H/PJ76式雙管37毫米自動艦炮,底盤採用改進型79式主戰坦克底盤,在全封閉焊接炮塔上安裝有搜尋測距雷達、敵我識別應答機、光電坐標儀、光環鏡和機電混合模擬式指揮儀等火控系統。
H/PJ76式雙管37毫米自動艦炮採用身管短後坐彈簧復進式自動方式,可單發射擊、點射、連射;以壓縮空氣為動力進行裝填,6個氣瓶可供雙管裝填6次;火炮採用彈鏈雙向自動供彈,500發容量的圓筒形彈箱位於底盤中部甲板上;火炮配用76式曳光殺傷榴彈,全彈重2公斤,配著發引信,延時自炸時間12~15秒,曳光時間不小於8秒;火炮採用電力驅動進行遙控射擊;雙管並列配置,火炮中心距330毫米,自動部分全長4125毫米,身管重量100公斤,後坐力76.5千牛。
改進後的79式主戰坦克底盤,車體中部加長440毫米,炮塔座圈直徑為2280毫米,車體首上首下甲板和側甲板均減小了厚度。動力由一台12150L一11柴油發動機提供,標定功率427千瓦。為了適應自行高炮對供電的需要,底盤配有分動箱,由主機帶動擴大電機和電磁恆頻交流發電機工作。
PGZ88式雙管37毫米自行高炮配有完善的火控系統,具有良好的獨立作戰能力。搜尋測距雷達、敵我識別應答機、光電坐標儀組成了目標探測系統。搜尋測距雷達安裝在炮塔正後部,以30轉,分的速度旋轉,可獨立搜尋目標,也可在方向上跟隨光電坐標儀進行測距,其搜尋距離8000~15000米,搜尋高度100~3000米。敵我識別應答機天線與搜尋測距雷達天線合二為一。單柄操縱桿控制的潛望式跟蹤瞄準鏡、雷射測距機(最大測距距離8000米,測距頻率5次/秒)和雷射信息處理機組成光電坐標儀。整個目標探測系統可在較遠距離發現和捕獲目標並準確確定空中目標方位,及時將目標信息傳遞給火炮隨動系統,系統的作戰反應時間10秒左右。另外,該炮還配備有大視場潛望式光環鏡和空對地射擊轉換機構,可以半自動對空和對地射擊。

性能參數

PGZ88式雙管37毫米自行高炮有5種工作方式:雷達測距全自動工作方式,雷射測距全自動工作方式,光電坐標儀工作方式,裝定距離工作方式,光環鏡工作方式。單炮作戰範圍28.26平方公里。該炮初速1000米/秒,有效射高3000米,有效斜距3800米,理論射速2×360發/分,身管長3000毫米,高度射界.5。~+85度,方向射界360。,高低瞄準速度0/5度~40度/秒,方向瞄準速度0.5。~60。/秒,,炮向前行軍狀態尺寸(長×寬×高)7218毫米×3270毫米×3395毫米,戰鬥全重35000公斤,乘員4人,最大公路速度50公里/時,最大公路行程440公里。
