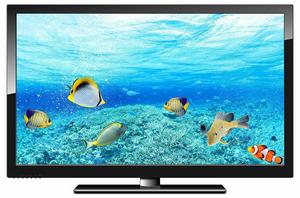

PDP(Plasma Display Panel,等離子顯示板,台灣地區稱為電漿顯示)是一種利用氣體放電的顯示技術,其工作原理與日光燈很相似。

它採用等離子管作為發光元件,螢幕上每一個等離子管對應一個像素,螢幕以玻璃作為基板,基板間隔一定距離,四周經氣密性封接形成一個個放電空間。放電空間內充入氖、氙等混合惰性氣體作為工作媒質。在兩塊玻璃基板的內側面上塗有金屬氧化物導電薄膜作激勵電極。 當向電極上加入電壓,放電空間內混合氣體便發生電漿放電現象。氣體電漿放電產生紫外線,紫外線激發螢光屏,螢光屏發射出可見光,顯現出圖像。

原理

PDP PDP

在過去的75年中,大量的主流電視機都是由同一種技術製造的,也就是陰極射線管(簡稱CRT)。CRT是一種使用陰極射線管(Cathode Ray Tube)的顯示器,主要有五部分組成:電子槍(Electron Gun),偏轉線圈(Deflection coils),蔭罩(Shadow mask),螢光粉層(Phosphor)及玻璃外殼。CRT技術的一個規律就是:螢幕面積越大,顯像管也就越長,只有這樣才能保證掃描電子槍有足夠的深度空間把電子束打到整個螢幕上。

新型的PDP電視開始搶占市場並成為時尚電視換代的代言人。這種新型電視具有和基於CRT技術生產的電視一樣寬大的顯示屏,但它的厚度只有10厘米左右。PDP影像的形成主要取決於高能量的電子束打在螢幕上數以百萬計的小點(我們稱之為“像素”)後所產生的亮度,在絕大多數電視上,共有三種(紅、綠、藍)顏色的像素,這三種顏色的像素被平均的分布在整個螢幕上。所有的色彩都可以通過選定的三種單色光,以適當的比例混合而成,而且絕大多數的彩色光也可以分解成特定的三種單色光。這三種選定的顏色被稱為三原色,三原色相互獨立,其中任一種基色是不能由另外兩種基色混合而得到的,但它們相互以不同的比例混合,就可以得到不同的其它顏色。

PDP PDP

等離子顯示屏是一種利用氣體放電的顯示裝置,這種螢幕採用了等離子管作為發光元件。大量的等離子管排列在一起構成整個全螢幕幕。每個等離子管作為一個像素,每個像素由三種不同顏色的發光體組成---- 紅、綠、藍。由這些像素的明暗和顏色組合變化產生各種灰度和色彩的圖像,這與CRT的原理很相似。等離子管的中心元件就是電漿,它是由自由流動的離子(帶電的原子)和電子(帶負電的粒子)組成的氣體。在通常情況下,氣體主要由不帶電的粒子組成,也就是說,一個單獨的氣體分子包括了相同數量的質子(原子核裡帶正電荷的粒子)和電子,帶負電荷的電子和帶正電荷的質子保持著完美的平衡,所以原子的淨電荷為零。

如果利用加大電壓的方法把一些電子放入到氣體內,那么它就會立刻產生變化,自由的電子與原子相撞,並使原子內部的電子數目失衡,這就會使其帶正電荷,並產生了離子。在穩定電漿中如果有電流穿行其中,那么帶負電的粒子就會沖向那些帶正電粒子的區域,而帶正電的粒子也會殺向那些帶負電粒子的區域。

在這樣的運動中,雙方的粒子不斷地進行著撞擊。這些撞擊激發了電漿中的氣體原子,促使它們發出了光。這個工作原理很類似於普通日光燈。

等離子顯示屏上每個等離子對應的小室內都充有氖、氙原子,當它們被撞擊時便發出了光。一般來講,這些原子發出的光只是紫外線光,而紫外線光人眼是無法辨別的。但正是這些紫外線光,才激發了我們可見的光線。

優點

等離子顯示技術證明比傳統的顯像管和LCD液晶顯示屏具有更高的技術優勢,表現在:

優點一

PDP PDP

與直視型顯像管彩電相比,PDP顯示器的體積更小、重量更輕,而且無X射線輻射。另外,由於PDP各個發光單元的結構完全相同,因此不會出現顯像管常見的圖像幾何畸變。PDP螢幕亮度非常均勻——沒有亮區和暗區,不像顯像管的亮度——螢幕中心比四周亮度要高一些,而且,PDP不會受磁場的影響,具有更好的環境適應能力。PDP螢幕也不存在聚焦的問題,因此,完全消除了顯像管某些區域聚焦不良或年月已久開始散焦的頑症;不會產生顯像管的色彩漂移現象,而表面平直也使大螢幕邊角處的失真和色純度變化得到徹底改善。同時,其高亮度、大視角、全彩色和高對比度,意味著PDP圖像更加清晰,色彩更加鮮艷,感受更加舒適,效果更加理想,令人嘆為觀止,傳統電視難以望其項背。

優點二

PDP PDP

與LCD液晶顯示屏相比,PDP顯示有亮度高、色彩還原性好、灰度豐富、對迅速變化的畫面回響速度快等優點。由於螢幕亮度高達150Lux,因此可以在明亮的環境之下盡情欣賞大畫面的視訊節目。另外,PDP視野開闊,能提供格外亮麗、均勻平滑的畫面和前所未有的更大觀賞角度。PDP的視角高達160度,普通電視機在大於160度的地方觀看時畫面已嚴重失真,至於視角只有40度左右的液晶顯示屏則更加望塵莫及。此外,PDP平而薄的外型使其優勢更加明顯,特別適合公共信息顯示、壁掛式大螢幕電視和自動監視系統。

優點三

由於PDP顯示器很容易與大規模積體電路聯合“行動”、匹配“作戰”,於是,它能以輕裝上陣。體內零部件任憑拆卸,工藝方便易行,結構更加簡單,很適合現代化大批量生產。同時也因此能夠大幅度減少機子的體積和重量,效果十分理想。

缺點

缺點一

由於PDP等離子顯示屏的結構特殊也帶來一些弱點。比如由於等離子顯示是平面設計,而且顯示屏上的玻璃極薄,所以它的表面不能承受太大或太小的大氣壓力,更不能承受意外的重壓。

缺點二

PDP顯示屏的每一顆像素都是獨立地自行發光,相比於顯像管電視機使用一支電子槍而言,耗電量自然大增。一般等離子顯示器的耗電量高於300瓦,是未來家電中不折不扣的耗電大戶。由於發熱量大,所以PDP顯示器背板上裝有多組風扇用於散熱。

缺點三

另PDP價格較高,主要用於公共場所,如飛機場、火車站、展示會場、企業研討、學術會議及遠程會議等。

分類

當使用塗有三原色(也稱三基色)螢光粉的螢光屏時,紫外線激發螢光屏,螢光屏發出的光則呈紅、綠、藍三原色。當每一原色單元實現256級灰度後再進行混色,便實現彩色顯示。電漿顯示器技術按其工作方式可分為電極與氣體直接接觸的直流型PDP和電極上覆蓋介質層的交流型PDP兩大類。目前研究開發的彩色PDP的類型主要有三種:單基板式(又稱表面放電式)交流PDP、雙基板式(又稱對向放電式)交流PDP和脈衝存儲直流PDP。

DCPDP

放電氣體與電極直接接觸,電極外部串聯電阻作限流之用,發光位於陰極表面,且為與電壓波形一致的連續發光。

ACPDP

放電氣體與電極由透明介質層相隔離,隔離層為串聯電容作限流之用,放電因受該電容的隔直通交作用,需用交變脈衝電壓驅動,為此無固定的陰極和陽極之分,發光位於兩電極表面,且為交替呈脈衝式發光。

SM-PDP

以金屬蔭罩代替傳統的絕緣介質障壁。具有製作工藝簡單,易於實現大批量生產;放電電壓低,亮度高,回響頻率快的優點。

距離

目前在國外有關於觀看距離的標準只有一個,16:9 的觀看距離應約等於螢幕高度的2倍, 4:3則是螢幕高度2.5倍,因為同一個尺寸,16:9的有效面積會比 4:3小,所以,16:9的觀看距離要比4:3的近一些,所以,50寸的最佳距離是2.5米左右,43寸的最佳距離是1.8米左右。

處理辦法

一、根據故障表現判斷故障點組件

1. PDP機頂盒上CPU為主,開機時要檢測顯示屏是否正常,包括硬體檢測和軟體通訊協定,屏上接口電路異常或電源(PSU)失敗,都會導致不開機,機頂盒藍燈閃爍幾秒後又變為紅燈。此時需檢查25針連線接口是否鬆動,機頂盒數字處理板CPU復位腳電壓是否正確,屏上LVDS轉接板控制電路是否虛焊、假焊,顯示屏電源電壓是否正常。

2.畫面出現規則的大面積黑塊(約占整屏1/4)、或彩色細長條等規則缺陷,可能是地址驅動電路接口線插鬆動或損壞、柔性電路劃傷或其上某條印刷線路燒斷。

3. 開機正常,但畫面不亮,須檢查顯示屏電源掃描電壓Vsc、維持電壓Vs、地址驅動電壓Va是否正常,若其中一路異常,須斷開和驅動板相連的有關線插,確認是電源問題還是驅動電路損壞。

注意:插拔線插之前一定要做好對應標記,以免誤插損壞顯示屏。

4.開機正常,無畫面,但有背景亮光且按選單鍵有顯示,須檢查機頂盒工廠設定有關逐行處理部分數據是否正常,此部分電路供電電壓是否正常。

5.畫面大部分正常,但某些畫面或邊緣隨機出現不規則彩色點狀干擾或彩斑,或感覺缺某種色,首先檢查25針連線是否鬆動,然後檢查A/D轉換、數字處理部分IC是否連焊、虛焊或有異物,再更換顯示屏上41針R、G、B數據連線。

二、PDP故障處理辦法

如果可能的話,請用相機拍下故障情況。並記下顯示屏左上腳的顯示模組編號(供應商)。

1. 顯示屏損壞

A 驅動電路損壞,可換板解決的,寄回總部維修驅動板。

B 柔性電路損壞及不可維修時再將整機寄回總部。

2. 顯示屏電源故障,一般不建議維修,寄回總部或用備損件更換,除非是明顯的簡單故障。更換時注意線插位置,然後根據顯示屏右上角標定的電壓標準調整,具體調整方法參考調試說明。

3.機頂盒故障,可先用好機頂盒確認,再查是哪塊板,更換或維修,根據緊急程度處理。
