PCI插槽

PCI插槽，是基於PCI局部匯流排(Peripheral Component Interconnection，周邊元件擴展接口)的擴展插槽。其顏色一般為乳白色，位於主機板上AGP插槽的下方，ISA插槽的上方。其位寬為32位或64位，工作頻率為33MHz,最大數據傳輸率為133MB/sec(32位)和266MB/sec(64位)。可插接顯示卡、音效卡、網卡、內置Modem、內置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、電視卡、視頻採集卡以及其它種類繁多的擴展卡。PCI插槽是主機板的主要擴展插槽，通過插接不同的擴展卡可以獲得電腦能實現的幾乎所有功能，是名副其實的“萬用”擴展插槽。

基本信息

• 中文名：PCI插槽
• 英文名：Peripheral Component Interconnection

• 位置：主機板上AGP插槽 ISA插槽之間
• 特徵：乳白色外觀
• 性質：擴展插槽

簡介

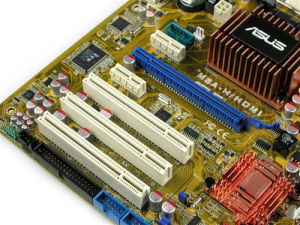

PCI插槽

PCI插槽是基於PCI局部匯流排(Peripheral Component Interconnection，周邊元件擴展接口)的擴展插槽，其顏色一般為乳白色，位於主機板上AGP插槽的下方，ISA插槽的上方。其位寬為32位或64位，工作頻率為33MHz,最大數據傳輸率為133MB/sec(32位)和266MB/sec(64位)。可插接顯示卡、音效卡、網卡、內置Modem、內置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、電視卡、視頻採集卡以及其它種類繁多的擴展卡。PCI插槽是主機板的主要擴展插槽，通過插接不同的擴展卡可以獲得目前電腦能實現的幾乎所有功能，是名副其實的“萬用”擴展插槽。

PCI匯流排

一種由英特爾（Intel）公司1991年推出的用於定義局部匯流排的標準。此標準允許在計算機內安裝多達10個遵從PCI標準的擴展卡。最早提出的PCI匯流排工作在33MHz頻率之下，傳輸頻寬達到133MB/s(33MHz * 32bit/s)，基本上滿足了當時處理器的發展需要。隨著對更高性能的要求，1993年又提出了64bit的PCI匯流排，後來又提出把PCI 匯流排的頻率提升到66MHz。目前廣泛採用的是32-bit、33MHz的PCI 匯流排，64bit的PCI插槽更多是套用於伺服器產品。從結構上看，PCI是在CPU和原來的系統匯流排之間插入的一級匯流排，具體由一個橋接電路實現對這一層的管理，並實現上下之間的接口以協調數據的傳送。管理器提供信號緩衝，能在高時鐘頻率下保持高性能，適合為顯示卡，音效卡，網卡，MODEM等設備提供連線接口，工作頻率為33MHz/66MHz。
PCI匯流排系統要求有一個PCI控制卡，它必須安裝在一個PCI插槽內。這種插槽是目前主機板帶有最多數量的插槽類型，在當前流行的台式機主機板上，ATX結構的主機板一般帶有5～6個PCI插槽，而小一點的MATX主機板也都帶有2～3個PCI插槽。根據實現方式不同，PCI控制器可以與CPU一次交換32位或64位數據，它允許智慧型PCI輔助適配器利用一種匯流排主控技術與CPU並行地執行任務。PCI允許多路復用技術，即允許一個以上的電子信號同時存在於匯流排之上。

發展過程

由於PCI 匯流排只有133MB/s的頻寬，對音效卡、網卡、視頻卡等絕大多數輸入/輸出設備顯得綽綽有餘，但對性能日益強大的顯示卡則無法滿足其需求。Intel在2001年春季的IDF上，正式公布了旨在取代PCI匯流排的第三代I/O技術，該規範由Intel支持的AWG(Arapahoe Working Group)負責制定。2002年4月17日，AWG正式宣布3GIO1.0規範草稿制定完畢，並移交PCI-SIG（PCI特別興趣小組，PCI-Special Interest Group）進行審核。開始的時候大家都以為它會被命名為Serial PCI(受到串列ATA的影響)，但最後卻被正式命名為PCI Express，Express意思是高速、特別快的意思。
2002年7月23日，PCI-SIG 正式公布了PCI Express 1.0規範，並於2007年初推出2.0規範（Spec 2.0），將傳輸率由PCI Express 1.1的2.5GB/s提升到5GB/s；目前主流的顯示卡接口都支持PCI-E 2.0。
