PCBA線上測試站

PCBA線上測試站TS-100A
低成本、高效率PCBA線上測試升級改造

PCBA線上測試站PCBA線上測試站

前言:

PCBA線上測試升級改造,是針對目前滯後的手工PCBA測試及日益提升的產能效率需求而誕生的。通過通用接駁台與現有生產線實現無縫連線,配合現有的ICT、FCT測試設備,可以組成一條完整的自動化測試線,實現無人值守,自動測試,達到提高效率、減少人工的目的。

特點:

測試通用性好:搭配客戶現有的ICT測試儀及功能測試設備進行改造;兼容常用測試治具。
定位精度高:採用雷射感測器定位,確保PCBA與測試治具的定位精度。
PCBA安全防護及檢測:採用光學感測器,PCBA放入測試治具後,對PCBA高度及定位檢測,防止PCBA測試時損壞。
自動化:PCBA板測試完成後,良品和不良品自動分類和收集。
低成本:兼容市面上所有上板機、收板機,可以低成本快速組建測試工作站
靈活性、擴展性強:可以在工作站中加入自動蓋章機、自動貼標機等。
易用、維護簡單:電氣部分採用PLC控制,人機互動觸控螢幕操作,可根據實際需要調整PCBA傳送頻寬度、速度、壓床氣壓等。

參數:

輸入電源   AC220V
壓床氣壓   4.0~6.0MPa
壓床行程   150mm,可調整±5mm
PCBA定位   雷射感測器
PCBA安全防護及檢測   光學感測器+機械裝置
PCBA尺寸   L(50-450mm)*W(50-350mm)
軌道高度   900mm+/-20mm
傳動方式  步進馬達+3mm圓皮帶
傳送速度  可調
傳送方向  左至右;右至左
控制方式   PLC控制,人機互動觸控螢幕操作
通用性   ICT+功能測試,兼容常用測試治具
擴展性   SMEMA標準接口,兼容通用上板機、收板機、自動蓋章機、自動貼標機等
外觀尺寸  L100*W100*H150cm
重量   300Kg

典型套用:

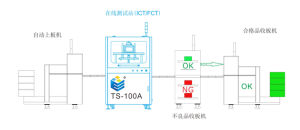

1、組建自動測試站
組建自動測試站組建自動測試站

2、嵌入自動化生產線
嵌入自動化生產線嵌入自動化生產線
