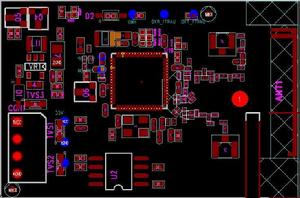

PCB布局設計

PCB布局設計

印製線路板的設計工藝流程包括原理圖的設計、電子元器件資料庫登錄、設計準備、區塊劃分、電子元器件配置、配置確認、布線和最終檢驗。在流程過程中,無論在哪道工序上發現了問題,都必須返回到上道工序,進行重新確認或修正。

設定技巧

設計在不同階段需要進行不同的格點設定,在布局階段可以採用大格點進行器件布局;
對於IC、非定位接外掛程式等大器件,可以選用50~100mil的格點精度進行布局,而對於電阻電容和電感等無源小器件,可採用25mil的格點進行布局。大格點的精度有利於器件的對齊和布局的美觀。

布局規則

1、在通常情況下,所有的元件均應布置在電路板的同一面上,只有頂層元件過密時,才能將一些高度有限並且發熱量小的器件,如貼片電阻、貼片電容、貼片IC等放在低層。
2、在保證電氣性能的前提下,元件應放置在柵格上且相互平行或垂直排列,以求整齊、美觀,在一般情況下不允許元件重疊;元件排列要緊湊,元件在整個版面上應分布均勻、疏密一致。
3、電路板上不同組件相臨焊盤圖形之間的最小間距應在1MM以上。
4、離電路板邊緣一般不小於2MM.電路板的最佳形狀為矩形,長寬比為3:2或4:3.電路板面尺大於200MM乘150MM時,應考慮電路板所能承受的機械強度。

布局技巧

在PCB的布局設計中要分析電路板的單元,依據起功能進行布局設計,對電路的全部元器件進行布局時,要符合以下原則:
1、按照電路的流程安排各個功能電路單元的位置,使布局便於信號流通,並使信號儘可能保持一致的方向。
2、以每個功能單元的核心元器件為中心,圍繞他來進行布局。元器件應均勻、整體、緊湊的排列在PCB上,儘量減少和縮短各元器件之間的引線和連線。
3、在高頻下工作的電路,要考慮元器件之間的分布參數。一般電路應儘可能使元器件並行排列,這樣不但美觀,而且裝旱容易,易於批量生產。

特殊元器件與布局設計

在PCB中,特殊的元器件是指高頻部分的關鍵元器件、電路中的核心元器件、易受干擾的元器件、帶高壓的元器件、發熱量大的元器件,以及一些異性元器件,這些特殊元器件的位置需要仔細分析,做帶布局合乎電路功能的要求及生產的需求。不恰當的放置他們可能產生電路兼容問題、信號完整性問題,從而導致PCB設計的失敗。
在設計中如何放置特殊元器件時首先考慮PCB尺寸大小。PCB尺寸過大時,印刷線條長,阻抗增加,抗燥能力下降,成本也增加;過小時,散熱不好,且臨近線條容易受干擾。在確定PCB的尺寸後,在確定特殊元件的擺方位置。最後,根據功能單元,對電路的全部元器件進行布局。特殊元器件的位置在布局時一般要遵守以下原則:
1、儘可能縮短高頻元器件之間的連線,設法減少他們的分布參數及和相互間的電磁干擾。易受干擾的元器件不能相互離的太近,輸入和輸出應儘量遠離。
2一些元器件或導線有可能有較高的電位差,應加大他們的距離,以免放電引起意外短路。高電壓的元器件應儘量放在手觸及不到的地方。
3、重量超過15G的元器件,可用支架加以固定,然後焊接。那些又重又熱的元器件,不應放到電路板上,應放到主機箱的底版上,且考慮散熱問題。熱敏元器件應遠離發熱元器件。
4、對與電位器、可調電感線圈、可變電容器、微動開關等可調元器件的布局應考慮整塊扳子的結構要求,一些經常用到的開關,在結構允許的情況下,應放置到手容易接觸到的地方。元器件的布局到均衡,疏密有度,不能頭重腳輕。
一個產品的成功,一是要注重內在質量。而是要兼顧整體的美觀,兩者都比較完美的扳子,才能成為成功的產品。

放置順序

1、放置與結構有緊密配合的元器件,如電源插座、指示燈、開關、連線器等。
2、放置特殊元器件,如大的元器件、重的元器件、發熱元器件、變壓器、IC等。
3、放置小的元器件。

布局檢查

1、電路板尺寸和圖紙要求加工尺寸是否相符合。
2、元器件的布局是否均衡、排列整齊、是否已經全部布完。
3、各個層面有無衝突。如元器件、外框、需要私印的層面是否合理。
3、常用到的元器件是否方便使用。如開關、外掛程式板插入設備、須經常更換的元器件等。
4、熱敏元器件與發熱元器件距離是否合理。
5、散熱性是否良好。
6、線路的干擾問題是否需要考慮。
