產品概述

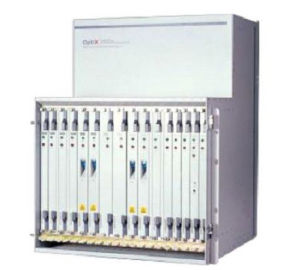

OptiX2500+(Metro3000)STM-16MADM/MSTP光傳輸系統(以下簡稱OptiX2500+)設備是多業務傳送平台(MSTP)設備。該設備將SDH/ATM/乙太網/DWDM技術融為一體；不但具有SDH設備靈活的組網和業務調度能力(MADM)，而且通過對數據業務的二層處理，實現對ATM/乙太網業務的接入、處理、傳送和調度，在單台設備上實現話音、數據等多種業務的傳輸和處理。產品特點
大容量、多速率、多協定的接入Metro3000系統高階交叉能力為128×128VC4，低階交叉能力為2016×2016VC12，可按VC-12、VC-3或VC-4級別進行各連線埠間的業務交叉連線，單子架具有96個STM-1的接入能力。各種工作模式(REG/TM/ADM/MADM)及其任意組合，保證系統具有良好的兼容設計和擴容能力。對於數據業務系統可接入：乙太網接口、ATM接口，並支持N*64k業務接口，實現V.24/V.35/X.21等多種業務接入和匯聚，實現對小顆粒業務的接入和匯聚，對DDN網路的最佳化及基站監控信息的傳送等方面為運營商提供了更多的解決方案。
強大的MADM，靈活的組網和配置能力
Metro3000系統配置相當靈活，每個網元既可配置為單個的STM-4/STM-16TM或ADM系統，也可配置為STM-1、STM-4、STM-16接口組合的MADM系統，可實現多系統間的交叉連線，並具有從TDM業務到數據業務平滑過渡能力。系統採用大規模的交叉連線矩陣和魯棒的軟體設計，利用MADM環網自愈的功能提供快速可靠的網路保護，同時採用分散式調度，把原先業務的集中調度功能改為由多個具有全交叉能力的MADM協同完成，降低網路結構的複雜度。設備滿足多種網路拓撲，包括點對點、線形、環形、網孔形等複雜網路及大型網路組網需要，也可作為城域網中邊緣和接入層業務的匯聚和傳輸，實現對複雜網路各種綜合業務的調配和路由保護。
滿足多樣性的業務需求
三環合一
基於MSTP平台的設計：採用內嵌RPR技術，在一個物理環路上同時實現RPR環、SDH環、ATMVP環三個邏輯環路，提供環網頻寬共享,實現全環網頻寬統計復用。
封裝協定可選、映射顆粒可調
乙太網單板提供GFP/LAPS/PPP三種封裝協定，通過網管進行設定就可選擇所需要的封裝協定。在各廠家封裝協定各不相同的情況下，此功能大大提高了網路的互通能力。
乙太網單板提供VC12/VC3/VC4映射顆粒，並且映射顆粒數目可根據需要靈活調整。此功能充分滿足了客戶對數據業務頻寬的動態調整的需要。
提供多種乙太網業務模式
乙太網單板提供多種以太業務的套用模式：透傳、匯聚、環網共享模式；對於廣泛套用的匯聚模式可實現：FE—〉FE、FE—〉GE、GE—〉GE業務需求，全面滿足了用戶業務需求。
乙太網連線埠匯聚能力最強
乙太網單板提供FE業務最大24：1，GE業務最大48：1的匯聚能力，目前業界最強的規格。連線埠匯聚能力提升了設備的組網能力，使用戶的投資成本降到最低。尤其對於專線業務的開展，連線埠匯聚能力越強，越節省連線埠，從而節省了用戶的投資。
貼近客戶的全數據功能
提供內嵌RPR、LCAS鏈路容量調整機制、CAR承諾接入速率、以太二層交換等關鍵功能，增強了業務處理能力，提高了業務的QOS能力。設備並提供完整的ATM功能，滿足全數據的業務需求。
可靠完備的保護方式，加強網路的生存性
Metro3000系統提供完備的業務保護方式：
設備級保護：
關鍵單元(交叉、時鐘、電源)支持1+1熱備份設備保護；
TPS保護：
支持1.5M/2M/34M/45M/155M的1：n支路保護，並支持2M與155M混合1：n保護(n<=8)。TPS保護將被動保護變為主動保護、盤活了資產，提高網路安全性。
網路級保護：
2F/4FMSP、PP、SNCP、DNI、共享光纖虛擬路徑保護等；
共享光纖虛擬路徑保護：
採用按照邏輯子系統劃分的共享光纖虛擬路徑保護方式，以提高SDH網路生存性和頻寬資源利用率，即將每根光纖提供的頻寬資源按照VC4為單位進行任意劃分，分別劃歸給不同的邏輯子系統，各個邏輯子系統可按照傳輸業務的特點獨立選擇不同的保護方式，這樣一根光纖可同時支持多種保護方式，使業務得到最佳的保護。
網路級鏈路層業務保護：
對於ATM環網業務提供ATMVP-Ring保護，保證業務的可靠傳送，加強網路的生存性；對於以太環網業務提供RP-RING保護方式，加強網路的生存性。
物理特性
OptiX2500+設備主要安裝在ETSI600mm機櫃中。
