概述
廣州創龍推出的TL138-EVM評估套件為開發者使用TIOMAPL138處理器提供了完善的軟體開發環境，系統支持：裸機、Linux2.6.33、Linux2.6.37、Linux3.3以及Wince6.0。提供參考底板原理圖、核心驅動源碼、DSP+ARM雙核通信教程、豐富的Demo程式、完整的軟體開發包，以及詳細的OMAP-L138系統開發文檔，方便用戶快速評估TMS320C6748處理器、設計系統驅動及其定製套用軟體，也大大降低產品開發周期，讓客戶產品快速上市。主要面向電力、通信、工控、音視頻處理等數據採集處理行業。

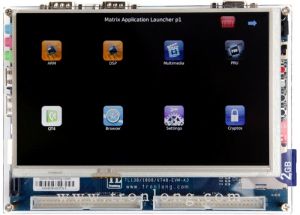

.TL138-EVM評估套件是一個功能豐富的開發板，為嵌入式設計人員提供快捷簡單的實踐方式來評估OMAPL1X系列處理器。該套件提供了一個完整的實驗評估平台
規格參數
處理器
TIOMAP-L138浮點DSP+ARM雙核處理器（PintoPin兼容TMS320C6748，AM1808處理器）
主頻：456MHz
存儲器
128/256MByte工業級DDR2
128M/256M/512MByteNANDFlash
音頻/視頻接口
1個3.5mmLinein音頻輸入接口
.1個3.5mmMicin音頻輸入接口
1個3.5mmLineout音頻輸出接口

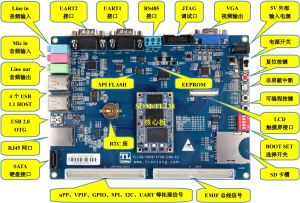

外設接口
串口、USB接口：
UART1，3線串口，RS232電平
UART2，3線串口，RS232電平
1個RS485接口（RS485和UART1復用）
1xUSB2.0OTG（MiniUSB-B母座接口）
4xUSB1.1HOST（2x雙層USBTypeA座）
其他外設接口：
1個標準SD卡座（SD/MMC信號，支持1.8V及3.3V邏輯電壓）
1個10/100Mbps乙太網絡接口（RJ45連線器）
1個SATA接口（7pinSATA硬碟接口）
1個RTC座（RC1220RTC座）
1個JTAG接口（14PinTIRevBJTAG接口）
擴展接口：（2xIDC3簡易牛角座（2x25pin規格））
1路SPI匯流排
1路IIC匯流排
1路UART信號
1路VPIF匯流排
1路uPP匯流排
.1路EMIF匯流排
可設定多個GPIO
輸入接口
1個非禁止中斷按鍵
1個可程式按鍵
1個復位按鍵
LED指示燈
2個電源指示燈
1個系統指示燈
4個可程式指示燈
顯示單元
一個VGA接口
一個24bit真彩色LCD接口（50pinFPC排座；含4電阻式線觸控螢幕接口，解析度可支持1366x768）
電氣參數
工作電壓：3.8V~5.5V（典型值：5V）
工作溫度：-45~85℃
環境濕度：20%~90%，非冷凝
開發板：180mm*130mm

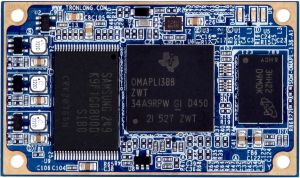

核心板：55mm*33mm
核心板功耗
電壓：5V
電流：280mA
功耗：1.4W

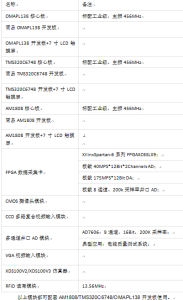

其他硬體模組
.軟體特性
系統支持：裸機、Linux2.6.33、Linux2.6.37、Linux3.3以及Wince6.0
CCS版本號：CCS5.5
套用領域
• 數據採集處理系統
• 智慧型電力系統
• 高精度儀器儀表
• 中高端數控系統
• 通信設備
• 音視頻數據處理
