奧林巴斯
奧林巴斯(OLYMPUS)創立於1919年,1920年在日本第一次成功地將顯微鏡商品化;在癌症防治領域起著極其重要作用的內窺鏡,也是 1950 年由奧林巴斯在世界上首次開發的。迄今為止,奧林巴斯株式會社已成為日本乃至世界精密、光學技術的代表企業之一,事業領域包括醫療、生命科學、影像和產業機械。2011年11月8日,奧林巴斯承認利用企業收購掩蓋投資損失,該公司隱瞞的損失額超過1000億日元(約合人民幣82億元)。產品介紹

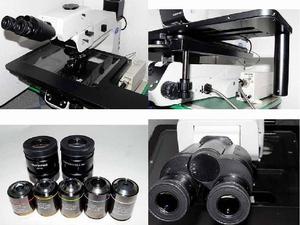

OLYMPUS MX61L半導體/FPD檢查顯微鏡MX61L,透反射照明型顯微鏡是OLYMPUS MX61型號的升級版本,L即為長工作距離,適用最大300mm的樣本,大平台的顯微鏡。
能對應300 mm晶圓和17英寸FPD玻璃基板的電動型號(反射透射兼用)
應對明視場觀察到螢光觀察的多種觀察方法。切換物鏡時自動調節連動的亮度光圈等,實現了舒適的檢查環境。配備14×12英寸載物台,能應對大型樣本。
對比
OLYMPUS MX61L與OLYMPUS MX61的對比:半導體/FPD檢查顯微鏡 規格 | 奧林巴斯MX61L | 奧林巴斯MX61 | ||
光學系統 | UIS2光學系統(無限遠校正) | |||
機身 | 觀察方法 | 明視場/暗視場/微分干涉/簡易偏振光/螢光 | ||
反射/透射 | 反射/透射 | |||
照明裝置 | 機身一體型(明視場,暗視場+1選件) | |||
照明系統 | 反射照明 | 100 W鹵素/100 W水銀/75 W氙 | ||
透射照明 | 纖維光導 | |||
對焦單元 | 電動/手動 | 手動 | ||
行程 | 32 mm | |||
解析度/微調靈敏度 | 微調旋鈕轉動1周移動0.1 mm | |||
最大樣本高度 | 30 mm | |||
物鏡轉換器 | 電動型 | 明視場微分干涉6孔 | ||
明暗視場微分干涉5孔 | ||||
明暗視場微分干涉6孔 | ||||
明暗視場微分干涉中心輸出5孔 | ||||
手動式 | - |
載物台 | 行程 | 14×12英寸右下手柄: 356(X)×305(Y)mm (透射照明範圍356×284 mm) | 8×8 英寸右下手柄: 210(X)×210(Y)mm (透射照明範圍189×189 mm) 6×6 英寸右下手柄: 158(X)×158(Y)mm | |
觀察筒 | 廣角視場 (視場數22) | 倒置 | 雙目/三目觀察筒 | |
正像 | 三目觀察筒 | |||
超寬視場 (視場數26.5) | 倒置 | 三目觀察筒 | ||
正像 | 傾斜三目觀察筒 | |||
附屬檔案單元 | DUV單元/IR單元/電動載物台/自動裝載 | |||
外形尺寸 | 710(W)×843(D)×507(H)mm (標準組合) | 509(W)×843(D)×507(H)mm (標準組合) | ||
重量 | 51 kg(標準組合) | 40 kg(標準組合) |
操作指南
主要操作集中配置在前面板上前面板 [1] 照明強度旋鈕 [2] 物鏡倍率切換 [3] 孔徑光闌調節 | 在對比度的決定上起重要作用的孔徑光闌(AS)的開閉調節,與物鏡的切換和觀察模式連動,用一個按鈕就可以操作。此外,用一個手指就可以調光的旋鈕也配置在前面板上,從而提高了檢查速度。物鏡和孔徑光闌(AS)的按鈕分別斜向配置,手不離開對焦手柄,只要輕動大拇指就可以操作。這個按鈕的傾斜式設計提高了手指尖的感知度,能夠防止錯誤操作。 |
觀察姿勢迅速到位的傾斜鏡筒
傾斜鏡 | 為了適應視點而調整座椅的高度,或是以不合理的姿勢進行檢查的話會浪費時間,降低工作速度。但是,配備傾斜角度為0°~42°(可變高度為150 mm,SEMI S8對應)的傾斜鏡筒,可採取與檢查者體格無關的舒適觀察姿勢,甚至可以站立檢查。此外,這一款鏡筒拉長了從觀察中心軸到觀察者視點的距離,可以在較大的平台上輕鬆操作。 |
高靈敏度載物台可以迅速決定位置
內置離合器的載物台手柄 | 對應300 mm晶圓/17英寸面板的MX-SIC1412R2載物台有較大的透射照明範圍(Y方向284 mm)。另外,內置離合器的載物台手柄,可切換粗調和微調。在顯微鏡觀察的同時能自由地移動載物台,快速完成檢查。 |
安全快速的搬運晶圓
自動晶圓搬送機AL110(200 mm規格)組合 | 奧林巴斯MX61L能與自動晶圓搬送機組合,組合後的尺寸也被設計得很小。能夠無接觸、安全和快速的執行從內面的巨觀檢查到微觀檢查等多種任務。此外,晶圓盒還可以從前面輕鬆設定。如果使用選件的遙控器,那么不良晶圓的登錄、開始和保存都可以在手中快速完成。 |
