簡介

noctua 技術背景
科學知識的匯集和國家最先進的仿真環境能夠提供先進的、高度最佳化的產品,該產品為噪聲效率設定了新的業績基準。多年以來,貓頭鷹把自己放在獨斷創新的靜音散熱、心理聲學最佳化葉輪設計以及新的軸承和驅動技術的最前沿,例如SSO軸承(自穩油壓軸承)或平滑換向驅動器(SCD)。得益於先進的空氣動力學設計措施,如渦控制缺口和斜面葉尖,貓頭鷹的產品一向在軸流風機技術方面挑戰極限。

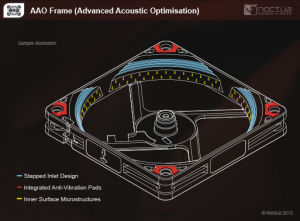

AAO框架
貓頭鷹的AAO(先進的聲學最佳化)框架集成了防振墊,以及貓頭鷹專有的階梯式進氣口設計和內表面微結構,進一步改進風扇的性能及噪音效應.

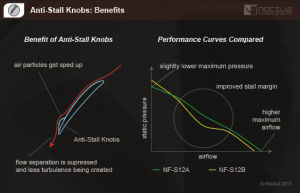

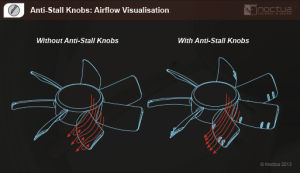

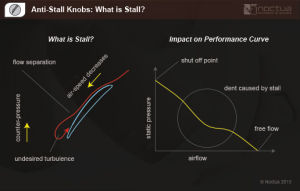

防失速設計
貓頭鷹S12系列葉輪使用了高度最佳化斜切輪葉片以形成優質氣流,但當風扇在高阻力狀態下工作時,例如風力通過較緊的風扇過濾器或在散熱器上使用風扇時,常常會引起失速和氣流分離現象。如果風扇正聚集空氣形成高壓,但通過風扇的空氣不足,空氣粒子沿風扇葉片吸氣面流動的速度會逐漸減小從而聚集到葉片後沿。速度越慢,反壓越高,空氣粒子遠離葉片表面的風險就越大。這種氣流分離的現象就是失速引起的氣流動盪,這降低了效率並使風扇性能曲線上出現凹痕。

NF-S12A的特點就是在風扇葉片後沿安裝了反失速按鈕。反失速按鈕通過在葉片剖面的關鍵點加速空氣流動,可以減少失速和氣流分離現象,即儘管NF-S12A的最大壓力要稍微小一些,但大多數的中和高阻力情況下,它的工作效能更高。如果在關閉點施加的靜壓稍微小一點,NF-S12A的整個性能曲線上會產生更多的壓力,這使得NF-S12A的套用更加全面:例如密式空氣過濾器甚至散熱器。

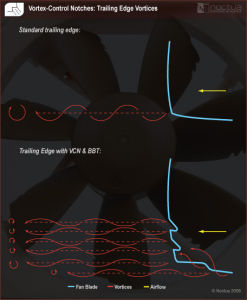

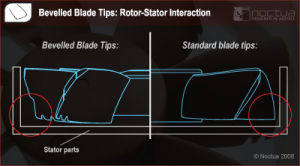

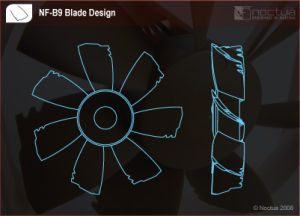

斜切輪葉片設計技術
NF-B9葉片設計採用了先進的降噪技術,如斜面刀片末梢和渦控制槽口。NF-B19的高度最佳化的葉片設計提供了卓越的壓力和極低噪音水平下的氣流性能。.

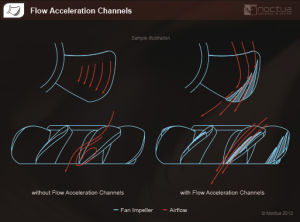

流量加速通道
從風扇葉片吸入側分離出來的邊界層導致了渦流噪聲的增加和較低的氣流效率。為了抑制這種現象,貓頭鷹的A系列葉輪配備了吸入側流加速通道。這些通道改變了葉片的吸入側上的流量分配,並且加快了關鍵的外部刀片區域的氣流。由於在風扇葉片之間的氣流速度相對較低的時候氣流分離的經常發生,通過流加速通道來實現速度的增加,導致了氣流分離的顯著減少,這樣達到了了較低的渦流噪聲和更高的氣流效率。

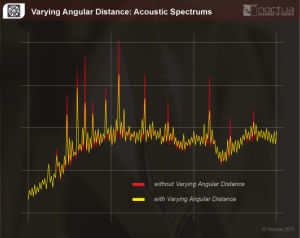

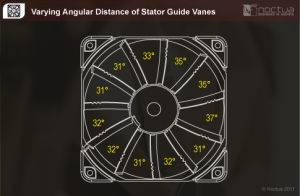

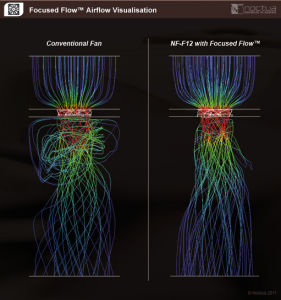

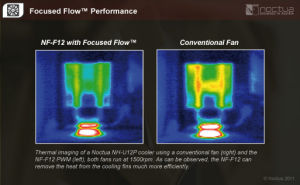

聚流型框架
為了在極高的要求中套用,例如散熱器或散熱片之類的套用中提供卓越的性能,聚流型框架專門設有11個定子的設計,這樣能夠引導葉片伸直,產生一個通道使氣流集中通過。這個性能使NF-F12與常見的風扇相比具有更快的速度。

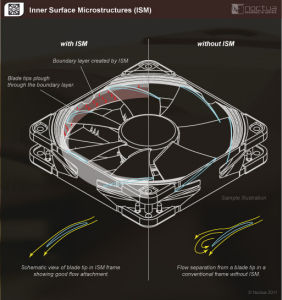

內表面微結構
內表現微結構是一種先進的空氣動力學設計措施,該措施被首次引入到了貓頭鷹NF-F12風扇中。當風扇葉片經過的時候,在風扇框內部的微型凹痕創造了一個湍流的邊界層。隨著風扇葉片的頂端通過邊界層的時候,葉片吸入側的氣流分離有著顯著的減少。由於吸氣側的流量分離是軸流式風扇葉片傳遞噪音的主要來源,並且在氣流和壓力效率方面造成了相當大的損失,內表面微結構的使用在相同的時間裡可以排放更低的噪音和具有更好的性能。由於吸入側氣流引起的不需要的不穩定氣流的減少,內表面微結構幫助推動貓頭鷹的最新風扇從性能到噪聲效率方面的不斷進步。

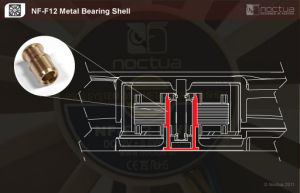

金屬軸承殼
為了確保最大程度的製造精度、最小容差和出色的長期穩定性,並且為了加強電動機輪轂,NF-P12採用高精密數控銑削黃銅部件,並且軸承外殼全部由黃銅製成。

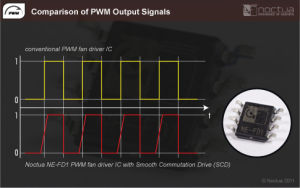

定製設計的PWMIC與SCD
貓頭鷹定製設計的NE-FD1是下一代PWM風扇驅動器IC,該驅動器為了讓操作更安靜,集成了平滑換向驅動器(SCD)技術,並且要求超低功耗。對於優質一流的PWM風扇來說,其極好的線性度和安全功能(如鎖定轉子或反向電壓保護)使它成為一種理想的驅動IC。
貓頭鷹的NE-FD1IC不僅為了優越的靜音進行了微調,而且它也為了超低的功耗經過了精心最佳化。例如,基於屢獲殊榮的NF-R8、NF-B9和NF-P12風扇的PWM版本的NE-FD1,和他們的非PWM同行相比,少了25~40%的功率消耗。NF-F12的120毫米風扇,包括NE-FD1IC的消耗僅為0.6瓦,這在相同的速度範圍內比許多風扇降低了超過50%的功耗。這不僅環保而且可以減少電費開支:與一個典型的2瓦的風扇相比,在你連續使用五年以後,這使你可以節約大約一半的電費。
平滑換向驅動(SCD)
類似於空氣動力噪音和軸承相關噪音,所謂的“換向噪聲”或“切換噪聲”在帶有無刷直流電動機的軸流風扇的噪聲排放方面可以發揮重要作用。在每次從一個定子線圈轉移到另一個的時候,轉子就會在下一個線圈切換時收到一個突然的轉矩脈衝。這些轉矩脈衝中的每一個都將導致整個風扇結構的瞬間變形。根據不同轉速、轉矩和風扇的材料,這些都會導致明顯的噪音。為了在電子線圈之間實現更平穩的過渡,貓頭鷹的平滑換向驅動器系統提供了更多的連續切換,從而為風扇的總體靜音做出了顯著的貢獻。這種技術(SCD2)的第二代進一步提高了運行的平穩性,並且減少了靠近電機時的瞬間噪音。

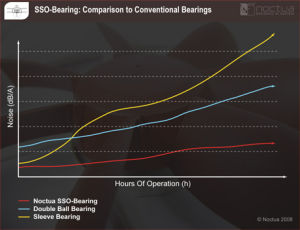

SSO軸承
由於一種最佳化的操作原理,貓頭鷹NF-S12和NF-R8系列的自穩定油壓軸承(SSO軸承),在長期穩定性和靜音方面超越了目前各類風扇的滾珠軸承、套筒軸承或液體軸承。

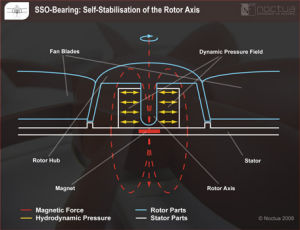

SSO軸承工作原理
軸的旋轉運動通過軸承包含的專用油產生壓力。這會導致在軸承殼的中心和軸承殼內部建立起一個動態的壓力場。雖然傳統的液態軸承採用的是流體動壓力的原則,但是SSO軸承配備了一個額外的磁鐵,以便於支持轉子軸的自我穩定。這就要求更快、更精確和更可靠的轉子軸中心,從而增加了軸承的長期穩定性和靜音性:當風扇啟動時,首先要建立液體軸承的動態壓力場,這就導致了軸在初期的歲差周期,即所謂的陀螺效應。這相當於一種增加的磨損,直到軸穩定地通過積聚的動態壓力場,這可能同時導致噪聲排放的增加和軸承的缺陷。正因為如此,SSO軸承擁有一個內置的磁鐵,其磁場可以確保轉子直接的自我穩定,因此減少了陀螺效應。除了風扇啟動階段期間的穩定化,在軸承殼內支撐軸承需要一個更精確的中心軸,從而進一步降低了軸承的磨損程度和噪音。

目前在風扇市場占主導地位的套筒和滾珠軸承表現出的主要缺點是:雖然傳統的套筒軸承具有極低的噪聲,但是大部分的長期穩定性令人不太滿意,這就會導致一個短期的使用壽命,並且在長時間的運行以後會增加噪音。另一方面,雖然高級的滾珠軸承在一開始提供了令人滿意的長期穩定性,但是它的噪音水平略高。SSO軸承不僅超越了傳統套筒軸承的安靜,而且超越了目前頂級的滾珠風扇的長期穩定性。

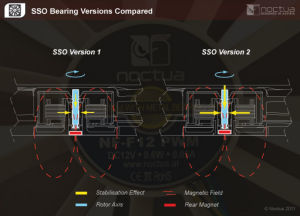

SS02軸承
自穩定的油壓力軸承(SSO軸承)系統一直處於貓頭鷹屢獲大獎的優質風扇的核心地位。其經過時間考驗的品質,受到靜音愛好者和業界客戶的一致好評。結合了油基流體動力理念,並攜帶了一個額外磁石的SSO軸承支持轉子軸的自我穩定。由於軸線被磁場穩定化了,貓頭鷹的SSO軸承比傳統的滾珠、套筒或流體動壓軸承達到了更高的精度和更長的壽命。

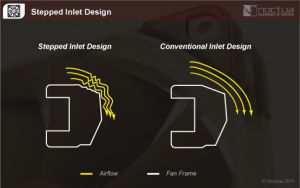

階梯式進氣口設計
貓頭鷹的階梯式進氣口設計一種先進的空氣動力學措施,該措施由NF-F12風扇首次引入。通過增加風扇輻輳的不穩定氣流,進氣口設計的加強便於從層流到紊流的過渡。這項措施和高爾夫球的凹坑結構有著相似的效果,因為在目前為止它會導致附著在框架上的更好的氣流流動。這項措施使葉輪吸入了更多的空氣,從而提高了整體的氣流效率。

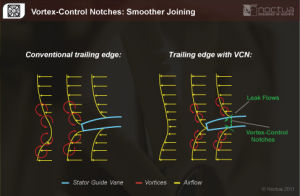

渦流控制能力鋸齒扇葉
NF-B9葉片設計採用了先進的降噪技術,如斜面刀片末梢和渦控制槽口。NF-B19的高度最佳化的葉片設計提供了卓越的壓力和極低噪音水平下的氣流性能。



noctua 質量和服務
在日益受到成本制約而非客戶奉獻並且充斥著品牌預算的市場帶動下,無論是在產品本身還是服務質量上我們都為了追求卓越而感到驕傲。例如,為了達到最佳的性能和耐用性,我們的散熱器都配備了焊接接頭,我們風扇有著整整超過150,000個小時的平均無故障運行時間。並且製造商提供整整六年的保修期。而且當AMD推出了AM2和Intel推出了LGA1366的時候,我們為數以千計的用戶提供了免費安裝包。這樣的結果是,不但我們產品質量的完全優質,而且優秀、友好的客戶服務都是廣泛的貓頭鷹用戶數量不斷增長的基礎。
noctua 產品目錄
CPU散熱器
CPU散熱器 | 參數簡介 |
NH-D14 | 六道雙重熱量導管 雙風扇NF-P14/NF-P12裝置 優質的散熱組件 支持LGA1366,LGA1156,LGA1155 LGA775&AM2/AM2+/AM3/FM1的SecuFirm2™ |
NH-D14SE2011 | 六道雙重熱量導管 雙風扇NF-P14/NF-P12裝置 優質的散熱組件 專用LGA2011的SecuFirm2?安裝套件 |
NH-U14S | 超薄設計,全面兼容於LGA2011主機板的記憶體 合理的尺寸為更好的整體兼容性 帶PWM控制的NF-A15140mm風扇 支持LGA1156,LGA1155,LGA1150& AM2/AM2+/AM3/AM3+/FM1/FM2的SecuFirm2™安裝系統 |
NH-U12S | 超薄設計,100%的RAM兼容性 經典的120mm塔式尺寸具有優良的整體兼容性 NF-F12120mm聚流型風扇 支持LGA1156,LGA1155, LGA1150&AM2/AM2+/AM3/AM3+/FM1/FM2 的SecuFirm2™安裝系統 |
NH-U12PSE2 | 獲獎的NH-U12P散熱器 SecuFirm2™支持LGA1366,LGA1156,LGA1155,LGA775&AM2/AM2+/AM3/FM1 2個NF-P12120mm原裝風扇 |
NH-U9BSE2 | 獲獎的NH-U9B散熱器 支持LGA1366,LGA1156, LGA1155,LGA775&AM2/AM2+/AM3/FM1的多平台SecuFirm2™安裝套件 2xNF-B992mm原裝風扇 |
NH-C14 | C型頂部流量設計 2個NF-P14FLX風扇 低高度模式&優質的兼容性 支持LGA1366,LGA1156, LGA1155,LGA775&AM2/AM2+ /AM3/FM1的SecuFirm2™多平台安 裝套件 |
NH-C12PSE14 | C型氣流散熱設計 配備高端NF-P14140mm風扇 更全面兼容主機板及機箱設計 支持LGA1366, LGA1156,LGA1155LGA775&AM2/AM2+/AM3/FM1的SecuFirm2™安裝套件 |
NH-L12 | 為HTPC及小機箱設計的下吹式靜音散熱器 92mm單風扇模式下僅66mm高 雙風扇NF-F12/NF-B9PWM裝置 支持LGA1156,LGA1155, LGA775,AM2,AM2+,AM3, AM3+,FM1SecuFirm2™多平 台安裝套件 |
NH-L9a | 為HTPC及小機箱設計的僅37mm靜音散熱器 集合PWM的優質NF-A9x14風扇 100%的RAM兼容性及100%的兼容迷你ITX主機板上的PCIe卡 適用於AMD的SecuFirm2™安裝系統 |
NH-L9i | 為HTPC及小機箱設計的僅37mm靜音散熱器 集合PWM的優質NF-A9x14風扇 100%的RAM兼容性及100%的兼容迷你ITX主機板上的PCIe卡 適用於IntelLGA115x的SecuFirm2™安裝系統 |
NM-A90升級扣具 | NM-A90升級扣具套件使得 NH-U12PSE2和NH-U9BSE2 CPU散熱器可以呈90度方式安裝在AM2/AM2+/AM3 接口的AMD主機板上 |
NM-i115x安裝扣具 | NM-i115xSecuFirm2™安裝套件使貓頭鷹散熱器完全兼容於INTEL的LGA115x的(LGA1150,LGA1155,LGA1156)插槽 |
NM-I2011安裝套件 | NM-I2011SecuFirm2(TM)安裝扣具使所有Noctua散熱器兼容於INTELLGA2011架構的Corei739xx/38xx核心處理器 |
NM-I3扣具套件 | NM-I3SecuFirm2™安裝套件使所有NOCTUACPU散熱器兼容於LGA1156/LGA1156與LGA1366插槽的Corei5與Corei7 |
CPU散熱器(工作站&伺服器)
CPU散熱器(工作站&伺服器) | 參數簡介 |
NH-U12DOA3 | 支持AMDOpteron(Socket G34,C32,F) 工作站和伺服器的卓越的安靜的冷卻表現 配備高端NF-P12120mm風扇 NoctuaNT-H1高級散熱膏 |
NH-U12DXi4 | 支持英特爾至強LGA2011(寬ILM&窄ILM), LGA1356及LGA1366 為4U的工作站和伺服器提供傑出安靜的散熱性能 120mm的NF-F12PWM風扇 |
NH-U12DX1366 | 專為英特爾雙核至強5500設計(LGA1366) 工作站和伺服器的卓越的安靜的冷卻表現 完全向下兼容INTEL散熱器 配備高端NF-P12120mm風扇 NoctuaNT-H1高級散熱膏 |
NH-U9DOA3 | 支持AMDOpteron(Socket G34,C32,F) 工作站和伺服器的卓越的安靜的冷卻表現 配備高端NF-B992mm風扇 NoctuaNT-H1高級散熱膏 |
NH-U9DXi4 | 支持英特爾至強LGA2011(寬ILM&窄ILM), LGA1356及LGA1366 為4U的工作站和伺服器提供傑出安靜的散熱性能 2個優質的92mmNF-B9PWM風扇 |
NH-U9DX1366 | 專為英特爾雙核至強5500設計(LGA1366) 4U工作站和伺服器的卓越的安靜的冷卻表現 完全向下兼容INTEL散熱器 配備高端NF-B992mm風扇 NoctuaNT-H1高級散熱膏 |
風扇
風扇 | 參數簡介 | |
140 mm | NF-A15PWM | 140x150x25mm,圓形框架 4-pinPWM控制,最大1200/900轉 |
NF-A14PWM | 140x140x25mm,方形框架 4-pinPWM,最大1500/1200轉. | |
NF-A14FLX | 140x150x25mm,方形框架 3-pinPWM控制,1200/1050/900轉 | |
NF-A14ULN | 140x150x25mm,方形框架 3-pinPWM控制,800/650轉 | |
NF-P14FLX | 140x140x25mm 3針,1200/900/750轉 | |
120 mm | NF-F12PWM | 120x120x25mm 4針PWM控制,最大1500/1200轉 聚流型系統 |
NF-P12 | 120x120x25mm 3針,1300/1100/900轉 | |
NF-P12PWM | 120x120x25mm 4針PWM控制,最大1300/900轉 | |
NF-S12AFLX | 120x120x25mm 3-pin,1200/900/700rpm | |
NF-S12AULN | 120x120x25mm 3-pin,800/600rpm | |
NF-S12APWM | 120x120x25mm 4-pinPWM,最大1200/900轉 | |
NF-S12BFLX | 120x120x25mm 3針,1200/900/600轉 | |
NF-S12BULN | 120x120x25mm 3針,700/500轉 | |
92 mm | NF-B9 | 92x92x25mm 3針,1600/1300/1000轉 |
NF-B9PWM | 92x92x25mm 4針PWM控制,最大1600/1300轉 | |
NF-A9x14PWM | 92x92x14mm 4針PWM控制,最大2200/1700轉 | |
80 mm | NF-R8 | 80x80x25mm 3針,1800/1300/800轉 |
NF-R8PWM | 80x80x25mm 4針PWM控制,最大1800/1300轉 | |
60 mm | NF-A6x25FLX | 60x60x25mm 3-pin,3000/2400/1600轉 |
40 mm | NF-A4x10FLX | 40x40x10mm 3針,4500/3700轉 |
noctua 新聞目錄
貓頭鷹在2013年台北電腦展上

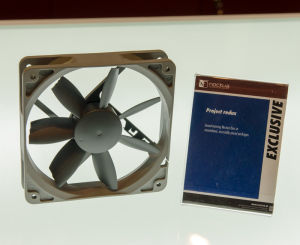

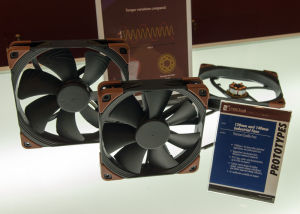

維也納,2013年6月12日-貓頭鷹公司參加了上周的台北國際電腦展,並藉此機會展出與專業自動噪音消除技術專家RotoSub聯合開發的最新產品。此次展出的模型將成為世界上第一款將自動噪音消除技術與早期用於水冷散熱器的自動噪音消除風扇相結合的CPU散熱器。除了展出套用這一新自動噪音消除技術的模型,貓頭鷹公司還推出了極具創意的鑽石複合材料底板,用於CPU冷卻裝置和其他一系列風扇和散熱器型號。最後,貓頭鷹公司做出了獨家的發展見解,公司即將推出的140毫米雙塔CPU散熱器,工業專風扇和Redux系列風扇模型。
自去2012年秋季發布以來,貓頭鷹A系列風扇已收到來自國際媒體超過一百多個獎勵和好評。在此次台北國際電腦展中,貓頭鷹公司展出了即將發布的200毫米92毫米和80毫米風扇模型。這將用於完善這一系列的產品,而且將會沿承其所有主要功能,例如氣流加速通道技術,AAO工藝框架和磁穩軸承技術。

另外貓頭鷹這一系列優質靜音散熱扇採用一套堅固耐用的工業材料,這些材料含有玻璃纖維並用聚醯胺結構進行加固,防水防塵等級可達52級,這一材料將運用於重型機械,和新設計的伴有6極的三相電動機,使得運作的暢通度進一步提高,更抗震,進一步降低能耗。
