適用範圍
適用介質溫度:-10℃ - 200℃(NYP0.78和NYP2.3的適用溫度為-10℃ - 80℃)。
適用介質粘度:1.0cst - 300,000cst(NYP0.78和NYP2.3的適用粘度為1.0cst - 10,000cst)
結構

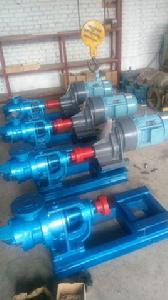

NYP高粘度泵,泵主要有內、外轉子、軸、泵體、前蓋、托架、密封、軸承等組成。密封有機械密封和填料密封兩種形式,對於高溫、高粘稠度及腐蝕性較強的介質,選用填料密封。
輸送易結晶物料時,在前蓋和泵體上可設計帶有保溫夾套,工作時通過蒸汽保溫融化。從主軸外伸端向泵看為順時針旋轉。
優點
(1)輸送液體平穩,無脈動、振動小、噪音低。
(2)有很強的自吸性能。
(3)正確選用零件材料,可輸送多種有腐蝕性的介質,使用溫度可達200℃。
(4)內外轉子轉向相同,磨損小,使用壽命長。
(5)泵的轉速與流量呈線性函式關係,可適當改變轉速來改變泵的流量。
(6)特別適用高粘稠度介質的輸送。
選型技術參數
產品型號(Type) | 輸出流量(T/h) | 升/轉(L/r) | 輸出轉速(r/min) | 電機功率(KW) | 進出口徑(mm) | 出口壓力(Mpa) |
15HT0.5A | 0.5 | 0.04 | 30-600 | 0.25-1.5 | 15-15 | 0.1<1.2 |
25HT2A | 2 | 0.15 | 30-600 | 0.25-2.2 | 25-25 | 0.1<1.2 |
40HT5A | 5 | 0.3 | 30-580 | 0.37-3 | 40-40 | 0.1<1.2 |
50HT10A | 10 | 0.57 | 30-580 | 1.5-7.5 | 50-50 | 0.1<1.2 |
65HT15A | 15 | 1.56 | 30-550 | 2.2-11 | 65-65 | 0.1<1.2 |
65HT20A | 20 | 1.56 | 30-550 | 2.2-15 | 65-65 | 0.1<1.2 |
80HT30A | 30 | 3.15 | 30-500 | 3-22 | 80-80 | 0.1<1.2 |
80HT40A | 40 | 3.15 | 30-500 | 4-30 | 80-80 | 0.1<1.2 |
100HT60A | 60 | 5.44 | 30-450 | 5.5-45 | 100-100 | 0.1<1.2 |
100HT80A | 80 | 5.44 | 30-450 | 7.5-55 | 100-100 | 0.1<1.2 |
125HT120A | 120 | 9.1 | 30-420 | 11-90 | 125-125 | 0.1<1.2 |
