簡介
MP7A1單兵自衛武器由來與現狀
MP7A1單兵自衛武器HK MP7PDW出現以前的PDW,是使用威力介於北約5.56mm步槍彈與9mm手槍彈之間的中間型槍彈的武器。
為了對付身穿防彈衣的有生目標,蘇聯於1970年代中期研製了PSM5.45mm手槍及其專用的5.45×18mm手槍彈。5.45mm手槍彈是採用複合結構彈頭、瓶形彈殼的小口徑特種彈,該彈的研製成功促使各國掀起對小口徑特種彈的研製熱潮。
1980年代,歐美各國注意到了蘇軍單兵裝備的CRISAT防彈背心。這種防彈背心由幾塊1.6mm厚的鈦板及20層凱夫拉材料組成,可防殺傷破片及北約制式手槍彈。針對這種情況,FN公司在1980年代中期制定了有關PDW及其專用彈的研製計畫,力圖以新彈代替北約制式9mm手槍彈,對付身穿CRISAT防彈背心的人員。FN的PDW於1990年底設計定型,稱FNP905.7mmPDW,新彈稱FNP905.7mm槍彈(5.7×28mm槍彈)。同時期,法國地面武器工業集團(GIAT公司)根據法國貼身防衛武器發展規劃,研製GIAT5.7mmPDW及其專用彈5.7×22mm彈(後因某種原因而停止研製)。
1990年代,北約制定了近距離自衛武器發展計畫,對PDW提出了“多用途,性能良好,適用於未來作戰環境,操作簡單、使用方便”的要求,並以“D29檔案”將上述要求傳達到北約各國主要輕武器生產廠家。HK公司以“D29檔案”的要求為準則,啟動了對PDW的研製。HK新型PDW的設計目標是像手槍那樣小型便攜,既可軍用又可供司法人員隱藏在西服內攜帶,有效利用槍彈特性,像突擊步槍那樣在200m內有效殺傷穿戴CRISAT防彈背心和凱夫拉頭盔的敵人。
1999年8月,HK公司在歐洲防務展上披露第1期試製型4.6mmPDW,作為與FNP90抗衡的武器。2000年亮相的第2期試製型被德軍採用,稱MP7。該槍曾裝備派遣到科索沃及阿富汗作戰的德軍。MP7由於連發射速過高而受到指責,經改進後,2002年被德軍KSK反恐部隊採用,制式名稱MP7A1。
現在,MP7A1已配備在德國“未來步兵”系統中並交付部隊使用。該武器及彈藥具有多用性,不局限於自衛方面,對特種部隊也很適用。隨著MP7系列的名氣擴大,HK公司指望MP7系列能接替MP5系列衝鋒鎗,成為各國軍警及特種部隊的裝備,期望HK的4.6× 30mm槍彈擊敗FN的5.7×28mm槍彈,奪取北約下一代小口徑制式槍彈的寶座。
結構剖視

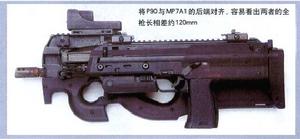

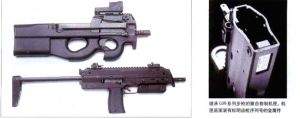

結構剖視MP7系列4.6mm PDW是充分利用HK現有技術製成的新型武器,其設計思想與FN P90相似,大量採用工程塑膠件,以減輕武器質量,使用小口徑槍彈,以提高對防彈背心的穿透能力。與P90相比,MP7A1托縮時的全槍長小380mm,全槍高小172mm,全槍寬小42mm,全槍質量輕1.6kg,更適宜司法人員隱蔽攜帶。

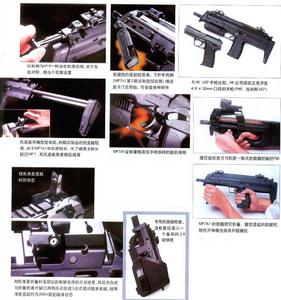

該槍採用短衝程活塞方式的導氣式工作原理,槍機迴轉式閉鎖機構,利用內裝的擊錘撞擊擊針打擊底火。與採用自由槍機式、閉膛待擊的P90相比,MP7A1的分解較簡單,只要從任一側推出槍托固定銷,就可卸下槍托。
機匣為高強度聚合物製成,上面有導軌,底面裝有標明該槍序列號的金屬板,後面有左右對稱的拉機柄(相當於雙面設定)。MP7的機匣較短,所以連發時的射速(950～1050發/分)過高。為了降低射速,MP7A1的機匣比MP7延長了10mm,增大槍機後坐行程,使射速降低100發/分,即為850～950發/分。機匣上面的皮卡汀尼導軌是用2個螺釘從頂部固定的。MP7A1的導軌同機匣一樣比MP7有所增長。
槍管採用鋼冷鍛製成,長180mm。膛線右鏇,導程160mm,比M16A2步槍的178mm稍小些。槍管正上方設有氣體活塞。槍管口部裝有消焰器。該消焰器口部埋入發射空包彈用的錐形套管。專用消聲器可在消焰器上快速裝卸。裝上該消聲器發射普通彈的槍口噪聲為110dB,發射亞音速彈降到103dB。此時的初速從725m/s降到326m/s。
槍托為伸縮式,最大伸縮距離210mm。鎖扣設在槍托根部,手推鎖桿向上解開鎖扣,槍托就可伸縮。托底板用橡膠墊製成。MP7A1的托底板較薄,比MP7薄10mm,這是由於MP7A1的機匣延長了10mm,為了確保兩槍的全槍長一致而設計的。
後握把與彈匣座呈“T”形,這種形態與常規衝鋒鎗一樣,而且後握把有防滑條紋,不像MP7的後握把表面光滑。
MP7A1單兵自衛武器彈匣插入握把底部,由雙面設定的彈匣扣固定於彈匣座。這種稍彎曲的鋼製弧形彈匣,有容彈量20發和40發兩種。配用40發彈匣時,彈匣外露於後握把底部。
快慢機雙面設定。快慢機位置從上至下為保險、單發、連發,用HK公司慣用的彈頭圖形表示。
前握把為摺疊式。向後摺疊時實施單手射擊;豎起時用一隻手握住前握把,另一隻手握住後握把,即使槍托不展開抵肩,雙手也容易平穩操控。
瞄準裝置有機械瞄具和光學瞄具兩類,兩者均裝在機匣上面的皮卡汀尼導軌上,不能同時使用。柱形準星與片狀準星垂直配裝成一體,柱形準星摺疊後呈現出近距離射擊用的片狀準星。片狀準星背面的白點與摺疊的表尺缺口兩側白點組成3點式夜間瞄準系統。柱形準星豎起時為200m固定瞄準。準星與表尺均為可調式。光學瞄準鏡可任選。MP7A1曾配用德國亨索爾特一韋圖拉公司的全天候反射式瞄準鏡。
該武器的附屬檔案有防護用槍口罩、空包彈適配器、專用肩掛槍套(內裝1個備用的20發彈匣)、擦拭工具包、側面安裝用的皮卡汀尼導軌、消聲器、消焰器、40發彈匣、20發彈匣、機械瞄具、準直式瞄準鏡、雷射指示器、戰術燈等。HK公司還提供多種肩掛裝具和可伸縮槍背帶供用戶選用。
槍彈

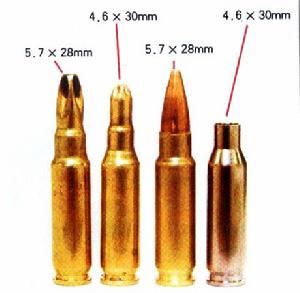

MP7A1單兵自衛武器MP7系列PDW主要使用4.6mm專用槍彈。該彈的基本規格是口徑4.6mm,彈殼長約30mm,與P90的5.7×28mm槍彈相比,口徑小1.1mm,彈殼長小約2mm,是一種更小型、更高速、更具穿透力的槍彈。
據報導,該彈是以HK36突擊步槍使用的4.6×36mm槍彈為基礎研製的。4.6 ×36mm槍彈過去由HK公司與西班牙特種材料技術研究中心(CETEM,音譯為賽特邁)共同研製。4.6×30mm槍彈的研製過程與槍同時進行,在研製階段曾改造HKUMP衝鋒鎗進行試射,後來的試製與生產在HK母公司——英國皇家軍械公司進行。
4.6×30mm槍彈的鋼心彈頭質量為1.7g,從MP7AI的180mm長槍管發射時初速為725m/s,槍口動能是450焦耳。與此對應,5.7×28mm槍彈中的SSl90穿甲彈彈頭質量2g,從P90的262mm長槍管發射時初速為715m/s,槍口動能514焦耳。兩種彈的初速相當,但由於P90 SSl90穿甲彈彈頭質量稍大,所以槍口動能較大。
MP7A1發射的4.6×30mm槍彈,在200m距離可穿透凱夫拉頭盔,在50m距離可穿透雙層CRISAT防彈背心。倘若使用2.7g全金屬被甲彈頭(初速600m/s,槍口動能544焦耳),有效射程可增大到300m。MP7A1發射4.6×30mm槍彈時的後坐力,僅為9×19mm槍彈後坐力的50%。而P90發射5.7×28mm槍彈的後坐力為9×19mm槍彈後坐力的60～70%。可見,MP7A1的後坐力較小。
對單兵自衛武器槍彈的要求,不僅要有穿透防彈背心的能力,還要具有較好的停止作用。如果按通常的設計,一定採用空尖彈來增強停止作用,但為了穿透防彈背心,彈頭前端必須像一般步槍彈那樣尖,兩者相互矛盾。
FN P90的5.7×28mm槍彈以獨特的方法實現上述要求。即採用雙彈心的複合結構,彈頭被甲內的彈心前端部採用高穿透力的鋼,後部採用鋁,但質量較大。彈頭的質心偏向後方,穿透防彈背心侵入人體後產生彈頭翻滾現象,增大停止作用。HK MP7A1的4.6×30mm槍彈,彈頭被甲內的彈心為低碳鋼,穿透力確實優良,但停止作用不足。HK公司認為,不同彈頭有不同用途,萬能彈畢竟是不存在的。
FN P90現在僅有7種5.7mm變型彈供選用,而HK MP7AI有12種4.6mm變型彈供選用。當前的HK產品目錄發布的4.6×30mm變型彈,包括鋼心彈(彈頭質量1.7g)、終極戰鬥(Ultimate Combat)彈(彈頭質量2g)、全金屬被甲彈(彈頭質量2.7g)、曳光彈(彈頭質量1.4g)、警用空尖彈(彈頭質量2g)、鼻頭(spoon nose)彈(彈頭質量1.7g)、亞音速彈(彈頭質量5g)、銅彈頭訓練彈(彈頭質量1.7g)、硬脆性彈(彈頭質量1.7g)、軟脆性彈(彈頭質量1.2g)以及空包彈和教練彈。其中,警用空尖彈和前端傾斜的鼻頭彈在人體內的翻滾導致穿透力下降,不會穿透人體造成二次傷害。以上12種變型彈能滿足軍警的多種需求。
使用小口徑專用彈帶來槍彈供應不便及成本高的缺陷,這一缺點影響PDW的採用。專用彈的生產數量少,成本高,軍警部門一旦採用就要支付高額費用,這是最大的困難。於是,許多警察部門採用通用的5.56×45mm口徑武器(如M4卡賓槍、G36系列步槍)對付身穿防彈背心的歹徒。這些步槍不僅比PDW尺寸大、笨重,而且穿透力過大。因此,以怎樣的比例採用與生產PDW,成為軍警部門及有關廠家的重要課題。所以,開拓PDW市場的關鍵是降低成本。
結語
MP7A1單兵自衛武器MP7A1是一支非常近似手槍的衝鋒鎗,但不是一般的大型手槍,依靠4.6×30mm槍彈的穿透力及連發射彈的高密集性獲得充分的壓制力。這支最新型的PDW正在向P90 PDW挑戰,不斷開拓市場占有率,HK的4.6×30mm槍彈正在向FN的5.7×28mm槍彈挑戰,有決心奪取北約下一代小口徑制式槍彈的寶座。HK的宗旨是“不妥協”,這是挑戰者應有的姿態。競爭的結果如何,讓我們拭目以待。
