簡介

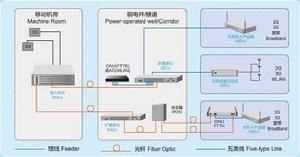

MDAS（Multiservice Distributed Access System Solution），是一種多業務分布系統，可支持多家運營商，多制式， 多載波，並集成WLAN系統，一步解決語音及數據業務需求，與傳統模擬分布系統相比，同時具備混合組網、時延補償、自動載波跟蹤、上行底噪低等特點；MDAS由接入單元（MAU）、擴展單元（MEU）和遠端單元（MRU）組成。
MDAS中的數位化系統細分有CDMA系統、GSM/DCS/WCDMA雙制式系統、GSM/DCS/TD-SDMA雙制式系統，在提供2G、3G移動通信服務的同時，集成 WLAN 系統，滿足用戶的高速率無線數據傳輸需求。
主要類型
全數字光纖多業務分布系統接入單元、擴展單元、遠端單元都是使用光纖數位訊號處理方式；
全光纖多業務分布系統
接入單元、擴展單元、遠端單元都是使用光纖傳輸處理方式；
數字光纖混合多業務分布系統
接入單元、擴展單元使用數位訊號處理，擴展單元與遠端單元使用光纖傳輸處理方式；
數字光纖五類線混合多業務分布系統
接入單元、擴展單元使用數位訊號處理，擴展單元與遠端單元使用五類線傳輸處理方式；
工作原理
下行鏈路：接入單元將基站/RRU的信號接入到系統然後將信號進行數字處理打包，通過光纖傳輸至擴展單元；擴展單元將接入單元傳輸過來的信號進行處理後，通過光纖，傳輸到覆蓋單元；覆蓋單元將擴展單元傳輸的信號處理放大後，通過天線，傳輸給用戶。
上行鏈路：覆蓋單元接收到用戶的信息後，通過覆蓋單元信號處理後，通過光纖傳輸到擴展單元；擴展單元將所有覆蓋單元傳輸的信號進行數位化處理打包後，通過光纖傳輸至接入單元；接入單元將擴展單元的數位訊號打包還原後，傳輸回基站/RRU。
系統主要套用的技術有：射頻變頻技術、數模轉換技術、數位化處理技術、光電轉換技術、千兆/百兆乙太網技術。
方案特點
網線/光纖傳輸介質，隱蔽施工，降低物業協調難度“小功率、多天線”方式實現定點/精確覆蓋
射頻單元靠近用戶端，改善系統信噪比，提升系統效率
全網監控，提高維護及最佳化效率
端到端設計，系統調整、調試、最佳化方便
多業務解決方案
降低多業務系統對無源器件的要求
組網方式

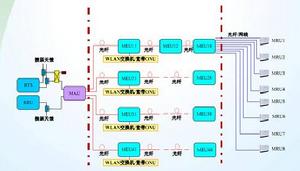

系統組網
1台MEU可級聯8台
1台MEU可帶8台MRU
1台MAU可帶4*8*8=256台MRU
星型組網
菊花型組網

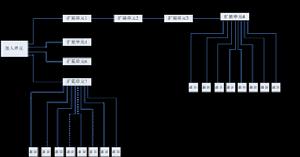

混合型組網
典型套用
MDAS多業務分布系統突破以往傳統的覆蓋方案，被廣泛套用在以下場景：
城中村/低層小區/校園場景
樓宇密集、道路狹窄、多為弱覆蓋區域
宏站覆蓋有限，業主對傳統設備敏感，維權意識強，傳統射頻電纜+天線方式難於實施
隨著3G用戶的不斷增加，網路質量壓力越來越大，用戶即投訴又維權，網路建設碰到極大挑戰
街道/商鋪場景
室外信號較好，商鋪內信號差
傳統室外站建設方式，難以統一協調業主
手機用戶多，話務量大，數據業務要求高
酒店/寫字樓/公寓場景
天線難以按需布放，傳統室分只能覆蓋到公共區域；即使天線點位安裝於房間，信號泄漏也難以控制
樓宇低層：牆體隔斷多，門口走廊信號好，房間信號差
樓宇高層：室外基站信號強，桌球效應難以控制、導頻污染問題
物業協調困難
天線和射頻電纜布放困難，物業接受度低
接入大量接頭及無源器件，質量難以保證
布同軸線纜施工難度大，工期長
管理維護困難
饋線、電源線易被盜
無源節點難監控，維護排查困難
MDAS指標要求
射頻指標要求：
工作頻段
工作頻段是指直放站線上性輸出狀態下的實際工作頻率範圍，系統可根據實際需求使用工作頻段的全部和部分。
目前國內比較常見的頻段見下表；
運營商&通信制式
上行頻率（反向接收）
下行頻率（前向發射）
中國移動GSM
889~909MHz
934~954MHz
中國移動DCS
1710~1735MHz
1805~1830MHz
中國移動TD-SCDMA
2010~2025MHz
2010~2025MHz
中國聯通GSM
909~915MHz
954~960MHz
中國聯通DCS
1735~1755MHz
1830~1850MHz
中國聯通WCDMA
1940~1970MHz
2130~2160MHz
中國電信CDMA
825~835MHz
870~880MHz
最大增益
最大增益是指直放站線上性工作範圍內對輸入信號的最大放大能力，MDAS系統增益一般定義在30~40dB為宜；
帶內波動
帶內波動是被測直放站在廠家聲明的工作頻率範圍內最大電平和最小電平的差值；一般系統要求小於3dB,個別系統要求小於4dB；
輸出功率
標稱（最大）線性輸出功率是指直放站線上性工作區內所能達到的最大輸出功率，此最大輸出功率應滿足以下條件：
輸入信號為全時隙最大連續傳送調製信號；
增益為最大增益；
滿足本標準中所有指標要求；
在網路套用中不應超過此功率。
由於MDAS系統特點是小功率，多天線的精準定點覆蓋，所以功率不宜過大，一般為17、23、27dBm為宜。
自動電平控制
自動電平控制是指當數字直放站工作在最大增益下輸出為最大功率時，增加輸入信號電平，數字直放站對輸出信號電平控制的能力，一般要求≥10dB，輸入保證在±2dB。
帶外抑制
帶外抑制是指直放站對偏離工作頻段範圍外的輸入信號的抑制能力。
頻率誤差
頻率誤差是指直放站在工作頻帶內實際輸出頻率對額定輸出頻率的偏差，一般要求≤0.05ppm。
矢量幅度誤差
矢量幅度誤差（EVM）是指理論波形與接收到的實際波形之差，是平均誤差矢量信號功率與平均參考信號功率之比的均方根值，一般GSM要求≤6%（RMS），WCDMA≤12.5%(RMS)。
時延
是指被測直放站輸出信號對輸入信號的時間延遲，一般要求≤23us。
噪聲係數
噪聲係數是指被測直放站在工作頻帶範圍內，正常工作時輸入信噪比與輸出信噪比之比，用dB表示，一般要求小於8dB。
駐波比
輸入、輸出電壓反射係數|γ|是指從輸入、輸出連線埠反射的信號電壓與輸入的信號電壓的比，電壓駐波比為：
S=（1+|γ|）/（1-|γ|）
一般要求≤1.8。
增益調節範圍
增益調節範圍是指當直放站增益可調時，其最大增益和最小增益的差值，一般要求≥15dB。
其他要求
監控功能
分類
功能
功能概述
MAU配置無線MODEM，MAU和MEU具備乙太網接口，可實現遠程智慧型監控。可利用便攜電腦進行本地或對端參數設定與狀態查詢，可通過擴展單元對遠端單元工作狀態進行查詢。
本地監控
利用設備上的乙太網口接至PC機
遠程傳輸
利用內置Modem（MAU），監控數據傳送採用“數傳”和“簡訊”無線傳輸方式或利用乙太網接入，E1傳輸線實現有線遠程數據傳輸。
環境適應性要求
環境要求
室內設備：+5℃～+40℃，相對濕度≤85%；
室外設備：溫度-40℃～+55℃，相對濕度≤100%；
特殊環境要求
有關防煙霧、防沙塵、防雨淋等特殊環境要求應符合GB/T 15844.2－1995的相關規定。
防塵防水要求
室內型設備滿足IP31，室外型設備滿足IP65。
安全要求
安全要求及測試方法應符合GB4943“信息技術設備的安全”的相關條款。安裝方法
站址選擇
施工前，需對設備安裝地點、覆蓋區域進行實地考察，確定基站或者RRU的信號強度、信道數和所需覆蓋範圍以及設備、天線的架設位置、供電系統等要素。站址選擇時應注意以下幾個要點：
MAU的安裝
MAU應放在基站或RRU的機房內，光纖資源豐富，其接收基站信號電平需根據下行所要輸出的功率決定，從基站耦合過來的信源約為-16~-6dBm之間，這樣下行輸出功率就能達到最大，用戶注意根據基站功率選擇耦合器。
正常耦合衰減器為40dB。
下行輸入讀取範圍-30~0dBm。正常工作的總功率輸入範圍-16~-6dBm,超過設備起控輸入功率-16dBm，則需要設定下行ATT。
下行輸入總功率範圍超過-6dBm，需要加大耦合衰減器，同時適當調整上行ATT。
MEU的安裝
MEU一般安裝在弱電井或者樓道中，與駐地網光網路單元ONU或者交換機一起放置，通過光纖與MAU相連，同時與遠端單元通過五類線連線，工程中需注意網口的順序，即千兆網口需與百兆網口需一一對應。
MRU的安裝
MRU一般放置客廳的桌面等開闊區域，方便手機信號及WiFi信號的覆蓋。
供電電源和接地點
電源儘可能就近接入，要便於找到設備接地點。
網線要求
MEU和MRU之間通過超五類線連線，支持千兆傳輸，網口要求採用直通型超五類線，線序為一等一對應的，即兩端都使用568A或者568B的線序就可以。
MEU和ONU或其他組網設備之間採用常規五類線連線，支持百兆傳輸。
