LZB玻璃轉子流量計

概 述

LZB/LZJ系列玻璃轉子流量計 廣泛套用於化工、石油、輕工、醫 藥、環保、食品及計量測試、科學 研究等部門，測量單相非脈動流體 (液體或氣體)的流量。
LZB/()F/LZJ-()F系列耐腐玻 璃轉子流量計有較強的耐腐性能， 可檢測酸（氫氟酸除外）、鹼、氧 化劑和其它腐蝕性的氣體或液體的流量，適用於化工、製藥、造紙、污水處理等行業。

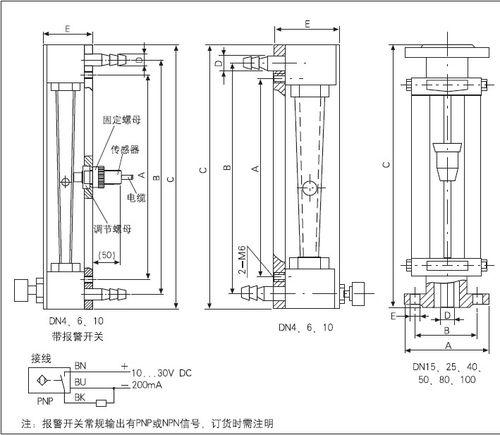

外形及安裝尺寸

LZB玻璃轉子流量計產品說明圖

通徑DN(mm)	A(mm)	B(mm)	C(mm)	D(mm)	E	連線 形式
4	178	204	230	Φ10	38.5×33(正面)	軟管
6	178	204	230	Φ10	42×33(正面)	軟管
10	178	208	244	Φ12	45×40(正面)	軟管
15	Φ95	Φ65	470	Φ15	4-Φ14	法蘭
25	Φ115	Φ85	470	Φ25	4-Φ14	法蘭
40	Φ145	Φ110	570	Φ40	4-Φ18	法蘭
50	Φ160	Φ125	570	Φ50	4-Φ18	法蘭
80	Φ185	Φ150	660	Φ80	4-Φ18	法蘭
100	Φ205	Φ170	660	Φ100	4-Φ18	法蘭
125	Φ245	Φ210	660	Φ125	8-Φ18	法蘭
150	Φ280	Φ240	660	Φ150	8-Φ22	法蘭

接觸流體部件材質

零部件	型 號
	LZB-4、6、10 LZB-4F	LZJ-6、10 LZJ-6F、10F	LZB-15 25、40	LZJ-15、25 40、50(F)	LZB-50 80、100	LZB-80 100(F)
浮 子	1Cr18Ni9Ti 不鏽鋼Φ	瑪 瑙	1Cr18Ni9Ti 不鏽鋼	外包氟塑膠	1Cr18Ni9Ti 不鏽鋼	外包氟塑膠
基 座	HPb59-1 黃銅	1Cr18Ni9Ti 不鏽鋼	鑄鐵內襯 聚丙烯塑膠	鑄鐵內襯 氟塑膠*	鑄鐵內塗 防腐漆	鑄鐵內襯 氟塑膠*
止 檔	聚丙烯塑膠	氟塑膠	聚丙烯塑膠	氟塑膠	鑄 鐵	氟塑膠
密封圈及墊片	丁腈橡膠	氟橡膠	丁腈橡膠	氟橡膠	丁腈橡膠	氟橡膠
導 桿			1Cr18Ni9Ti 不鏽鋼		1Cr18Ni9Ti 不鏽鋼	外包氟塑膠

型號規格及技術參數

通徑 DN (mm)	型Φ 號	測量範圍		錐管 長度 (mm)	準確度等級		允許被測流體狀態
		水，20℃	空ΦΦ 氣 20℃,101325Pa		LZB/LZJ	LZB-()F LZJ-()F	溫度(℃)	壓力 (MPa)
4	LZB-4 LZB-4F	(1～10)L/h (1.6～16)L/h (2.5～25)L/h	(16～160)L/h (25～250)L/h (40～400)L/h	160	2.5	4	-20～+120	≤1
6	LZB-6 LZJ-6 LZJ-6F	(2.5～25)L/h (4～40)L/h (6～60)L/h	(40～400)L/h (60～600)L/h (100～1000)L/h			2.5
10	LZB-10 LZJ-10 LZJ-10F	(6～60)L/h (10～100)L/h (16～160)L/h	(100～1000)L/h (160～1600)L/h (250～2500)L/h
15	LZB-15 LZJ-15F	(16～160)L/h (25～250)L/h (40～400)L/h	(0.25～2.5)m3/h (0.4～4)m3/h (0.6～6)m3/h	350				≤0.6
25	LZB-25 LZJ-25F	(40～400)L/h (60～600)L/h (100～1000)L/h	(1～10)m/h (1.6～16)m3/h (2.5～25)m3/h
40	LZB-40 LZJ-40F	(0.16～1.6)m3/h (0.25～2.5)m3/h	(4～40)m3/h (6～60)m3/h	430
50	LZB-50 LZJ-50F	(0.4～4)m3/h (0.6～6)m3/h	(10～100)m3/h (16～160)m3/h	450
80	LZB-80 LZB-80F	(1～10)m3/h (1.6～16)m3/h	(50～250)m3/h (80～400)m3/h	500				≤0.4
100	LZB-100 LZB-100F	(5～25)m3/h (8～40)m3/h	(120～600)m3/h (200～1000)m3/h
