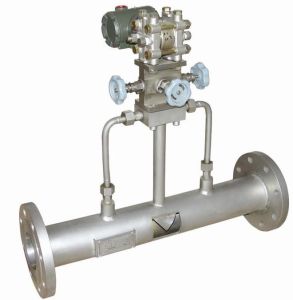

LX型楔形流量計是差壓式流量測量儀表，可以滿足大多數流體的測量要求，它結構簡單、性能可靠、安裝使用方便。被廣泛用於清潔液體、高粘度流體、腐蝕性流體、漿液、各種氣體包括空氣、蒸汽、髒污煤氣和天然氣等的測量。在管道雷諾數小至500或介質粘度高達500mPa.s的情況下也可使用。楔形流量計更理想地適用於傳統流量儀表無法勝任的場合。其高精度、寬範圍度和適用範圍之廣是無與倫比的。
二、工作原理
LX楔形流量計的工作原理是基於能量守恆定律——伯努利方程和流動連續性方程。當流體流經V形節流件（又稱楔形流阻或楔塊）與測量管內壁所形成的弓形通道時，在節流件的上、下游側產生一差壓，該差壓的平方根在一定雷諾數範圍內（500-106）正比於質量或體積流量，不同的弓形高度h與管道直徑D的比（楔形比h/D）來確定不同的流量測量範圍。
三、技術參數
1．準確度：優於±0.5%讀數(標定)
2．重複性：±0.2%讀數
3．範圍度：10：1或更寬
4．壓力損失：測量差壓的1/5左右（約為孔板的1/3）
5．適測介質：各類液體、氣體及蒸汽
6．雷諾數適用範圍：500—1×106（低雷諾數下測量時，範圍度相對縮小，流出係數的不確定度相對增大）
7．被測液體粘度：500mPa.s，或更高
8．耐介質壓力：5MPa以下，也可高於5MPa
9．耐介質溫度：400°C以下
10．適用的管徑：DN15mm—DN300mm
11．楔形比h/D：0.2，0.3，0.4，0.5
12．長期穩定性：±0.2%F.S/Y
四、性能特點
1.準確度高，重複性好，配置高精度差壓變送器可實現流量的精確測量。
2.測量穩定性好，流量係數長期保持恆定，檢定周期長。
3.結構簡單、可靠性高、使用壽命長。抗磨損免維護（無可動部件）。
4.對介質適應能力強，能測量高、低壓流體，除一般氣體、液體、蒸汽外，特別適用於高粘度流體、漿液、腐蝕性、易結晶、含懸浮物多的流體及髒污的流體，無節流件的“積污”和取壓口的堵塞問題。
5.測量範圍度(量程比)寬,不用二次表軟體修正即可達到10：1。
6.相比同級別的文丘里管更精巧。
7.對安裝直管段要求低，能有效避免或減少測量系統的附加測量不確定度。
8.壓力損失小，節約能源。
五、楔形感測器和差壓變送器組成
利用楔形感測器和差壓變送器組成流量檢測儀表分為二類：
1．楔形感測器
只提供差壓信號的檢測部分(楔形流阻及測量管道)，不提供差壓變送器、三閥組，閥門和流量顯示部分，輸出信號為差壓。

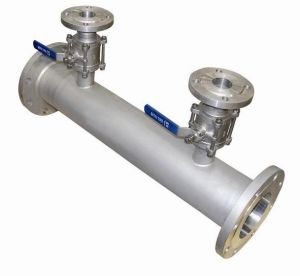

楔形感測器示意圖 由楔形感測器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的楔形感測器和差壓變送器組成，楔形感測器和差壓變送器之間由引壓管連線完成，可以配套差壓變送器。
一體型安裝是將差壓變送器、三閥組，閥門等與楔形感測器連線成一體，選擇一體型楔形流量計後，使用時不需再連線引壓管。若有需要可以配接相應的流量積算器、壓力變送器和溫度變送器。
楔形流量計示意圖
