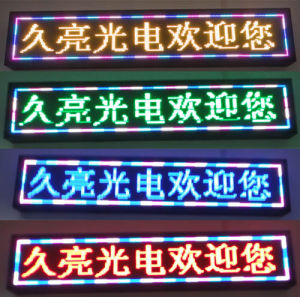

LED雙色屏

led雙色顯示屏組成一般是2種顏色的led發光二極體，通過不同顏色的發光二極體能夠組成不同的顯示屏，雙基色是由紅綠或黃綠兩種顏色組成、偽彩是由紅色、黃綠、藍色三種不同顏色組成。

LED雙色屏

led雙色顯示屏組成一般是2種顏色的led發光二極體，通過不同顏色的發光二極體能夠組成不同的顯示屏，雙基色是由紅綠或黃綠兩種顏色組成、偽彩是由紅色、黃綠、藍色三種不同顏色組成。

LED雙色屏參數

規格P16
像素組成2R1JG
led雙色顯示屏
物理點間距16mm
模組尺寸256mm*128mm
模組顯示解析度16*8
箱體尺寸512mm*512mm*80mm
箱體顯示解析度32*32
物理點密度（/㎡）3906
封裝方式仿日亞546外型
單點亮度R：500-800mcdG:1800-2500mcd
最佳視距≥14m
視角水平±35°，垂直±20°
平均功耗400w/㎡
驅動方式恆流驅動
掃描方式1/4
換幀頻率≥60HZ
刷新頻率≥400HZ
灰度等級256級
顯示模式VGA1024*768
亮度調節64級手動或自動
數據傳輸脫機232串口傳輸，同步DVI輸出
傳輸距離脫機1000米，GPRS無線傳輸，同步網線130米（無中繼）
工作電壓220V±10%
工作溫度-30℃～60℃
平均無故障時間≥5000小時
使用壽命≥10萬小時

LED雙色顯示屏優點

1、色彩豐富：由三基色(紅、綠、藍)顯示單元板組成，紅、綠、藍各256級灰度構成16，777，216種顏色，使電子屏實現顯示色彩豐富、高飽和度、高解析度、顯示頻率高的動態圖像;
2、亮度高：採用超高亮度的LED，遠距離仍清晰可見;
3、可靠性強：採用分散式掃描技術和模組化設計技術，可靠性、穩定性更高;
4、效果好：採用非線性校正技術，圖像更清晰、層次感更強;
5、顯示模式多樣化：支持多種顯示模式;
6、操作方便：採用通用視頻播放軟體，使系統操作十分方便。
LED雙色顯示屏測試

1電源模組調試：通電後用數字萬用表測輸出電壓、單片機工作電壓、晶振起振電壓。
2程式下載模組測試：將並口線或USB數據線連線到10pin插座，檢查器件。看是否能下載到目標板。
3LED點陣模組：編寫程式，掃描點陣的所有行列，電量所有的LED，先讓其顯示紅色，再讓其顯示綠色，最後兩種顏色組合。

LED雙色屏的套用

1電源模組調試：通電後用數字萬用表測輸出電壓、單片機工作電壓、晶振起振電壓。
2程式下載模組測試：將並口線或USB數據線連線到10pin插座，檢查器件。看是否能下載到目標板。
3LED點陣模組：編寫程式，掃描點陣的所有行列，電量所有的LED，先讓其顯示紅色，再讓其顯示綠色，最後兩種顏色組合。
