KVYD自動工頻耐壓試驗裝置

)輸出電壓( kV kV

概述：

KVYD自動工頻耐壓試驗裝置，是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用於對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。包括程控控制箱（台）和試驗變壓器。

一、程控控制箱（台）：

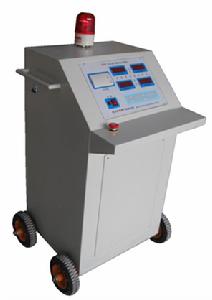

全自動控制台

本設備採用了與時俱進的微電腦先進技術，軟硬結合的數位化測控手段，其精良的設計和周到細緻的考慮貫徹了“一切為用戶著想”的設計理念，使您在使用時輕鬆自如、得心應手。
1. 全鍵盤操作，全數字測控，智慧型化工作全過程
2. 四個顯示窗同時顯示高低壓電壓、電流和耐壓時間，以及多個狀態指示燈
3. 高精度測量與數據處理，顯示精度可優於0.5%
4. 鍵控自動/手動工作方式
5. 自動電機慣性判斷及補償，逼近式調壓算法
6. 自動捕捉峰值電壓、電流，便於做擊穿試驗
7. 任意設定高壓電壓、高壓電流、低壓電流和耐壓時間
8. 到達設定電壓後自動耐壓計時，計時時間到自動降壓回零
9. 超過設定電流（高、低壓電流中任何一個）時自動切斷電壓輸出，自動降壓回零，並發出聲光報警
10. 試驗結果可查看和列印，並具有自動/手動列印方式
11. 樂音發聲，不同狀態聲音不同
12. 軟硬體抗干擾設計，抗干擾能力強
13. 自動錯誤診斷，易於發現和解決問題

二、試驗變壓器：

（用戶可任選油浸式試驗變壓器，氣體式試驗變壓器或乾式試驗變壓器）

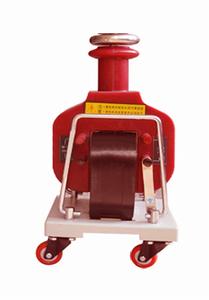

乾式變壓器

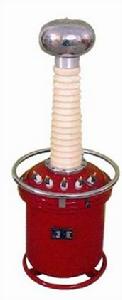

氣體式變壓器

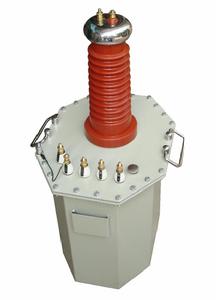

油浸式變壓器

油浸式試驗變壓器：

規格	容量	低壓電壓V	低壓電流A	高壓電壓kV	高壓電流A	變比	60分溫升℃	陰抗電壓%	空載電流%	質量kg	外形尺寸 長Х寬Х高 mmХmmХmm
3/50	3	200	15	50	60	500	50	10	<4	27	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	52	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850

YDQ氣體式試驗變壓器

規格	容量	低壓電壓V	低壓電流A	高壓電壓kV	高壓電流A	變比	60分溫升℃	陰抗電壓%	空載電流%	質量kg	外形尺寸 長Х寬Х高 mmХmmХmm
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	30	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	35	240Х300Х690
5/50	5	200	25	50	120	500	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	140	640Х490Х1850

GTB乾式試驗變壓器

規 格 型 號	容 量( KVA )	輸入電壓( V )	輸出電壓( kV )	輸出電流( mA )	輸出直流高壓( kV )	重量( kg )
GTB-1.5/50	1.5	200或400	50	30	70	15
GTB-3/50	3	200或400	50	60	70	20
GTB-5/50	5	200或400	50	100	70	30
GTB-10/50	10	200或400	50	200	70	40
GTB-15/50	15	200或400	50	300	70	50
GTB-20/50	20	200或400	50	400	70	55
GTB-25/50	25	200或400	50	500	70	60
GTB-30/50	30	200或400	50	600	70	65
GTB-5/100	5	200或400	100	50	140	60
GTB-10/100	10	200或400	100	100	140	65
GTB-15/100	15	200或400	100	150	140	70
GTB-20/100	20	200或400	100	200	140	75
GTB-25/100	25	200或400	100	250	140	80
GTB-15/120	15	200或400	120	125	140	85
GTB-20/120	20	200或400	120	160	140	90
GTB-25/120	25	200或400	120	200	140	95
GTB-30/120	30	200或400	120	250	140	100
