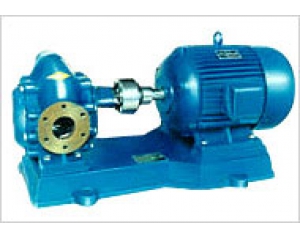

KCB系列齒輪泵摘要
KCB18.3——83.3主傳動齒輪是一對斜齒園柱齒輪,直動式安全閥。KCB200—960主傳動齒輪是四個斜齒輪組成的人字形齒輪組,差壓式安全閥。全系列齒輪油泵用三爪式彈性聯軸器與電動機組成的油泵機組。本系列齒輪油泵結構簡單緊湊,使用維護方便,運轉平穩,使用安全可靠。
結構及特性
KCB系列齒輪油泵是有泵體、前後泵蓋、齒輪、主被動軸、軸承、安全閥和軸端密封等零件組成。KCB18.3——83.3主傳動齒輪是一對斜齒園柱齒輪,直動式安全閥。KCB200—960主傳動齒輪是四個斜齒輪組成的人字形齒輪組,差壓式安全閥KCB齒輪油泵全系列齒輪油泵用三爪式彈性聯軸器與電動機組成的油泵機組。KCB齒輪油泵本系列齒輪輪油泵結構簡單緊湊,使用維護方便,運轉平穩,使用安全可靠。
適用範圍和主要用途
KCB齒輪泵、KCB齒輪油泵,適用於輸送介質粘度不大於150mm2/S ,溫度不高於120°C,無腐蝕性,不含硬質顆粒雜質和纖維的重油、柴油、機械油、植物油以及性質類似的其它液體。KCB齒輪油泵,KCB齒輪泵主要用於石油、化工、冶金、礦山、電站等行業油類介質的轉輸、增壓、燃油噴射等以及大型機械設備中稀油循環中,KCB齒輪油泵在各類機械設備中均可做潤滑泵使用KCB齒輪油泵。
性能參數
型號 | 流量 | 轉速 min | 排出壓力 pMpa | 必須汽蝕餘量 rm | 效率 n % | 電動機 | 電動機 | |
| m3/h | L/min | | | | | 功率KW | 型號 |
KCB-125 | 7.5 | 125 | 1000 | 0.33 | 5 | 46 | 3.0 | Y112M-6 |
KCB-200 | 12 | 200 | 1500 | 0.33 | 5 | 46 | 4.0 | Y112M-4 |
KCB-300 | 18 | 300 | 1000 | 0.36 | 5 | 42 | 5.5 | Y123M2-6 |
KCB-483.3 | 29 | 483.3 | 1500 | 0.36 | 5.5 | 42 | 7.5 | Y132M-4 |
KCB-633 | 38 | 633 | 1000 | 0.28 | 6 | 43 | 11 | Y160L-6 |
KCB-960 | 58 | 960 | 1500 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
