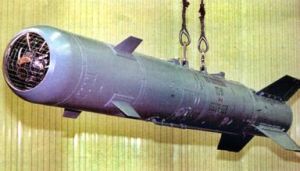

KAB-500Kr電視制導炸彈

KAB-500Kr電視制導炸彈

KAB-500Kr電視制導炸彈是由俄羅斯KAB-500L進一步發展而來的航空炸彈,於1970年代末期開始服役。

基本信息

外觀

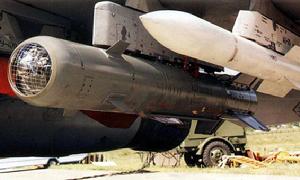

加掛在機翼下KAB-500KR電視制導炸彈加掛在機翼下KAB-500KR電視制導炸彈

KAB-500Kr是以重量350公斤的自由落體穿透炸彈為主體,換裝與Kh-59、Kh-29相似的電視導引尋標頭,再整合彈尾控制而製成的精確導引武器。KAB-500Kr的外形與KAB-500L差異頗大,較修長的彈體前段裝有4片小型穩定翼,4片尾翼裝有控制面可控制炸彈的運動方向,其電視尋標頭裝有大型光罩,是其外形的一大特色。

引導

KAB-500Kr的電視自尋的導引頭是用陀螺穩定的,並用相關算法處理目標信息。導引頭包括安裝在三自由度陀螺穩定平台上的光學電子部件和信息處理電子部件,兩者均裝於同一殼體內。導引頭的前部有球形透明整流罩。物鏡的視界(按對角線)為3.2°。陀螺穩定器的擺動角為±45°、航向±40°、俯仰+35°~-57°,自動跟蹤角速度為7度/秒。

性能

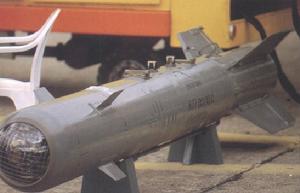

KAB-500KrKAB-500Kr

KAB-500Kr的全長3.05公尺、彈徑350公厘、翼展0.85公尺, 全重560公斤,配備有195公斤彈頭。其電視尋標頭在選定目標後可自動予以鎖定,若攻擊隱敝性目標,武器官只需在投彈前將參考點標定在機上的電視顯示幕上即可;若搭載母磯掛載有電視接收標定吊艙,炸彈也能以電視導引指揮模式攻擊目標。KAB-500Kr的投彈高度在500至5000公尺之間,以550至1.100公里/小時的速度水平或俯衝攻擊目標,命中精度為4米。

KAB-500Kr的抗干擾能力很強。為防止無線電電子干擾,在導引頭的光學整流罩上採用具有禁止性能的金屬殼體和金屬網。為防止大面積煙霧和塵埃的干擾,當導引頭視界的40%被蒙蓋時,其尋的頭有目標情報處理校正程式,可自動處理電視信號。也就是說,如果炸彈偏離目標,則電視導引頭可確定這一誤差,並藉助控制系統予以自行消除。

作戰目標

主要用於殺傷敵方地面(水上)目標,如鐵路橋、鋼筋混凝土結構掩體、機場跑道和有生力量等。

威力

KAB-500Kr型炸彈作為前線航空兵飛機的標準配備武器,既可進行水平轟炸,也可以1100千米/小時的速度實施俯衝轟炸,並且載機可一次同時對數個目標實施打擊。

由於炸彈配備電視調校導引頭,使飛行員可以“發射後不管”,飛機在投彈後便迅速脫離敵防空區。該炸彈在俄靶場進行了多次試驗,戰鬥部可以穿透厚1.5米的鋼筋混凝土結構掩體或深達10米的中密度土層,並可摧毀小型目標,是世界上最先進的航空制導炸彈之一。
