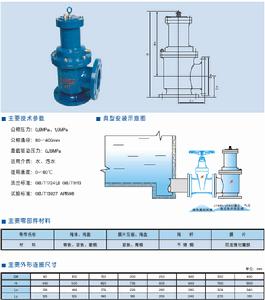

恩光J644X氣動角式快開排泥閥一、概述
液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉澱池底部外側壁，用以排除池底沉澱的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封,無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。 液壓角式快開排泥閥,氣動角式快開排泥閥,角式快開排泥閥.
二、用途
安裝在各類沉澱池的底部壁外，用以排除池底的泥沙及污物。
三、工作原理及性能
由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。 液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密列性能好，無泄露。採用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
四、主要技術參數
1、公稱壓力：1.0MPa
2、液壓缸工作介質：清水、氣
3、液壓缸工作壓力：O.15-1.0MPa
4、介質溫度：O-80℃
五、主要零部件材料
| 零件名稱 | 月體、月蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
| 材 料 | 鑄鐵、球鐵、碳鋼 | 球鐵、青銅 | 不鎔鋼 | 尼龍強化橡膠 |
六、主要外形連線尺寸
| DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 480 | 500 | 620 | 735 | 805 | 940 | 1100 | 1200 |
| L1 | 135 | 145 | 175 | 225 | 260 | 280 | 305 | 340 |
| L2 | 125 | 125 | 145 | 185 | 205 | 245 | 270 | 310 |
